I motori coppia senza telaio sono progettati per posizionare il motore direttamente all'interno della struttura meccanica anziché fare affidamento su un motore convenzionale, un riduttore, un giunto o una trasmissione a cinghia. Questa architettura ad azionamento diretto può ridurre le perdite di trasmissione meccanica fornendo allo stesso tempo un'elevata densità di coppia, una bassa inerzia del rotore, un'elevata rigidità e un controllo del movimento reattivo. Per le moderne apparecchiature di automazione, la possibilità di personalizzare schemi di avvolgimento, circuiti magnetici, dimensioni e configurazioni di cablaggio rende i motori frameless particolarmente preziosi quando lo spazio di installazione, le prestazioni di posizionamento e l'integrazione meccanica sono fondamentali.
1. Cosa sono i motori torque senza telaio?
2. Perché i motori Torque senza telaio sono importanti?
3. Quali sono i principali vantaggi?
4. Come valutare le specifiche del motore?
5. Dove vengono utilizzati i motori Torque senza telaio?
6. Come possono gli ingegneri selezionare il motore giusto?
7. Cosa bisogna considerare durante l'integrazione?

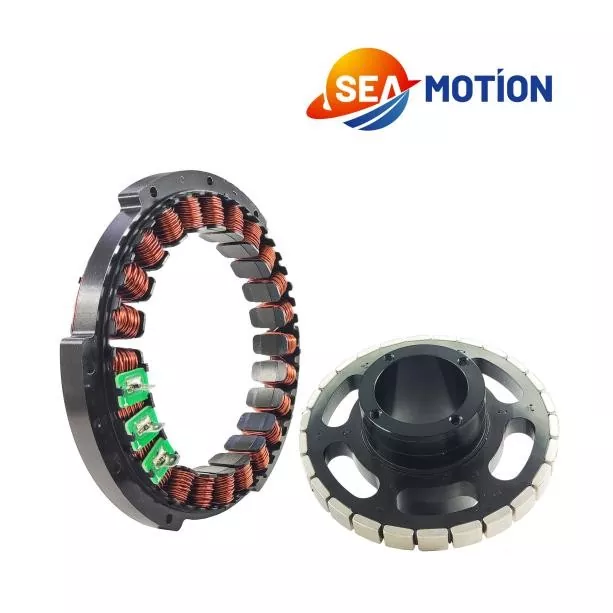

Un motore torque senza telaio è un motore sincrono a magnete permanente a trasmissione diretta fornito principalmente come gruppi rotore e statore separati anziché come motore completo. I componenti possono essere integrati direttamente nella struttura meccanica del cliente, consentendo al progettista della macchina di determinare l'alloggiamento, i cuscinetti, la disposizione dell'albero, la posizione dell'encoder e altri elementi meccanici in base all'applicazione.
A differenza di un servomotore tradizionale che spesso richiede un riduttore, un giunto o una cinghia per trasferire la coppia al carico, un design senza telaio posiziona la sorgente di coppia elettromagnetica direttamente nel punto di rotazione. Ciò può semplificare il percorso di trasmissione meccanica ed eliminare il gioco associato ai sistemi convenzionali azionati da ingranaggi.
Il design è particolarmente utile quando l'attrezzatura richiede una struttura compatta, un elevato rapporto coppia-volume, una rapida accelerazione e decelerazione o un posizionamento rotatorio preciso. A seconda del modello e della configurazione dell'avvolgimento, i prodotti disponibili possono coprire diversi requisiti di tensione, velocità, coppia, corrente e potenza.
Man mano che le apparecchiature industriali diventano più piccole e più intelligenti, le disposizioni dei motori convenzionali possono creare limitazioni meccaniche. Un servomotore completo richiede spazio di installazione per il suo alloggiamento e può anche richiedere componenti di trasmissione aggiuntivi. Questi componenti aumentano il numero di interfacce meccaniche tra il motore e il carico.
I motori Torque senza telaio forniscono un altro approccio. Il rotore e lo statore possono essere integrati nella struttura della macchina, consentendo agli ingegneri di costruire il motore in base all'applicazione anziché riprogettare l'applicazione attorno a un corpo motore standard.
L'elevata densità di coppia è uno dei motivi principali per cui gli ingegneri considerano la tecnologia dei motori frameless. Rimuovendo l'alloggiamento e i componenti di trasmissione non necessari, il motore può essere integrato più vicino al carico. Ciò è particolarmente utile nei giunti robotici, nelle tavole rotanti, negli stadi per semiconduttori e in altre applicazioni in cui il volume di installazione disponibile è limitato.
I tradizionali sistemi di trasmissione basati su ingranaggi possono introdurre gioco, cedevolezza ed errori meccanici. Un motore ad azionamento diretto elimina la necessità di molti di questi componenti di trasmissione. Se combinato con un adeguato dispositivo di feedback ad alta risoluzione e un servocontrollore, il sistema risultante può fornire prestazioni di posizionamento altamente reattive.
La bassa inerzia del rotore consente al motore di cambiare velocità rapidamente. Questa caratteristica è utile per le apparecchiature che eseguono cicli di avvio-arresto frequenti, posizionamenti rapidi o cambi di direzione ripetuti. Nell'automazione di precisione, una risposta più rapida può contribuire a ridurre i tempi di ciclo mantenendo il movimento controllato.
Poiché il rotore e lo statore sono componenti separati, i progettisti hanno maggiore libertà nel determinare come il motore si inserisce nella macchina. Si possono prendere in considerazione anche strutture cave quando cavi, linee pneumatiche, percorsi ottici o altri componenti devono passare attraverso il gruppo rotante.
Applicazioni diverse richiedono caratteristiche del motore diverse. Un fornitore professionale può supportare variazioni negli schemi di avvolgimento, nella progettazione dei circuiti magnetici, nei metodi di imballaggio, nelle disposizioni di cablaggio e nelle dimensioni fisiche. Ciò rende la tecnologia frameless adatta sia per apparecchiature standard che per progetti OEM specializzati.
Scegliere un motore solo in base alla coppia nominale non è sufficiente. Gli ingegneri dovrebbero valutare il punto operativo completo, inclusi tensione, velocità, coppia continua, coppia di picco, corrente, condizioni termiche, inerzia del rotore e requisiti di controllo.
| Specifica | Perché è importante | Tipica considerazione ingegneristica |
|---|---|---|
| Tensione nominale | Definisce i requisiti operativi elettrici | Abbina il servoazionamento e l'architettura di potenza disponibili |
| Velocità nominale | Determina la capacità operativa continua | Considerare la velocità operativa richiesta e il profilo di accelerazione |
| Coppia nominale | Rappresenta la capacità di coppia continua | Includere la coppia di carico e il margine di sicurezza dell'applicazione |
| Coppia di picco | Supporta condizioni di carico elevato di breve durata | Importante per l'accelerazione e il movimento dinamico |
| Corrente nominale | Influenza i requisiti di azionamento e termici | Assicurarsi che il controller possa fornire continuamente la corrente richiesta |
| Corrente di picco | Determina l'output dinamico a breve termine | Controllare la capacità della corrente di picco del convertitore |
| Parametri di avvolgimento | Influisce sulla risposta elettrica e sulla messa a punto del controllo | Abbina i parametri del motore al servosistema selezionato |
Ad esempio, le configurazioni disponibili possono variare da piccoli motori come il 25LW01, valutato a 0,05 N·m, a configurazioni più grandi come il 76ZWS03, che fornisce una coppia nominale di 3,3 N·m e una coppia di picco di 10 N·m. La scelta corretta dipende dal profilo di movimento completo piuttosto che dalle sole dimensioni del motore.
La struttura meccanica flessibile di un motore senza telaio lo rende adatto a molte industrie di precisione. Le applicazioni tipiche includono:
Per ulteriori informazioni sull'architettura del prodotto e sulle configurazioni disponibili, gli ingegneri possono consultare ilPagina del prodotto Motori Torque senza telaio.
Un processo di selezione sistematico aiuta a prevenire sottodimensionamenti, riscaldamento eccessivo e problemi di compatibilità. Prima di richiedere un preventivo per il motore, gli ingegneri dovrebbero definire i seguenti parametri:
La condivisione di questi dettagli con un fornitore tecnico consente di valutare la configurazione del motore in base al profilo di carico reale invece di fare affidamento solo sulla potenza nominale del motore.
I motori senza telaio offrono libertà meccanica, ma un'integrazione efficace richiede un'attenta progettazione. Il rotore e lo statore devono essere installati con concentricità, controllo del traferro, rigidità meccanica e gestione termica adeguati.
Altrettanto importante è il montaggio elettrico. L'avvolgimento dello statore deve essere collegato correttamente all'azionamento, mentre il sistema di feedback deve essere accuratamente allineato con la posizione meccanica del motore. Per le applicazioni ad alta velocità, anche la resistenza strutturale del rotore e la ritenzione del magnete richiedono un'attenta considerazione.
I processi di produzione possono includere la lavorazione di precisione del rotore, l'incollaggio di magneti, l'avvolgimento automatizzato o specializzato, l'organizzazione dell'avvolgimento, la saldatura, l'invasatura sotto vuoto, l'indurimento dell'adesivo, la pulizia della superficie e il test delle prestazioni elettriche. Questi passaggi influenzano direttamente la consistenza del motore e l'affidabilità a lungo termine.
Per i progetti OEM, la personalizzazione può estendersi anche oltre le dimensioni. Gli schemi di avvolgimento, la progettazione dei circuiti magnetici, i metodi di cablaggio e gli approcci di confezionamento possono essere adattati in base ai requisiti delle apparecchiature.
Un servomotore convenzionale normalmente integra l'alloggiamento, l'albero, i cuscinetti e altri elementi meccanici in un gruppo motore completo. Un motore torque senza telaio fornisce principalmente il rotore e lo statore, consentendo al cliente di integrare questi componenti direttamente nella macchina. Ciò può creare una struttura a trasmissione diretta più compatta.
SÌ. A seconda del fornitore e dell'applicazione, la personalizzazione può includere dimensioni del motore, schemi di avvolgimento, progettazione del circuito magnetico, metodi di cablaggio e imballaggio. Le soluzioni personalizzate sono particolarmente utili per la robotica, le fasi di precisione, le apparecchiature mediche e i macchinari OEM specializzati.
Il motore stesso può essere fornito senza un dispositivo di feedback integrato, ma le applicazioni servo di precisione richiedono comunemente un encoder o un'altra soluzione di feedback. Il dispositivo di feedback consente al controller di monitorare la posizione del rotore e regolare il motore in base ai requisiti di posizionamento e velocità dell'applicazione.
SÌ. La loro struttura compatta, la capacità di azionamento diretto, l'elevata densità di coppia e l'integrazione meccanica flessibile li rendono adatti ai giunti robotici. Gli ingegneri possono combinare il motore con cuscinetti, encoder, controller e componenti strutturali idonei per creare un'architettura congiunta personalizzata.
Fornire la coppia, la velocità, la tensione, il profilo di accelerazione, le dimensioni di installazione, il ciclo di lavoro, le condizioni ambientali, i requisiti di feedback e la quantità prevista richiesti. Questi dettagli aiutano il fornitore a consigliare una configurazione del motore adeguata e a identificare tempestivamente potenziali vincoli termici o meccanici.
I motori Torque senza telaio offrono una potente combinazione di prestazioni di azionamento diretto, integrazione compatta, elevata densità di coppia, gioco meccanico basso e risposta dinamica. Per la robotica, le apparecchiature per semiconduttori, i sistemi CNC, i dispositivi medici e altri macchinari di precisione, offrono agli ingegneri una maggiore libertà di ottimizzare l'architettura di movimento completa. Se stai sviluppando una nuova macchina o aggiornando un asse rotante esistente,contattaciper discutere i vostri requisiti di coppia, velocità, dimensioni, tensione e personalizzazione e trovare una soluzione di movimento adatta alla vostra applicazione.
