Poiché l'automazione industriale richiede maggiore precisione, tempi di ciclo più rapidi e un controllo del movimento più affidabile,MOTO MAREfornisce avanzatomotore di azionamento linearesoluzioni progettate per applicazioni di precisione esigenti. Convertendo l'energia elettrica direttamente in movimento lineare, questi motori eliminano la necessità di componenti di trasmissione meccanica convenzionali nel percorso di azionamento, aiutando i produttori di apparecchiature a migliorare le prestazioni di posizionamento, ridurre gli errori legati al gioco e ottimizzare l'efficienza produttiva.
Riepilogo dell'articolo:Un motore di azionamento lineare fornisce un movimento lineare diretto e controllato per la produzione di precisione e le apparecchiature automatizzate. Questa guida spiega come funziona la tecnologia, confronta i progetti con nucleo in ferro e senza ferro, esamina importanti parametri prestazionali ed esplora le applicazioni nella produzione di semiconduttori, nella lavorazione CNC, nella produzione di nuova energia e nell'ispezione industriale. Delinea inoltre criteri pratici di selezione per aiutare gli ingegneri e i team di acquisto a identificare una soluzione adeguata.
Un motore di azionamento lineare è un attuatore elettromagnetico che genera direttamente un movimento in linea retta, anziché produrre un movimento rotatorio che deve essere convertito tramite una vite a ricircolo di sfere, una cinghia o un meccanismo a ingranaggi. È ampiamente utilizzato in applicazioni in cui sono essenziali posizionamento preciso, rapida accelerazione, movimento fluido e funzionamento ripetibile.
In una tipica disposizione a trasmissione diretta, un componente mobile elettromagnetico interagisce con una pista a magnete permanente per generare spinta. Se integrato con un servoazionamento adeguato, un dispositivo di feedback della posizione e una guida lineare, il motore diventa parte di un asse a movimento controllato.
A differenza dei tradizionali sistemi a vite, il design ad azionamento diretto elimina il gioco della trasmissione meccanica dal percorso di azionamento. Ciò lo rende particolarmente interessante per le applicazioni che richiedono frequenti cambi di direzione, posizionamento ad alta velocità e precisione di movimento costante.
MOTO MARE offre diverse configurazioni di motori lineari, tra cui la serie SMJ con nucleo in ferro magnetico piatto, la serie con nucleo in ferro magnetico intermedio SMUC, la serie con nucleo in ferro magnetico bilaterale SMU-H e la serie senza ferro magnetico bilaterale SMU. Sono disponibili anche configurazioni SMJE semichiusa e SMJD completamente chiusa per requisiti specifici dell'applicazione.
Per ulteriori informazioni sul prodotto, visitare la pagina del prodotto del motore di azionamento lineare SEA MOTION.
Il principio di funzionamento di un motore lineare si basa sulla forza elettromagnetica. Un servoazionamento compatibile fornisce corrente elettrica controllata agli avvolgimenti del motore. Il campo magnetico risultante interagisce con i magneti permanenti lungo la pista del motore, generando una spinta lineare.
Il controller regola i comandi di corrente e di movimento in base alla posizione, velocità e accelerazione richieste. Quando è incorporato un dispositivo di feedback, il sistema di controllo può confrontare continuamente il movimento effettivo con la posizione target e correggere le deviazioni.
Un tipico sistema di movimento lineare include i seguenti componenti:
Poiché il motore genera direttamente la spinta lineare, evita gli errori di beccheggio, il gioco e la conformità della trasmissione che possono influenzare i meccanismi azionati da vite o cinghia. Tuttavia, la precisione complessiva dipende ancora dall'encoder, dalla messa a punto del servo, dalla qualità della guida, dalla stabilità termica, dalla precisione di montaggio e dalla struttura della macchina.
L'azionamento diretto elimina il gioco della trasmissione meccanica, facilitando il raggiungimento di posizionamento e ripetibilità coerenti. Ciò è utile per il taglio di precisione, il posizionamento di componenti elettronici, l'ispezione ottica e l'assemblaggio automatizzato.
I motori lineari possono rispondere rapidamente ai cambiamenti nei comandi di movimento. In configurazioni adeguate, ciò consente tempi di trasferimento più brevi, movimenti alternativi più rapidi e una migliore produttività nelle apparecchiature di produzione a ciclo elevato.
La rimozione della vite, della cinghia o della trasmissione a ingranaggi dal percorso di trasmissione riduce l'usura associata a tali componenti. I requisiti di manutenzione potrebbero quindi diminuire, sebbene guide, cuscinetti, apparecchiature di raffreddamento e altri componenti del sistema richiedano comunque una manutenzione adeguata.
Con un feedback adeguato e una regolazione del controllo, un motore di azionamento lineare può fornire un movimento stabile attraverso cicli operativi ripetuti. Ciò aiuta i produttori a mantenere condizioni di lavorazione coerenti durante l'ispezione di precisione, l'incollaggio, l'erogazione e la lavorazione.
I motori lineari possono supportare il posizionamento a corsa breve, il movimento a corsa lunga e le disposizioni multiasse sincronizzate. La loro idoneità dipende dalla spinta richiesta, dalla lunghezza del binario, dallo spazio di installazione, dalla progettazione termica e dall'architettura di controllo.
Diverse strutture di motori lineari rispondono a diverse priorità ingegneristiche. La scelta tra design con nucleo in ferro e senza ferro dovrebbe essere basata sui requisiti di spinta dell'applicazione, sulla tolleranza all'ondulazione della forza, sull'attrazione magnetica, sul comportamento termico e sullo spazio di installazione disponibile.
| Progettazione del motore | Caratteristiche principali | Potenziali applicazioni | Considerazione sulla selezione |
|---|---|---|---|
| Nucleo di ferro magnetico piatto | Struttura magnetica compatta ed elevato potenziale di spinta | Attrezzature CNC e automazione industriale | Valutare l'ondulazione della forza e l'attrazione magnetica |
| Nucleo di ferro magnetico intermedio | Disposizione magnetica e meccanica alternativa | Assi di movimento di precisione specializzati | Controllare la geometria di montaggio e la spinta richiesta |
| Nucleo di ferro magnetico bilaterale | Disposizione magnetica su entrambi i lati | Posizionamento industriale altamente dinamico | Valutare l'integrazione strutturale e le forze magnetiche |
| Senza ferro magnetico bilaterale | Nessun nucleo di ferro nel gruppo bobina mobile | Ispezione di precisione, assemblaggio elettronico e applicazioni a bassa ondulazione della forza | Confermare la spinta continua e i limiti termici |

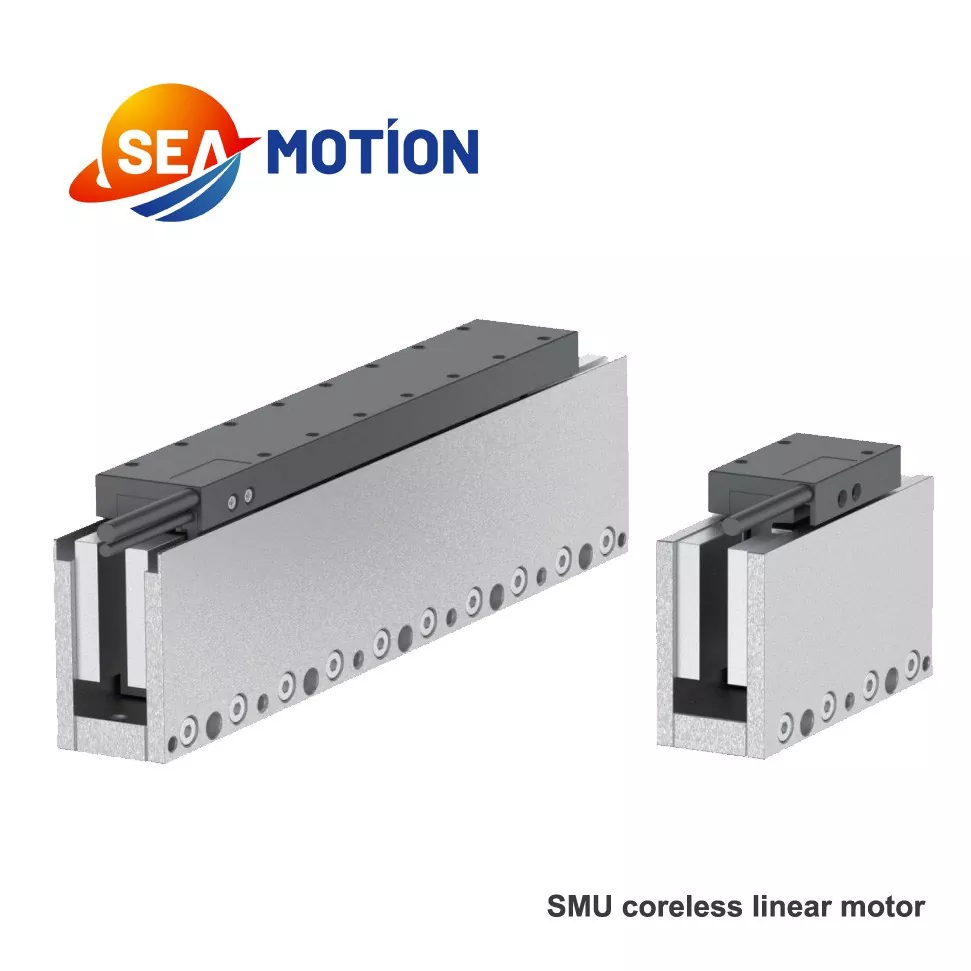

La serie SMU di SEA MOTION offre un'opzione ironless per applicazioni in cui il movimento fluido e la bassa attrazione magnetica sono importanti considerazioni di progettazione. Le famiglie SMJ, SMUC e SMU-H forniscono alternative con nucleo in ferro per altre combinazioni di requisiti di spinta, dimensioni e integrazione.
Le caratteristiche del design variano in base al modello. Gli ingegneri dovrebbero esaminare le curve forza-velocità, i disegni dimensionali e i limiti operativi rilevanti prima di finalizzare la selezione del motore.
La scelta di un motore ad azionamento lineare richiede molto più del semplice confronto della velocità massima o della spinta di picco. Il motore deve soddisfare sia le esigenze di accelerazione di breve durata che le esigenze continue del ciclo produttivo.
La tabella seguente riassume le specifiche rappresentative pubblicate per la serie di motori lineari ironless SEA MOTION SMU21.
| Parametro | SMU21-78 | SMU21-138 | SMU21-198 | SMU21-258 |
|---|---|---|---|---|
| Spinta di punta | 105 n | 210 n | 315 n | 420 n |
| Spinta continua | 30N | 60N | 90 n | 120N |
| Lunghezza della bobina | 78 mm | 138 mm | 198 mm | 258 mm |
| Massima potenza continua | 49 W | 100 W | 145 W | 195 W |
| Passo magnetico | 30 mm | 30 mm | 30 mm | 30 mm |
Importante:La tabella riepiloga i valori a livello di modello dalle specifiche della serie pubblicata. La velocità massima, la corrente, la configurazione dell'avvolgimento e altre caratteristiche elettriche variano in base al modello e all'opzione di avvolgimento. Consultare la scheda tecnica completa del produttore prima di prendere decisioni ingegneristiche.
Quando esamini una scheda tecnica, dai priorità a questi parametri:
Per un confronto più affidabile, valutare insieme il carico previsto, il profilo di accelerazione, il ciclo di lavoro e le condizioni termiche anziché scegliere un motore in base a un'unica specifica principale.
La combinazione di azionamento diretto, risposta dinamica e posizionamento controllabile rende i motori ad azionamento lineare adatti a un'ampia gamma di applicazioni industriali.
La movimentazione dei wafer, l'allineamento di precisione, le fasi di ispezione e l'elaborazione del pannello di visualizzazione possono richiedere movimenti ripetibili con errori di posizionamento minimi. I motori lineari aiutano i progettisti di apparecchiature a costruire assi di movimento reattivi per questi processi impegnativi.
I centri di lavoro ad alta velocità, i sistemi di taglio laser e le apparecchiature per l'incisione di precisione possono trarre vantaggio dall'accelerazione rapida e dall'eliminazione del gioco delle viti. La rigidità della macchina, le forze di taglio e il controllo termico rimangono importanti per la precisione della lavorazione finale.
La movimentazione degli elettrodi della batteria, l'impilamento, l'allineamento dei componenti e l'ispezione delle celle fotovoltaiche spesso comportano movimenti ripetitivi ad alta velocità. Un motore adeguatamente dimensionato può aiutare a coordinare queste operazioni mantenendo un posizionamento coerente.
La produzione elettronica utilizza movimenti di precisione per il posizionamento, l'erogazione, l'incollaggio, lo smistamento e l'ispezione visiva dei componenti. Gli assi ad azionamento diretto possono supportare tempi di ciclo brevi e movimenti controllati durante operazioni ripetute.
Le piattaforme di imaging, gli strumenti di laboratorio e le apparecchiature di misurazione scientifica possono richiedere movimenti fluidi e controllati. Il motore e il sistema di feedback appropriati devono essere selezionati in base ai requisiti di rumore, precisione, pulizia, sicurezza e ciclo di lavoro.
MOTO MARE sviluppa anche apparecchiature basate sulla tecnologia dei motori lineari, compreso il taglio laser ad alta precisione e sistemi di riconoscimento e ispezione visiva. Esplora le sue soluzioni di motori lineari per comprendere la gamma di prodotti più ampia.
Un processo di selezione strutturato aiuta a ridurre le modifiche tecniche ed evitare componenti di movimento sottodimensionati o inutilmente costosi. Prima di richiedere un preventivo definire nel modo più chiaro possibile le condizioni operative.
È utile anche chiedere al fornitore disegni dimensionali, curve forza-velocità, specifiche elettriche, compatibilità degli azionamenti consigliati e supporto tecnico durante la messa in servizio.
Per i team di acquisto, ulteriori considerazioni includono la coerenza della produzione, le procedure di ispezione, la capacità di consegna, la disponibilità dei pezzi di ricambio e il supporto post-vendita. SEA MOTION riferisce che la sua officina pulita rinnovata è entrata in funzione all’inizio del 2026, aumentando la capacità di produzione e supportando una migliore coerenza del prodotto e l’efficienza di consegna.
Un servomotore rotativo convenzionale produce un movimento rotatorio che può richiedere una vite a ricircolo di sfere, una cinghia o un riduttore per creare uno spostamento lineare. Un motore di azionamento lineare genera direttamente una spinta in linea retta, eliminando la necessità di componenti di trasmissione meccanica nel percorso di azionamento.
SÌ. I motori lineari possono fornire una rapida accelerazione e un posizionamento ad alta velocità quando il motore, il servoazionamento, il sistema di feedback e la struttura meccanica sono abbinati correttamente. Le prestazioni ottenibili dipendono dal modello specifico e dalle condizioni applicative.
I motori con nucleo in ferro utilizzano un nucleo in ferro nel gruppo elettromagnetico e possono fornire una spinta elevata in un design compatto. I motori senza ferro eliminano il nucleo di ferro nel gruppo bobina mobile, il che può ridurre l'cogging e l'attrazione magnetica. La scelta migliore dipende dai requisiti di spinta, fluidità e integrazione dell'applicazione.
Il meccanismo di azionamento diretto elimina l'usura associata alle tradizionali trasmissioni a vite o a cinghia. Tuttavia, il sistema di movimento completo potrebbe comunque richiedere la lubrificazione della guida, l'ispezione dei cavi, la pulizia, la manutenzione del sistema di raffreddamento e controlli periodici delle prestazioni.
Calcola la forza richiesta durante il ciclo operativo, inclusi accelerazione, attrito, carichi esterni e forze di processo. Quindi valutare il ciclo di lavoro e le condizioni termiche. Il motore selezionato deve soddisfare requisiti continui e richieste di forza di picco.
MOTO MARE offre le serie di motori lineari SMJ, SMUC, SMU-H e SMU, insieme a configurazioni SMJE semichiuse e SMJD completamente chiuse. La disponibilità e l'idoneità devono essere confermate con il produttore in base alla corsa, alla forza, alle condizioni di installazione e all'applicazione richieste.
Fornire la spinta richiesta, la massa in movimento, la lunghezza della corsa, la velocità massima, l'accelerazione, il ciclo operativo, le dimensioni di installazione, l'alimentazione, i requisiti di feedback e l'applicazione prevista. Anche la condivisione dei disegni pertinenti o delle specifiche delle apparecchiature esistenti può aiutare il fornitore a consigliare una configurazione adeguata.
Un motore di azionamento lineare è un'opzione preziosa per i produttori che cercano un posizionamento preciso, una risposta dinamica rapida e una dipendenza ridotta dai componenti di trasmissione meccanica. I suoi vantaggi possono essere particolarmente significativi nelle apparecchiature per semiconduttori, nella lavorazione CNC, nella produzione di batterie, nell'assemblaggio elettronico e nell'ispezione automatizzata. Un'implementazione di successo, tuttavia, richiede un'attenta valutazione di spinta, velocità, limiti termici, feedback e integrazione meccanica.
MOTO MARE fornisce molteplici configurazioni di motori lineari e supporto tecnico per applicazioni di controllo del movimento industriale. Se stai valutando il progetto di una nuova macchina o aggiornando un asse di movimento esistente, visita la pagina del prodotto del motore di azionamento lineare per esaminare le opzioni disponibili. Contatta SEA MOTION per discutere le tue esigenze operative, confrontare i modelli adatti e ottenere le specifiche del prodotto e un preventivo. Per consigli personalizzati e assistenza per il tuo prossimo progetto di automazione,contattaciOggi.
