Il motore di azionamento lineare SEA MOTION è un prodotto fondamentale nella nostra catena di fornitura di controllo del movimento e funge da alternativa economica e ad alte prestazioni ai costosi motori lineari importati. Diversamente dalle tradizionali strutture di trasmissione a vite, i nostri prodotti emettono direttamente un movimento lineare con gioco di trasmissione pari a zero, usura meccanica pari a zero, precisione di posizionamento ultraelevata e prestazioni di accelerazione e decelerazione ultraveloci, soddisfacendo perfettamente i severi requisiti degli scenari di controllo del movimento di precisione di fascia alta. Aderendo agli investimenti in ricerca e sviluppo a lungo termine e all'innovazione tecnica, collaboriamo con istituzioni accademiche professionali per ottimizzare continuamente il circuito magnetico del prodotto e la progettazione strutturale.
Nel 2025, il nostro motore di azionamento lineare è entrato con successo nel mercato vietnamita, realizzando la sostituzione su larga scala di noti marchi stranieri.
All’inizio del 2026, la nostra nuovissima officina pulita è stata ufficialmente messa in funzione, raddoppiando la capacità produttiva complessiva e migliorando notevolmente la consistenza del prodotto e l’efficienza delle consegne.
Supportati da un servizio post-vendita completo e da sistemi di supporto tecnico professionale, i nostri prodotti sono sottoposti a rigorose procedure di controllo qualità. Con eccezionali prestazioni complete e capacità di fornitura affidabile, SEA MOTION, in qualità di produttore leader di motori lineari in Cina, ha ottenuto un ampio riconoscimento da parte dei clienti industriali globali.
I motori lineari SEA MOTION si dividono principalmente in quattro serie:

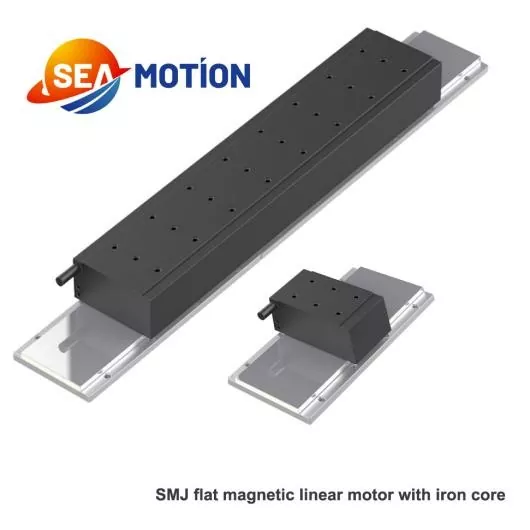

1. Motore di azionamento lineare magnetico piatto serie SMJ con nucleo in ferro

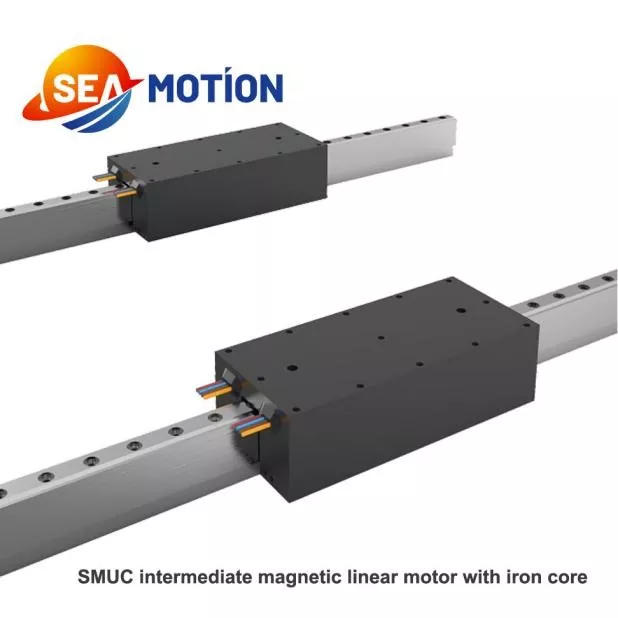

2. Motore di azionamento lineare magnetico intermedio serie SMUC con nucleo in ferro

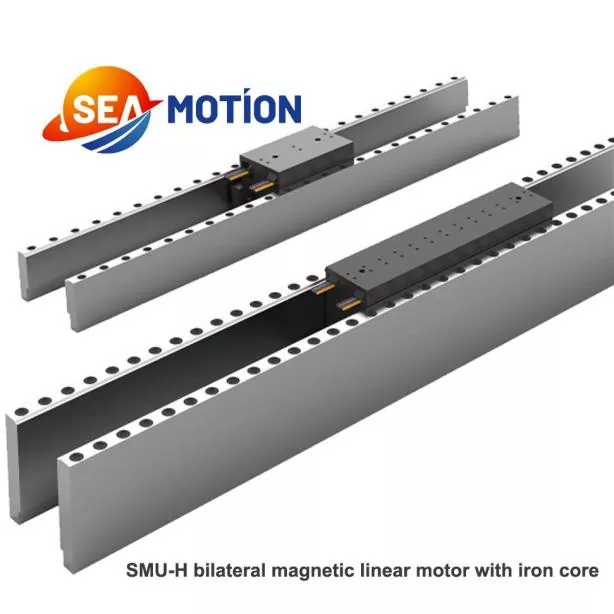

3. Motore di azionamento lineare magnetico bilaterale serie SMU-H con nucleo in ferro

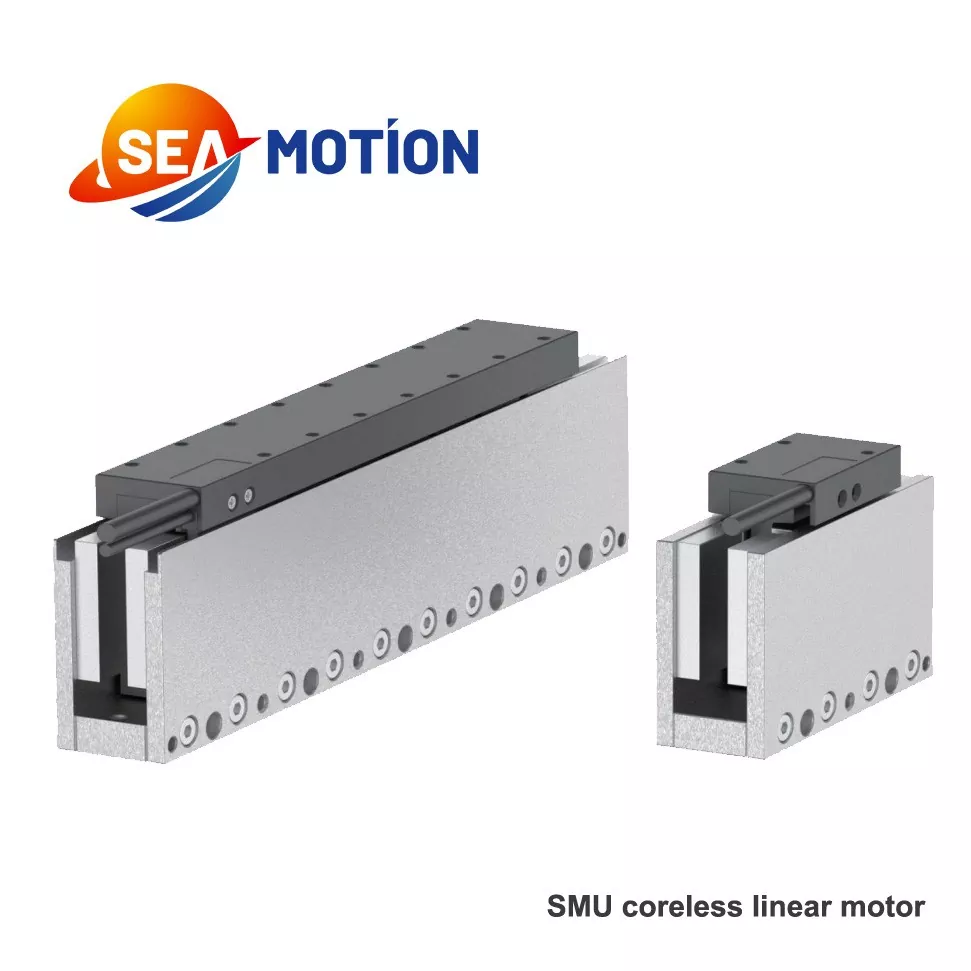

4. Motore di azionamento lineare magnetico bilaterale serie SMU senza nucleo in ferro

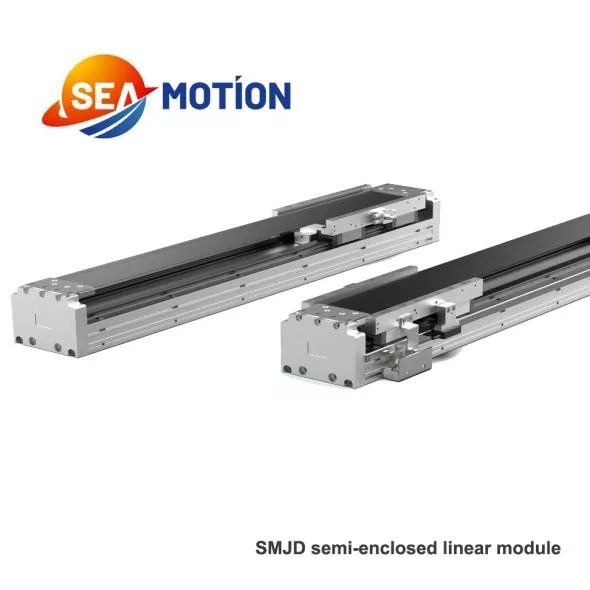

Disponibile anche la serie semichiusa SMJE.

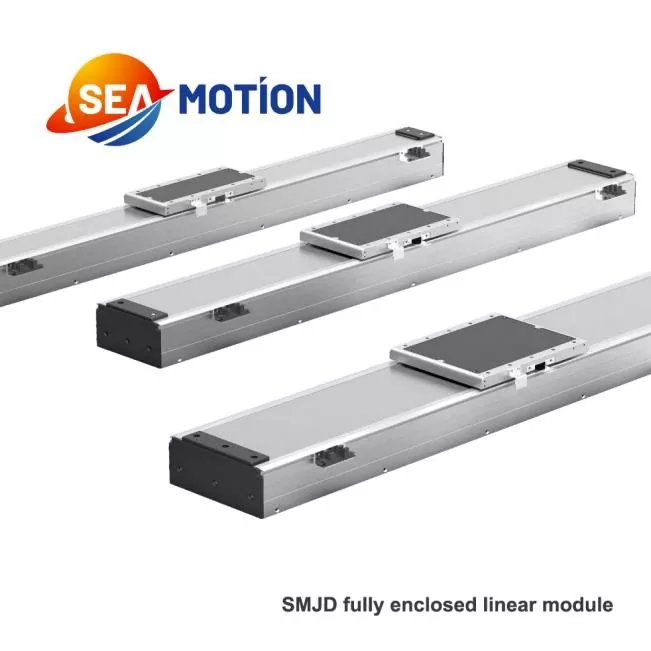

SMJD completamente chiuso

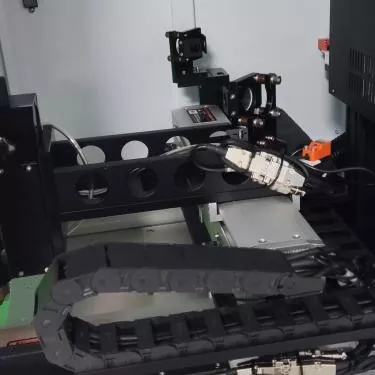

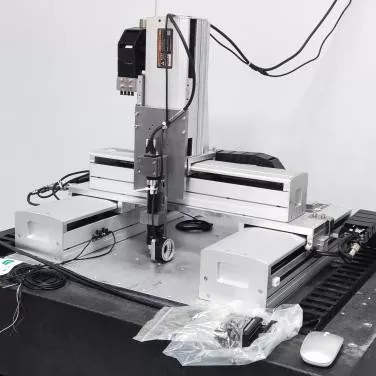

Basandoci su motori lineari, abbiamo anche sviluppato e prodotto varie apparecchiature, come apparecchiature per il taglio laser ad alta precisione e apparecchiature per il riconoscimento visivo e l'ispezione.
Motore di azionamento lineare serie SMU21 senza parametro nucleo in ferro
|
Categoria |
Parametro |
Simbolo |
Unità |
SMU21-78 |
SMU21-138 |
SMU21-198 |
SMU21-258 |
||||
|
|
Tipo di avvolgimento |
— |
— |
N |
S |
N |
S |
N |
S |
N |
S |
|
|
Tipo di motore |
— |
— |
Sincrono trifase coreless 230Vac rms(325Vdc) |
|||||||
|
Parametri di prestazione |
Spinta di punta |
Fp |
N |
105 |
210 |
315 |
420 |
||||
|
|
Spinta continua |
FC |
N |
30 |
60 |
90 |
120 |
||||
|
|
Velocità massima @ 311 V |
Vmax |
SM |
18 |
30 |
9 |
18 |
10 |
13 |
7.5 |
18 |
|
|
Costante della forza motrice |
K |
N/Armi |
20 |
11 |
37.5 |
20 |
33 |
26.5 |
44 |
20 |
|
|
Costante del motore |
S |
N²/W |
21 |
42 |
63 |
84 |
||||
|
Parametri elettrici |
Corrente di picco |
IP |
Braccia |
5.6 |
9.5 |
5.6 |
10.5 |
9.5 |
11.9 |
9.5 |
21 |
|
|
Corrente continua |
Circuito integrato |
Braccia |
1.6 |
2.7 |
1.6 |
3 |
2.7 |
3.4 |
2.7 |
6 |
|
|
Costante della forza controelettromotrice |
Bene |
V/(m/s) |
16 |
9.5 |
32 |
16 |
28.5 |
22.5 |
38 |
16 |
|
|
Resistenza monofase |
Rph |
Ω |
5.5 |
2 |
11 |
2.8 |
6 |
3.6 |
8 |
1.6 |
|
|
Induttore monofase |
Lph |
mH |
1.9 |
0.7 |
3.85 |
1 |
2.1 |
1.26 |
2.8 |
0.55 |
|
|
Costante di tempo elettrica |
Te |
SM |
0.35 |
0.35 |
0.35 |
0.35 |
||||
|
Parametri termici |
Massima potenza continua |
PC |
W |
49 |
100 |
145 |
195 |
||||
|
|
Resistenza termica |
Rth |
℃/W |
1.73 |
0.85 |
0.58 |
0.45 |
||||
|
Parametri meccanici |
Peso della pista magnetica |
Wm |
kg/m |
4.8 |
4.8 |
4.8 |
4.8 |
||||
|
|
Peso della bobina |
Wc |
kg |
0.08 |
0.16 |
0.24 |
0.32 |
||||
|
|
Lunghezza della bobina |
L |
mm |
78 |
138 |
198 |
258 |
||||
|
|
Attrazione motoria |
Fa |
N |
0 |
0 |
0 |
0 |
||||
|
|
Passo magnetico |
T |
mm |
30 |
30 |
30 |
30 |
||||
Il motore di azionamento lineare SEA MOTION presenta vantaggi fondamentali di alta precisione, elevata risposta dinamica, lunga durata e zero manutenzione, superando i limiti prestazionali delle tradizionali apparecchiature di trasmissione. Raggiunge un posizionamento preciso su scala nanometrica fino a livello micron, supporta un'accelerazione ultraelevata di 2 g+ e una velocità di movimento rapida fino a 70 m/min, con un funzionamento a lungo termine stabile e senza jitter e nessuna perdita di usura meccanica. Queste prestazioni superiori consentono un'ampia copertura di settori industriali di fascia alta. Nei settori dei semiconduttori e dei pannelli di visualizzazione, supporta piani di lavoro di macchine litografiche, trasmissione di wafer e laminazione di precisione OLED con prestazioni pulite e di alta precisione. Consente la lavorazione ad alta precisione di macchine utensili CNC e parti aerospaziali eliminando il gioco inverso. Nelle nuove industrie energetiche e fotovoltaiche, realizza impilamenti e assemblaggi ad alta velocità e alta precisione. Serve inoltre per il controllo del movimento silenzioso e stabile per l'imaging medicale e i robot chirurgici, la produzione ad alta efficienza di automazione 3C, il funzionamento a bassa rumorosità del trasporto ferroviario, il trasporto logistico intelligente, nonché test ambientali estremi e misurazioni di precisione per scenari di ricerca aerospaziale e scientifica.

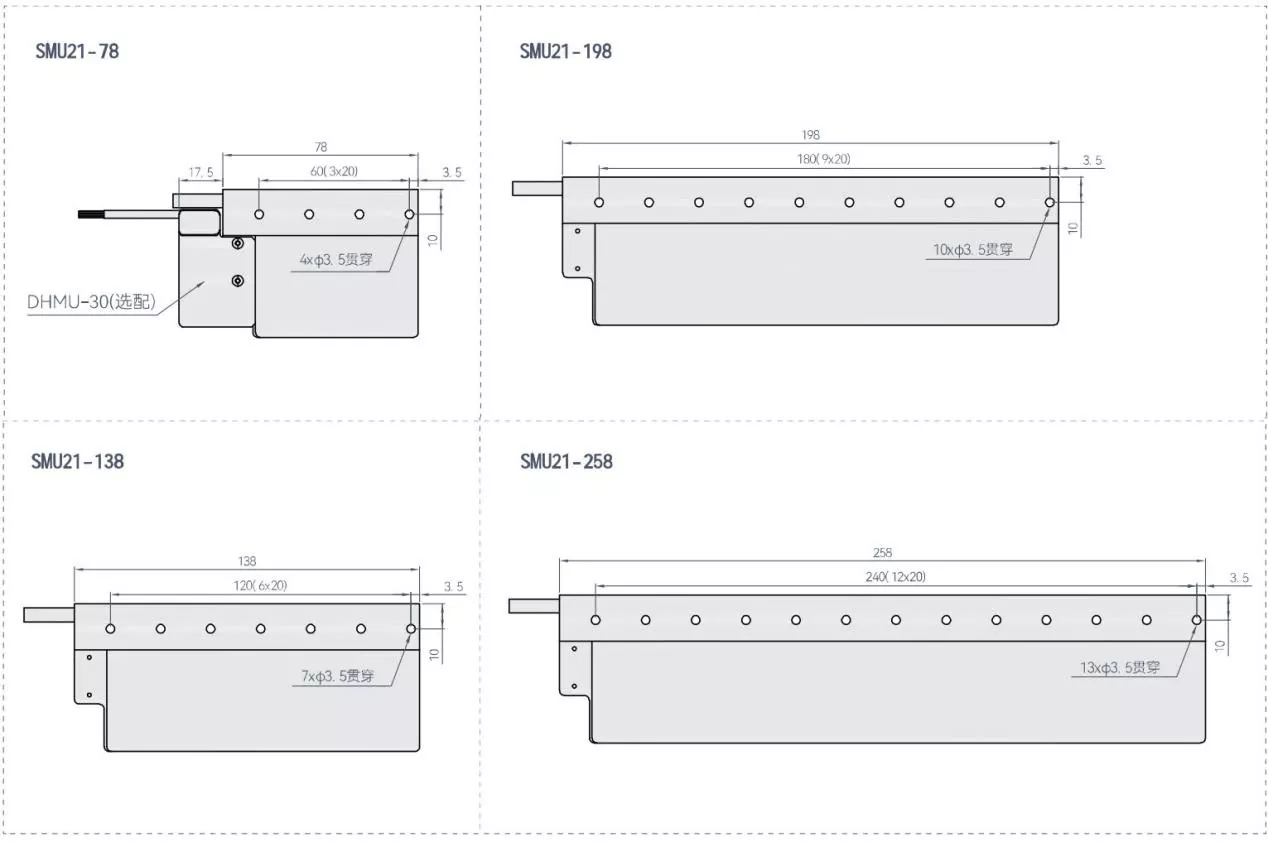

Dimensioni motore lineare serie SMU21 / mm
Dimensioni del motore SMU21

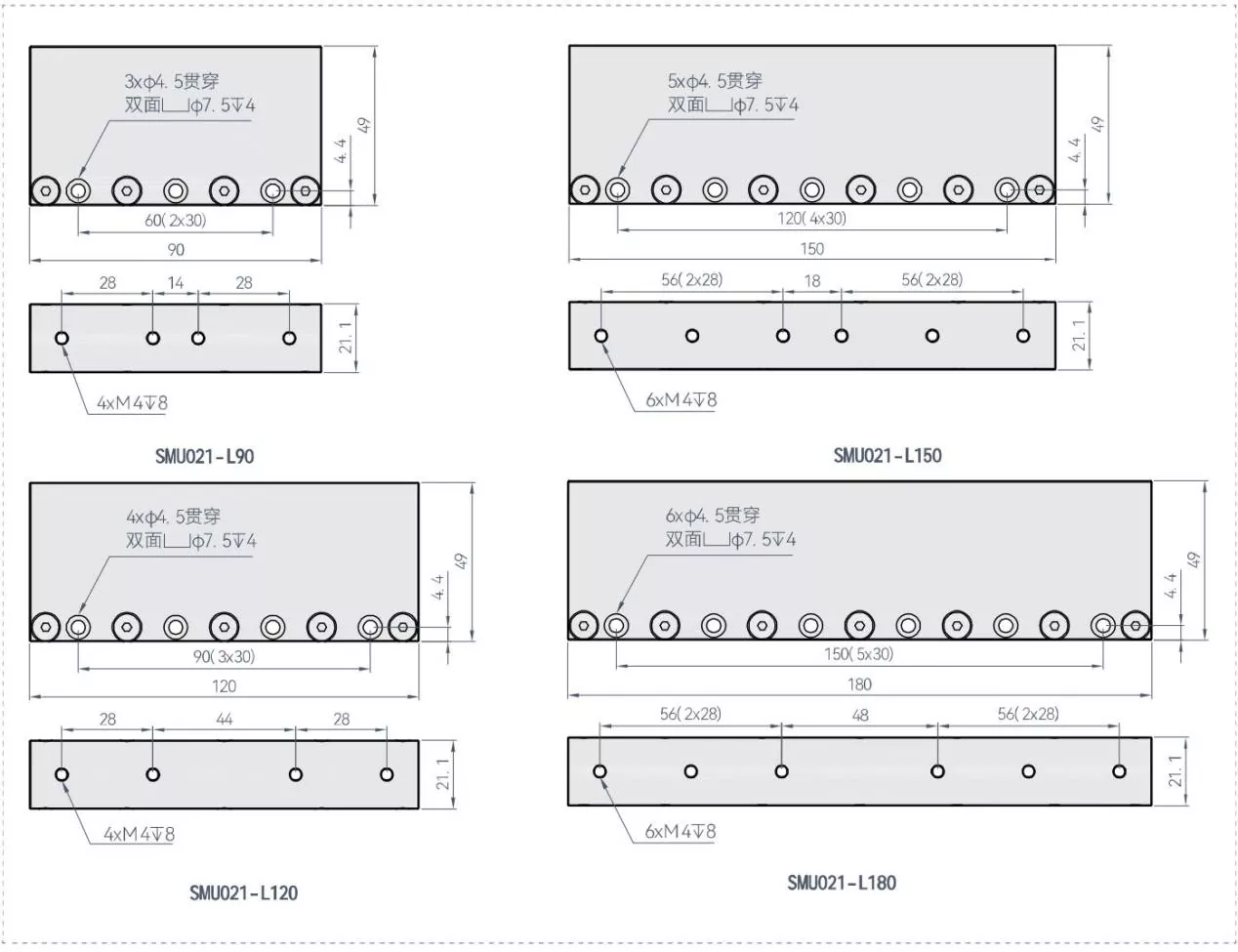

Dimensioni dello statore SMU21

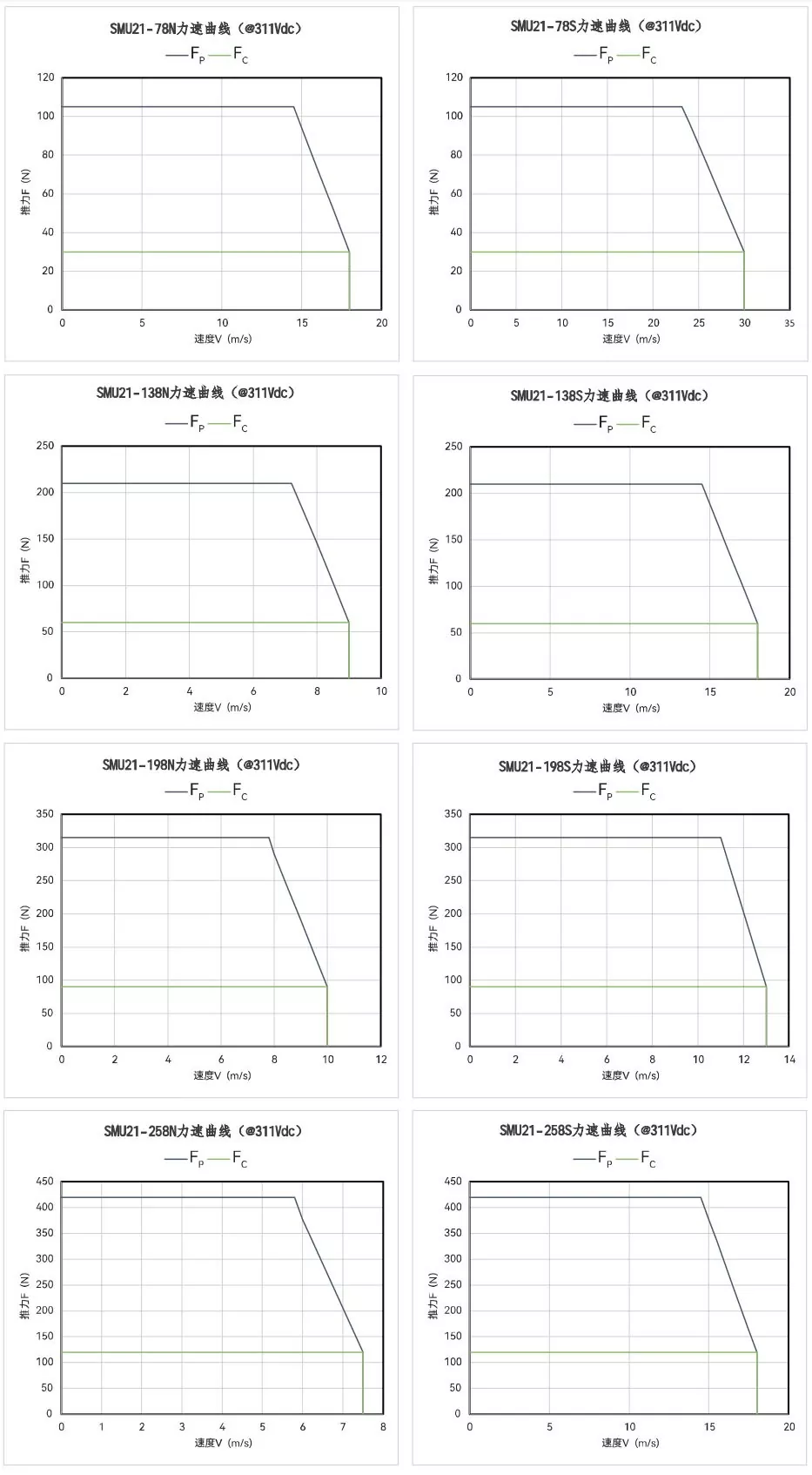

Curva F-V SMU21
