Motore senza telaio

SEA MOTION è il distributore esclusivo di motori frameless di fama internazionale in Cina dal 2019. La nostra clientela copre università, istituti di ricerca e settori manifatturieri di fascia alta in tutta la Cina. Allo stesso tempo, la nostra catena di fornitura comprende un gruppo di produttori eccezionali. Sono specializzati in diverse aree ed eccellono in diversi prodotti. Alcuni sono specializzati in prodotti personalizzati, in piccoli lotti e speciali, possedendo forti team di ricerca e sviluppo e un gran numero di lavoratori qualificati. Altri sono specializzati nella produzione di grandi quantità di prodotti industriali standard, possiedono capacità di gestione del controllo qualità estremamente forti e garantiscono un'eccellente coerenza del prodotto.

Invia richiesta

Descrizione del prodotto

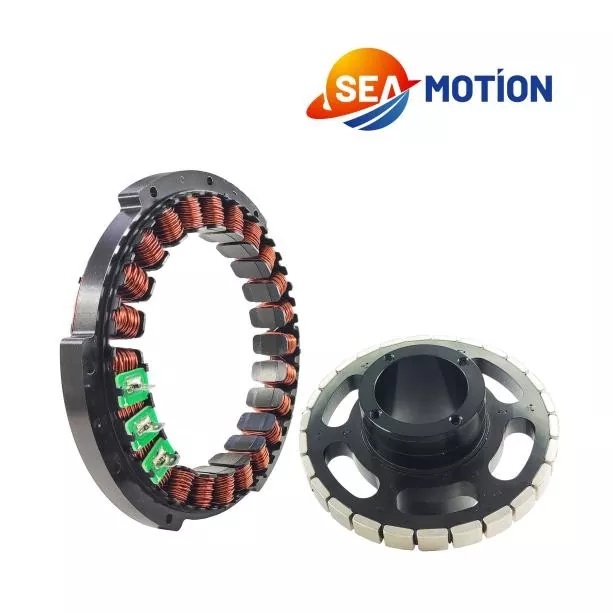

Un motore senza telaio è un motore sincrono a magnete permanente ad azionamento diretto senza guscio, senza cuscinetti e senza albero. È costituito solo da uno statore e un rotore, integrati direttamente nell'apparecchiatura come parte della struttura, e presenta un'elevata densità di coppia, gioco zero ed elevata risposta dinamica.

Il nostro team tecnico valuterà le esigenze del cliente e selezionerà un fornitore adatto. Lavoreremo con il team di ricerca e sviluppo del fornitore per progettare e convalidare la selezione del prodotto o il circuito magnetico. Dopo aver finalizzato la soluzione, condurremo simulazioni per garantire l'affidabilità e la controllabilità dell'intero processo.

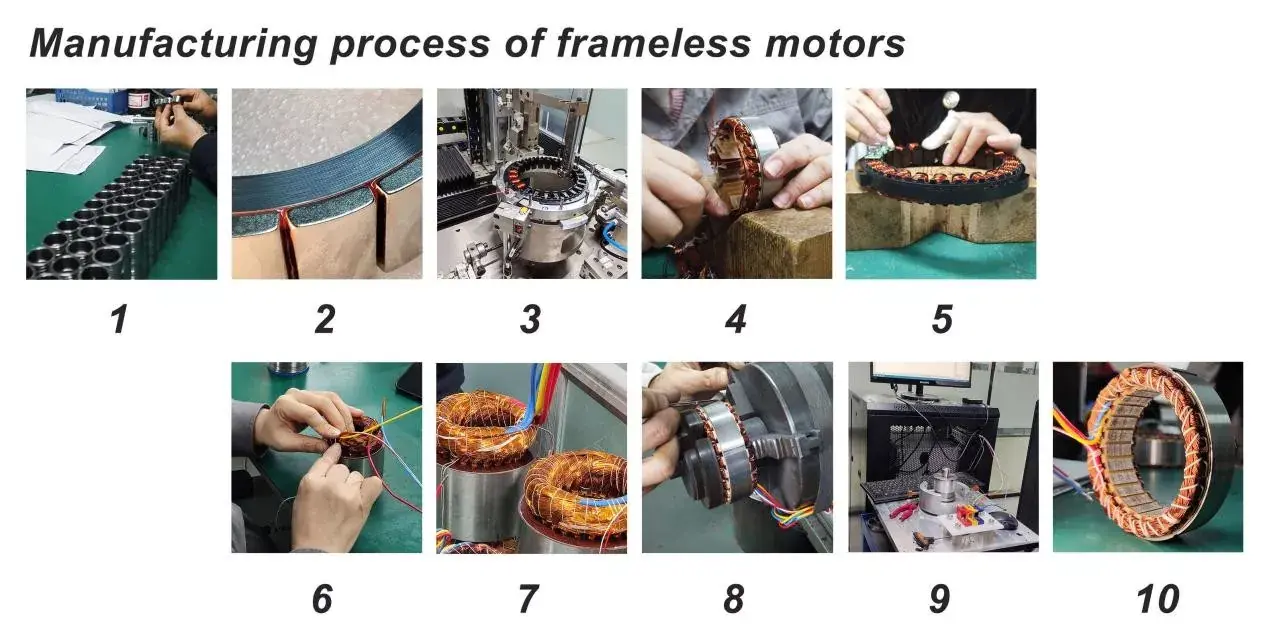

Poi arriva il complesso processo di produzione. Abbiamo semplificato il processo di produzione dei motori frameless in dieci passaggi. Quello che segue è il processo di produzione del motore frameless:

1. Ispezione dei materiali, il rotore di un motore senza telaio richiede una lavorazione di precisione.

2. Per fissare i potenti fogli magnetici viene utilizzato un adesivo anaerobico. Alcuni rotori ad alta velocità hanno uno strato di fibra di carbonio attaccato all'esterno dei potenti fogli magnetici per evitare che i fogli vengano espulsi da un'eccessiva forza centrifuga.

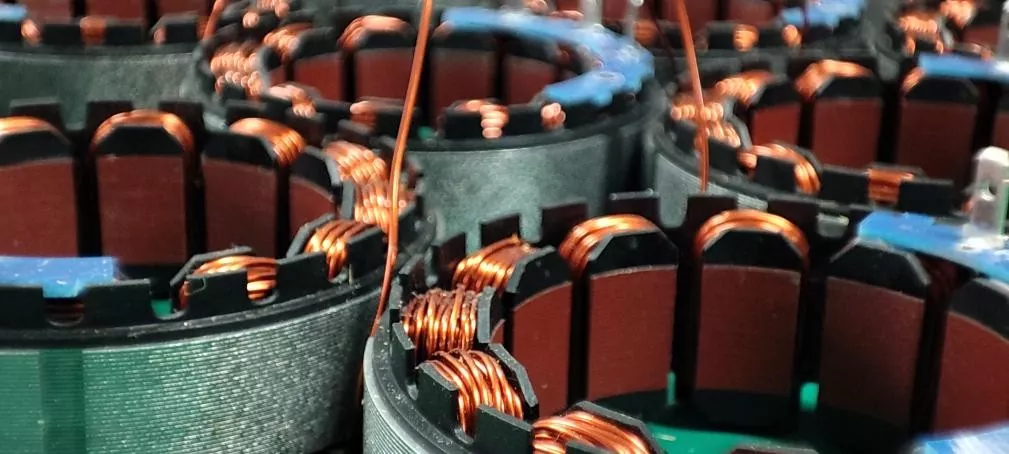

3. Le macchine avvolgitrici automatiche eseguono il lavoro di avvolgimento dello statore.

4. Per alcuni prodotti di piccole dimensioni o personalizzati con requisiti elevati di avvolgimento, è necessario l'avvolgimento manuale. La carica manuale è un compito altamente tecnico.

5.Organizzare gli avvolgimenti. Qui verranno utilizzati utensili in legno morbido per evitare di danneggiare la vernice isolante sulla superficie dell'avvolgimento.

6.Saldatura: comporta la saldatura degli avvolgimenti ai conduttori o alla scheda di interfaccia PCB.

7. Il processo di colata della colla deve essere eseguito in un ambiente sottovuoto per impedire l'ingresso di aria, quindi deve essere cotto in forno.

8.Rimuovere eventuali residui di adesivo dalla superficie dei fogli magnetici dello statore.

9.Il test include test di continuità trifase, test di carico, ecc.

10.Prodotto finito

Parametro del prodotto

Siamo in grado di fornire diversi modelli di avvolgimento, progetti di circuiti magnetici, metodi di imballaggio e metodi di cablaggio in base alle esigenze del cliente. Di seguito sono riportati i parametri per i nostri prodotti standard.

Modello	Tensione nominale Vcc	Velocità nominale giri/min	Coppia nominale N·m	Potenza nominale W	Corrente nominale A	Corrente di picco A	Coppia di picco N·m	Ke Vrms/krpm	Ω	mH	P
25LW01	24	4000	0.05	20	2.4	5.8	0.12	1.4	2.2	0.3	7
38LW01	27	2300	0.05	12	0.7	1.3	0.13	4.7	11.2	3.9	5
38LW02	48	9970	0.23	240	6.1	13	0.47	2.4	0.5	0.27	7
50LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.52	1.25	7
52LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.4	1.4	7
60LW01	48	4000	0.27	114	2.7	13	1.37	6.7	0.75	0.39	10
60LW02	24	2000	0.2	31.5	1	3.2	0.7	14.8	4.9	3.3	14
60LW03	48	4000	0.25	104	2.75	8.25	0.75	6.7	0.6	0.46	7
60LW04	220 Vca	3500	0.275	100	0.77	2.3	0.82	25	9.1	4.9	10
60ZWS03	24	1700	0.54	96	5.6	17.5	1.68	6.25	0.62	0.32	8
60ZWS04	72	980	1.1	113	2.4	7.2	3.3	30.2	5.8	0.6	7
60ZWS05	72	980	0.54	55	1.2	3.6	1.6	28.8	12	11.3	7
60ZWS06	48	4800	0.76	477	10.2	30.6	2.2	4.7	0.09	0.072	8
68LW01	48	4000	0.55	231	5.6	19	1.65	6.4	0.44	0.35	7
76LW01	95	2200	2.8	646	10	24	8	23	0.8	0.8	10
76LW02	48	3900	0.63	258	5.6	36	2.86	7.56	0.28	0.25	10
76LW03	48	2000	1.2	252	7.2	21.6	3.6	11.17	0.55	0.52	10
76LW04	220 Vca	2600	0.66	180	1.3	4.1	1.98	32.6	8.5	6.5	10
76LW05	48	3750	0.8	314	6.6	19.8	2.4	7.7	0.22	0.28	14
76LW06	220 Vca	2240	0.66	207	1.3	4.1	1.98	31.4	9.66	7.85	8
76ZWS03	74	1620	3.3	560	9.9	33	10	23.2	2	0.7	14
76ZWS07	380 Vca	700	0.95	700	1.63	4.8	2.85	40.5	5.8	30	5
76ZWS08	72	960	1.3	131	2.6	7.8	4	32.5	4.5	4.9	14
85LW01	27	140	0.9	13	1.5	4.0	2	11.2	9.69	7.39	8
85LW02	48	1500	1.7	267	11	42	5.1	11.2	0.28	0.27	14
85LW03	48	3600	0.95	358	7.8	23.4	2.85	7.7	0.25	0.3	7
85ZWS01	74	870	3.5	319	6	24	11	38.45	1.48	2.25	14
85ZWS03	74	1010	2.5	265	4.8	16.5	8	35.7	1.8	2.3	14
85ZWS07	74	900	2.3	216	4.1	13	7	35.7	2.3	3.4	14
88LW01	48	3000	1.28	403	14.5	45	4	6.36	0.102	0.0835	10
90LW01	28	800	0.75	63	3.6	10.8	2.25	16.12	0.62	0.38	14
95LW01	24	15	1.5	2.36	2	3.5	2.5	50.1	4.6	4.7	22
95LW02	48	3000	1.9	637	13	39	5.7	9.7	0.097	0.18	7
100ZWS01	600	900	9.55	9000	19	68	19	34	0.55	2.9	4
104LW01	48	3000	1.8	566	13	40	5.4	9.55	0.13	0.17	10
104LW03	48	2700	3	848	18.5	56	9	9.8	0.075	0.11	10
104LW04	48	2000	1.6	335	7.8	24	4.8	13.1	0.29	0.26	16
105ZWS01	74	1100	6	692	12	47	18	34	0.58	0.8	14
105ZWS02	74	960	6	604	10.5	43	18	36.7	0.65	1.25	14
105ZWS03	74	960	6	604	9.8	31	18	39.6	0.54	1.1	14
105ZWS06	48	1380	5.4	781	18	36	10.8	19.6	0.2	0.4	14
127LW01	48	2400	3.2	800	19.5	39	6.4	12.4	0.09	0.18	10
127LW02	48	2400	6.37	1600	35.5	71	12.7	11.5	0.039	0.095	10
127LW04	48	2000	6.5	1360	30	90	19.5	14	0.06	0.14	10
135LW01	48	2400	3.2	805	19.5	60	10	11	0.12	0.32	11
135ZWS01	95	750	10	786	11.8	37.8	32	53	0.52	1	16
135ZWS02	74	960	10	1006	17.8	65	30	37.3	0.26	0.45	21
172LW01	12	30	6.5	20.5	7	12.3	10	60	0.52	1.05	16
172LW02	12	100	6.5	68.5	13.6	23	11	32.5	0.17	0.36	13
172LW03	12	300	6.5	205	20.5	65	13.8	62	0.41	1.01	13
172LW04	12	30	4.5	14	8.2	11	6	34.2	0.41	0.83	13
175LW01	600	200	30	629	6.4	22	90	315	2.8	15.85	10
175LW02	220 Vca	2500	15	3930	18	55	45	52	0.126	0.55	10
175LW03	220 Vca	3200	6.5	2178	10.3	32	19.5	39	0.126	0.65	10

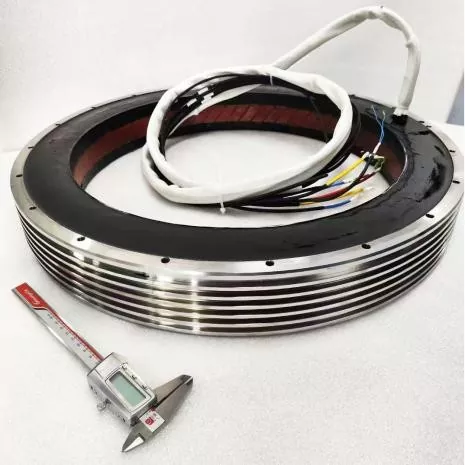

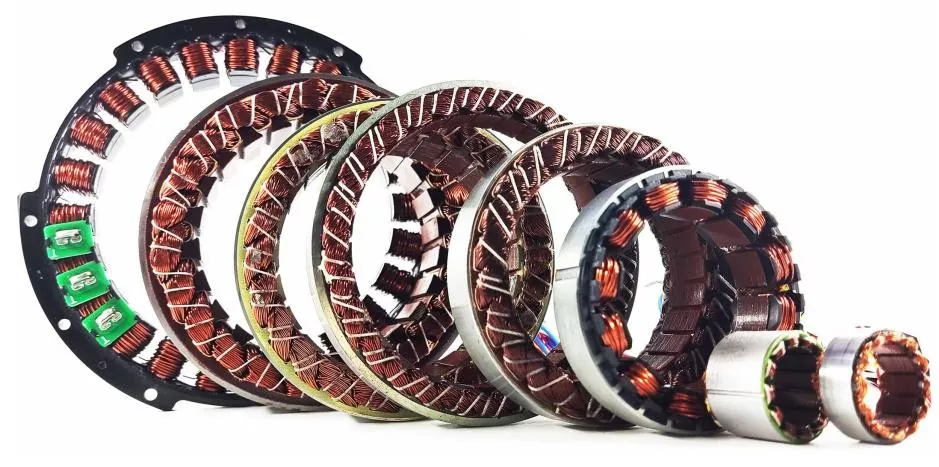

Diametro 175-out 175 mm I motori standard possono essere personalizzati con un diametro esterno compreso tra 12 mm e 600 mm. Per i motori torque senza telaio più grandi e specializzati, consultare il nostro team di vendita.

Caratteristica e applicazione del prodotto

I vantaggi dei motori frameless sono i seguenti:

1. Elevata densità di coppia: la coppia è 2–3 volte quella dei normali servo per lo stesso volume, con eccellenti caratteristiche di bassa velocità e coppia elevata.

2. Gioco zero + alta precisione: senza ingranaggi/senza accoppiamento, precisione di ripetibilità fino a ±1 secondo d'arco, elevata rigidità e forte antidisturbo.

3. Risposta dinamica ultraelevata: inerzia del rotore estremamente bassa, frequenza di risposta > 1kHz, adatta per start-stop ad alta velocità e frequenti inversioni.

4. Compatto e leggero: l'eliminazione dell'alloggiamento e dei componenti di trasmissione riduce il volume/peso del 30%–50%, facilitando il cablaggio cavo.

5. Lunga durata ed esente da manutenzione: nessuna spazzola, nessuna usura degli ingranaggi, durata fino a decine di migliaia di ore, solo i cuscinetti sono materiali di consumo.

6. Design flessibile: il diametro esterno, il diametro interno e la lunghezza possono essere personalizzati in base alla forma dell'apparecchiatura, supportando fori passanti cavi (per il passaggio di cavi/condutture).

Le applicazioni specifiche includono:

1. Robot umanoidi/collaboratori: guidati da giunti (cablaggio leggero, cavo, coppia elevata).

2. Apparecchiature per semiconduttori/pannelli: stadi wafer, macchine per litografia, stadi rotanti di precisione.

3. Attrezzature mediche: robot chirurgici, scanner TC/MRI.

4. Aerospaziale: servomotori, antenne satellitari, pod optoelettronici.

5. Macchine utensili CNC: tavole rotanti ad azionamento diretto, mandrini ad alta velocità, collegamento a cinque assi.

Dettagli di produzione e dimensioni / mm

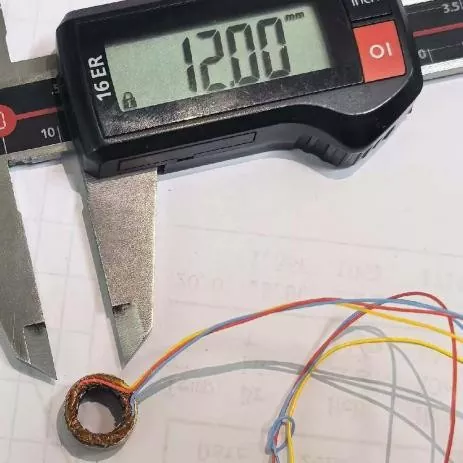

Oltre ai prodotti industriali standard, accettiamo ordini di motori senza telaio personalizzati. Le nostre dimensioni personalizzate vanno da un diametro esterno minimo di 12 mm a 600 mm.
