Motori Torque senza telaio

In qualità di produttore cinese professionale e distributore regionale autorizzato, SEA MOTION fornisce soluzioni di motori coppia frameless personalizzabili e ad alte prestazioni per le industrie di precisione di fascia alta. Dal 2019, collaboriamo con marchi rinomati a livello mondiale e produttori nazionali premium, al servizio di università, istituti di ricerca e aziende manifatturiere di punta con una qualità affidabile e comprovata.

Invia richiesta

Descrizione del prodotto

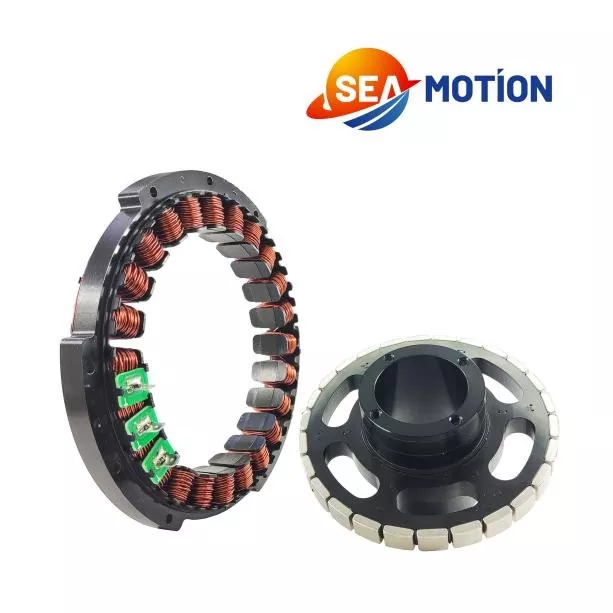

I motori Torque senza telaio SEA MOTION sono un prodotto fondamentale per motori ad azionamento diretto progettati per scenari industriali ad alta precisione, altamente dinamici e leggeri, rompendo completamente i limiti prestazionali dei tradizionali servomotori con strutture di trasmissione ad ingranaggi. Questa serie di motori elimina gusci e parti di trasmissione ridondanti, offrendo vantaggi eccezionali in termini di densità di coppia, precisione di posizionamento e risposta dinamica. Dotato di un design a inerzia del rotore ultra-bassa, supporta l'avvio-arresto ad alta frequenza e la commutazione rapida, ottenendo un'uscita stabile a bassa velocità e coppia elevata. Basandosi su anni di esperienza nel settore e su un sistema di catena di fornitura gerarchica perfezionato, SEA MOTION integra produttori di motori torque senza telaio di alta qualità con punti di forza differenziati. Collaboriamo con fabbriche orientate alla ricerca e sviluppo per motori speciali personalizzati in piccoli lotti e produttori di produzione di massa standardizzati con rigorosi sistemi di controllo qualità per garantire un'eccellente coerenza del prodotto. Tutti i prodotti sono sottoposti a rigorosi test prestazionali e controlli di qualità. Che si tratti di progetti di ricerca e sviluppo personalizzati o di appalti industriali su larga scala, possiamo fornire soluzioni di controllo del movimento ottimizzate, bilanciando qualità del prodotto, costi ed efficienza di consegna per i clienti globali.

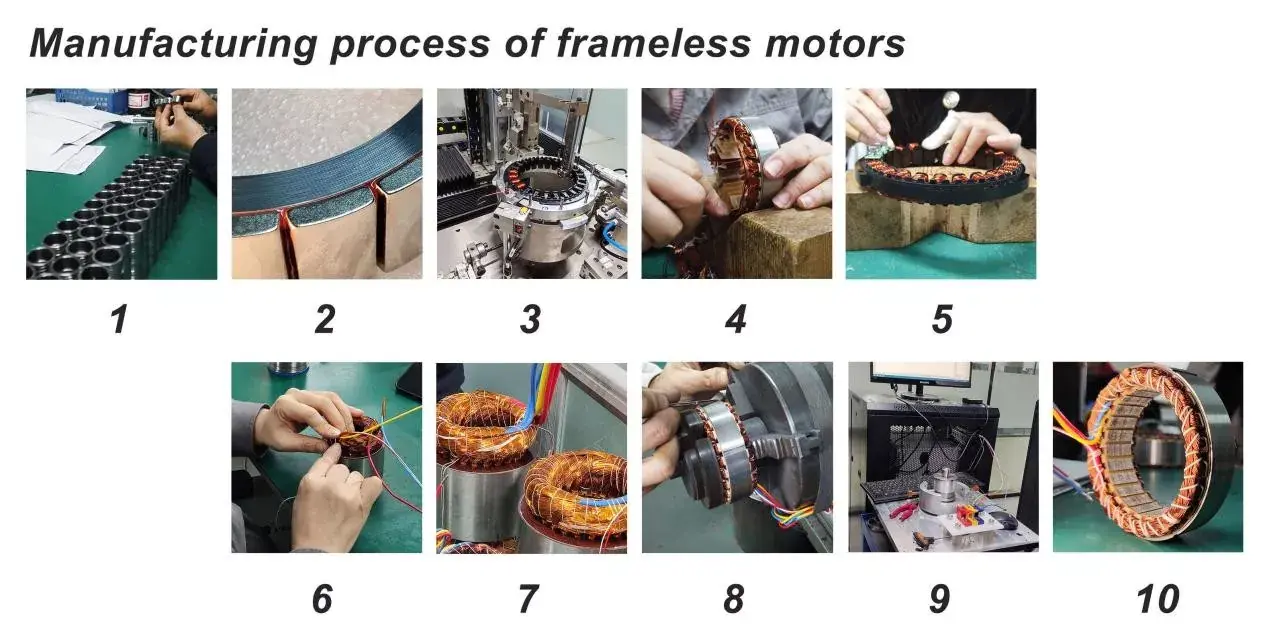

Quello che segue è il processo di produzione del motore frameless:

1. Ispezione dei materiali, il rotore di un motore senza telaio richiede una lavorazione di precisione.

2. Per fissare i potenti fogli magnetici viene utilizzato un adesivo anaerobico. Alcuni rotori ad alta velocità hanno uno strato di fibra di carbonio attaccato all'esterno dei potenti fogli magnetici per evitare che i fogli vengano espulsi da un'eccessiva forza centrifuga.

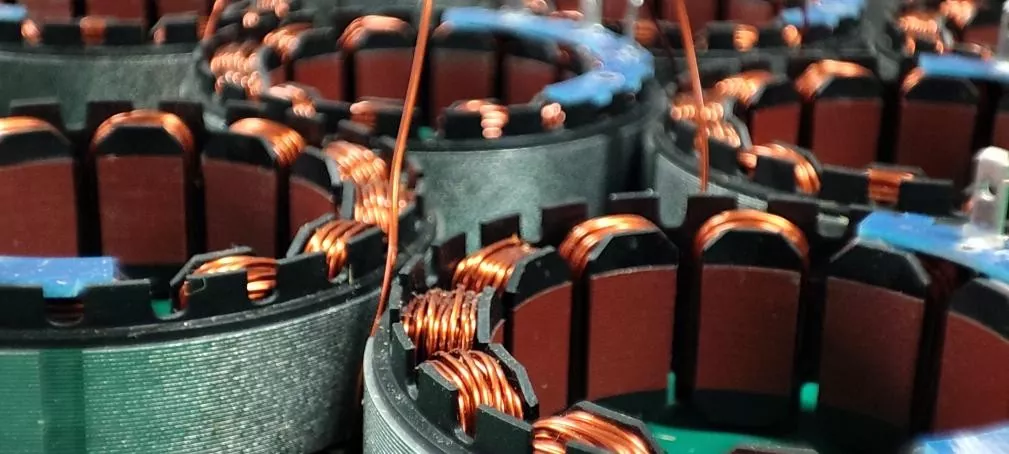

3. Le macchine avvolgitrici automatiche eseguono il lavoro di avvolgimento dello statore.

4. Per alcuni prodotti di piccole dimensioni o personalizzati con requisiti elevati di avvolgimento, è necessario l'avvolgimento manuale. La carica manuale è un compito altamente tecnico.

5.Organizzare gli avvolgimenti. Qui verranno utilizzati utensili in legno morbido per evitare di danneggiare la vernice isolante sulla superficie dell'avvolgimento.

6.Saldatura: comporta la saldatura degli avvolgimenti ai conduttori o alla scheda di interfaccia PCB.

7. Il processo di colata della colla deve essere eseguito in un ambiente sottovuoto per impedire l'ingresso di aria, quindi deve essere cotto in forno.

8.Rimuovere eventuali residui di adesivo dalla superficie dei fogli magnetici dello statore.

9.Il test include test di continuità trifase, test di carico, ecc.

10.Prodotto finito

Specifica

Siamo in grado di fornire diversi modelli di avvolgimento, progetti di circuiti magnetici, metodi di imballaggio e metodi di cablaggio in base alle esigenze del cliente. Di seguito sono riportati i parametri per i nostri prodotti standard.

Modello	Tensione nominale Vcc	Velocità nominale giri/min	Coppia nominale N·m	Potenza nominale W	Corrente nominale A	Corrente di picco A	Coppia di picco N·m	Ke Vrms/krpm	Ω	mH	P
25LW01	24	4000	0.05	20	2.4	5.8	0.12	1.4	2.2	0.3	7
38LW01	27	2300	0.05	12	0.7	1.3	0.13	4.7	11.2	3.9	5
38LW02	48	9970	0.23	240	6.1	13	0.47	2.4	0.5	0.27	7
50LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.52	1.25	7
52LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.4	1.4	7
60LW01	48	4000	0.27	114	2.7	13	1.37	6.7	0.75	0.39	10
60LW02	24	2000	0.2	31.5	1	3.2	0.7	14.8	4.9	3.3	14
60LW03	48	4000	0.25	104	2.75	8.25	0.75	6.7	0.6	0.46	7
60LW04	220 Vca	3500	0.275	100	0.77	2.3	0.82	25	9.1	4.9	10
60ZWS03	24	1700	0.54	96	5.6	17.5	1.68	6.25	0.62	0.32	8
60ZWS04	72	980	1.1	113	2.4	7.2	3.3	30.2	5.8	0.6	7
60ZWS05	72	980	0.54	55	1.2	3.6	1.6	28.8	12	11.3	7
60ZWS06	48	4800	0.76	477	10.2	30.6	2.2	4.7	0.09	0.072	8
68LW01	48	4000	0.55	231	5.6	19	1.65	6.4	0.44	0.35	7
76LW01	95	2200	2.8	646	10	24	8	23	0.8	0.8	10
76LW02	48	3900	0.63	258	5.6	36	2.86	7.56	0.28	0.25	10
76LW03	48	2000	1.2	252	7.2	21.6	3.6	11.17	0.55	0.52	10
76LW04	220 Vca	2600	0.66	180	1.3	4.1	1.98	32.6	8.5	6.5	10
76LW05	48	3750	0.8	314	6.6	19.8	2.4	7.7	0.22	0.28	14
76LW06	220 Vca	2240	0.66	207	1.3	4.1	1.98	31.4	9.66	7.85	8
76ZWS03	74	1620	3.3	560	9.9	33	10	23.2	2	0.7	14
76ZWS07	380 Vca	700	0.95	700	1.63	4.8	2.85	40.5	5.8	30	5
76ZWS08	72	960	1.3	131	2.6	7.8	4	32.5	4.5	4.9	14
85LW01	27	140	0.9	13	1.5	4.0	2	11.2	9.69	7.39	8
85LW02	48	1500	1.7	267	11	42	5.1	11.2	0.28	0.27	14
85LW03	48	3600	0.95	358	7.8	23.4	2.85	7.7	0.25	0.3	7
85ZWS01	74	870	3.5	319	6	24	11	38.45	1.48	2.25	14
85ZWS03	74	1010	2.5	265	4.8	16.5	8	35.7	1.8	2.3	14
85ZWS07	74	900	2.3	216	4.1	13	7	35.7	2.3	3.4	14
88LW01	48	3000	1.28	403	14.5	45	4	6.36	0.102	0.0835	10
90LW01	28	800	0.75	63	3.6	10.8	2.25	16.12	0.62	0.38	14
95LW01	24	15	1.5	2.36	2	3.5	2.5	50.1	4.6	4.7	22
95LW02	48	3000	1.9	637	13	39	5.7	9.7	0.097	0.18	7
100ZWS01	600	900	9.55	9000	19	68	19	34	0.55	2.9	4
104LW01	48	3000	1.8	566	13	40	5.4	9.55	0.13	0.17	10
104LW03	48	2700	3	848	18.5	56	9	9.8	0.075	0.11	10
104LW04	48	2000	1.6	335	7.8	24	4.8	13.1	0.29	0.26	16
105ZWS01	74	1100	6	692	12	47	18	34	0.58	0.8	14
105ZWS02	74	960	6	604	10.5	43	18	36.7	0.65	1.25	14
105ZWS03	74	960	6	604	9.8	31	18	39.6	0.54	1.1	14
105ZWS06	48	1380	5.4	781	18	36	10.8	19.6	0.2	0.4	14
127LW01	48	2400	3.2	800	19.5	39	6.4	12.4	0.09	0.18	10
127LW02	48	2400	6.37	1600	35.5	71	12.7	11.5	0.039	0.095	10
127LW04	48	2000	6.5	1360	30	90	19.5	14	0.06	0.14	10
135LW01	48	2400	3.2	805	19.5	60	10	11	0.12	0.32	11
135ZWS01	95	750	10	786	11.8	37.8	32	53	0.52	1	16
135ZWS02	74	960	10	1006	17.8	65	30	37.3	0.26	0.45	21
172LW01	12	30	6.5	20.5	7	12.3	10	60	0.52	1.05	16
172LW02	12	100	6.5	68.5	13.6	23	11	32.5	0.17	0.36	13
172LW03	12	300	6.5	205	20.5	65	13.8	62	0.41	1.01	13
172LW04	12	30	4.5	14	8.2	11	6	34.2	0.41	0.83	13
175LW01	600	200	30	629	6.4	22	90	315	2.8	15.85	10
175LW02	220 Vca	2500	15	3930	18	55	45	52	0.126	0.55	10
175LW03	220 Vca	3200	6.5	2178	10.3	32	19.5	39	0.126	0.65	10

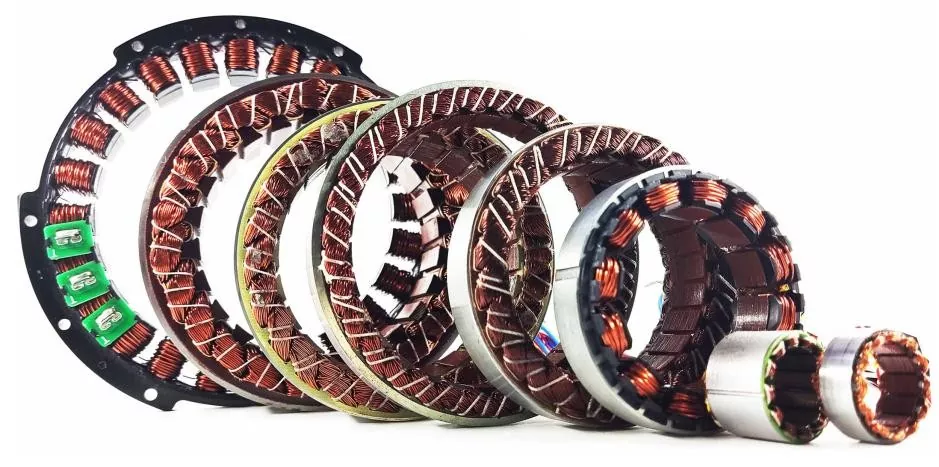

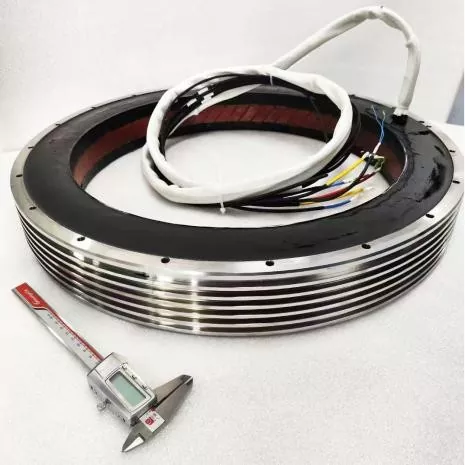

Diametro 175-out 175 mm I motori standard possono essere personalizzati con un diametro esterno compreso tra 12 mm e 600 mm. Per i motori torque senza telaio più grandi e specializzati, consultare il nostro team di vendita.

Caratteristica e applicazione del prodotto

Il motore torque senza telaio SEA MOTION vanta prestazioni complete superiori adatte a scenari di produzione di precisione di fascia alta. Presenta una densità di coppia estremamente elevata, offrendo 2-3 volte la coppia dei normali servomotori allo stesso volume con eccellenti prestazioni di coppia a bassa velocità. La struttura senza ingranaggi e senza accoppiatore garantisce gioco zero e alta precisione, con precisione di posizionamento ripetitivo fino a ±1 secondo d'arco, migliorando notevolmente la rigidità strutturale e la capacità anti-interferenza. Con una frequenza di risposta superiore a 1kHz e un'inerzia del rotore estremamente bassa, supporta un funzionamento estremamente dinamico. Consente inoltre di ridurre il volume e il peso del 30%-50%, supporta cavi cavi e presenta una lunga durata e un funzionamento esente da manutenzione. Ampiamente adottato nei settori chiave di fascia alta, serve scenari di guida congiunta di robot umanoidi e collaborativi con un design leggero e cavo. È anche ampiamente utilizzato in apparecchiature di precisione per semiconduttori e pannelli come piattaforme wafer e macchine litografiche, robot medico-chirurgici e apparecchiature di scansione, timonerie aerospaziali e capsule fotoelettriche, nonché piattaforme girevoli a trasmissione diretta di macchine utensili CNC e apparecchiature di collegamento a cinque assi, consentendo l'aggiornamento intelligente industriale ad alta precisione.

Dettagli di produzione e dimensioni / mm

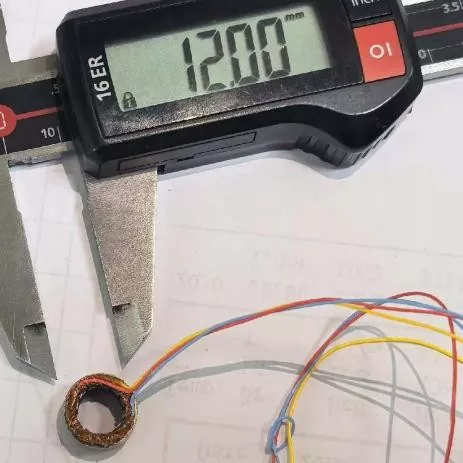

Oltre ai prodotti industriali standard, accettiamo ordini di motori senza telaio personalizzati. Le nostre dimensioni personalizzate vanno da un diametro esterno minimo di 12 mm a 600 mm.
