Produttore cinese di servoazionamenti per motori CC

A Servoazionamento per motori DCè un dispositivo elettronico di precisione progettato per controllare la posizione, la velocità e la coppia dei motori a corrente continua in sistemi a circuito chiuso. A differenza dei semplici controller motore on-off, un servoazionamento dedicato interpreta il feedback in tempo reale da un encoder o un risolutore e regola continuamente la potenza in uscita in modo che l'albero del motore segua un profilo di comando con elevata precisione. Nell'automazione industriale, nella robotica, nelle apparecchiature mediche e persino nei macchinari mobili, l'affidabilità di un servoazionamento per motori CC influenza direttamente la produttività, la qualità e la durata delle apparecchiature. SEA MOTION progetta un portafoglio completo di servoazionamenti per motori CC che combinano algoritmi di controllo avanzati con un robusto packaging industriale, rendendoli adatti sia a nuove installazioni che a retrofit dove le prestazioni non possono essere compromesse.

Caratteristiche principali dei servoazionamenti DC MOTO MARE

• Architettura a doppio loop:Anelli simultanei di posizione, velocità e coppia con velocità di aggiornamento fino a 20 kHz.
• Ampio intervallo di tensione:Modelli disponibili con bus da 12 V CC a 96 V CC, che coprono applicazioni CC industriali e alimentate a batteria.
• Corrente continua e di picco elevata:Valori nominali continui da 5 A a 120 A, con capacità di picco 3× per movimenti dinamici.
• Compatibilità feedback:Encoder incrementale, encoder assoluto (BiSS, SSI, EnDat 2.2), sensori Hall e risolutore con modulo risolutore-digitale opzionale.
• Connettività bus di campo e I/O:CANopen, EtherCAT, Modbus RTU/TCP e un ricco set di I/O digitali per finecorsa, controllo dei freni e sensori domestici.
• Coppia disinserita in sicurezza (STO):STO a doppio canale con capacità SIL 3/PL e integrato su convertitori di frequenza superiori a 1 kW per la conformità alla sicurezza funzionale.
• Filtraggio avanzato:I filtri notch, i filtri di coppia passa-basso e la larghezza di banda regolabile del loop di corrente sopprimono la risonanza meccanica.
• Fattori di forma compatti:Opzioni di montaggio a pannello e su PCB con ingombro minimo di 40 × 60 mm.
• MOTO MARE DriveGUI:Software per PC gratuito per la messa in servizio, l'acquisizione dell'oscilloscopio, il backup dei parametri e gli aggiornamenti del firmware tramite USB o Ethernet.

Domande frequenti

D: Un servoazionamento per motori DC può funzionare con un motore a spazzole privo di encoder?

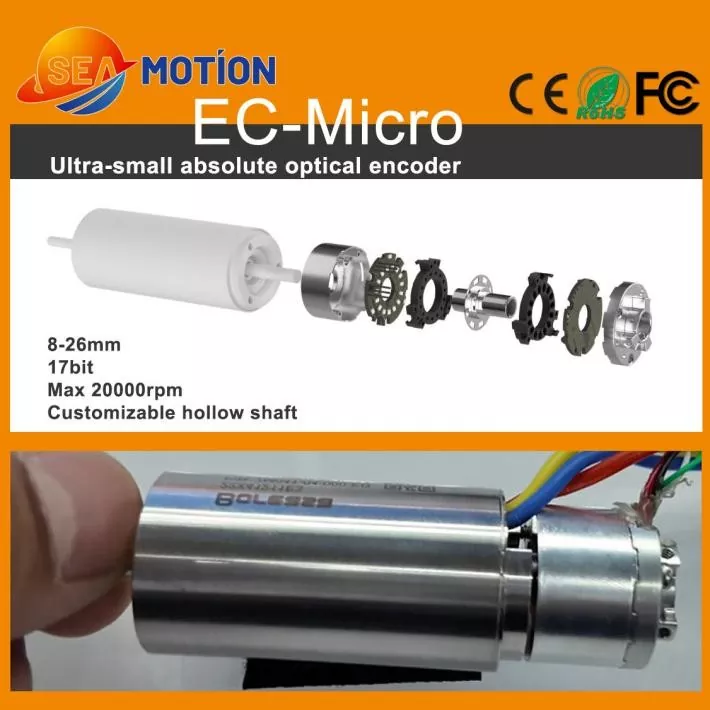

UN:Nella modalità di velocità senza sensore, alcuni azionamenti SEA MOTION stimano la velocità dalla costante back‑EMF e dalla corrente di armatura. Tuttavia, questo metodo non può fornire il controllo della posizione e soffre a basse velocità dove il segnale EMF posteriore è debole. Per le applicazioni che richiedono un posizionamento preciso, consigliamo vivamente un encoder incrementale. SEA MOTION offre encoder magnetici compatti che si adattano agli alberi posteriori dei motori standard, semplificando il retrofit.

D: Come dimensionare un servoazionamento per motori CC per un carico ad inerzia elevata?

UN:Il dimensionamento prevede il calcolo della coppia di picco richiesta per accelerare l'inerzia del carico entro il tempo desiderato e la verifica che la coppia RMS durante il ciclo di lavoro rimanga entro i limiti continui del convertitore. SEA MOTION fornisce un foglio di calcolo “Sizor” gratuito che considera i dati del motore, l'inerzia del carico, l'attrito e il profilo di movimento. Come regola generale, selezionare un convertitore con almeno 1,5 volte la corrente RMS calcolata per fornire headroom. Per carichi con energia di rigenerazione elevata, verificare che il banco di condensatori interno o lo shunt esterno possano assorbire la potenza di picco.

D: Posso utilizzare un servoazionamento per motori CC con un motore lineare?

UN:Sì, a condizione che il motore lineare sia di tipo brushless e che corrisponda ai limiti di tensione e corrente dell'azionamento. L'azionamento deve essere impostato in modalità FOC con un encoder lineare come feedback di posizione. La commutazione sinusoidale di SEA MOTION con interpolazione ad alta risoluzione può ottenere punti di incrocio uniformi, essenziali per fasi lineari di precisione. Consultare la nota applicativa “Configurazione del motore lineare AN‑018” per una guida dettagliata.

D: Come viene gestita l'energia rigenerativa su un sistema alimentato da bus CC?

UN:Gli azionamenti SEA MOTION integrano un transistor del chopper di frenatura che collega un resistore di alimentazione esterno quando la tensione del bus CC interno supera una soglia. Il chopper è attivo-basso e può accettare resistori fino alla resistenza minima specificata. Per i sistemi multiasse, il bus condiviso consente che l'energia rigenerata di un asse venga consumata da un altro. Nelle installazioni di grandi dimensioni può essere necessario un banco di condensatori bus aggiuntivo o un modulo di alimentazione rigenerativa.

Messa in servizio e supporto post-vendita

MOTO MAREritiene che un servoazionamento per motori DC sia valido tanto quanto il supporto che lo supporta. Ogni unità viene fornita con una guida stampata di avvio rapido e una chiavetta USB contenente DriveGUI, modelli di database dei motori e una lista di controllo completa dell'installazione elettrica. I nostri ingegneri applicativi forniscono supporto gratuito per la messa in servizio tramite e-mail e videochiamata durante la prima fase di prototipo. È possibile acquistare una garanzia estesa fino a tre anni e centri di riparazione in tre continenti garantiscono tempi di consegna rapidi.

Gli aggiornamenti regolari del firmware aggiungono nuove funzionalità come filtraggio avanzato, supporto di protocolli aggiuntivi e algoritmi di ottimizzazione automatica migliorati. I clienti ricevono note di rilascio e possono applicare aggiornamenti sul campo utilizzando DriveGUI senza restituire l'unità alla fabbrica.

Per i costruttori di sistemi che progettano una nuova macchina, SEA MOTION offre una partnership ingegneristica che comprende il dimensionamento del motore, la selezione dell'azionamento, il dimensionamento dei condensatori del bus e persino l'analisi termica dell'armadio di controllo. L'obiettivo è una soluzione di movimento affidabile e strettamente integrata che riduca il time-to-market.
