Perché un encoder Modbus per impieghi gravosi è una scelta fondamentale per un controllo affidabile del movimento industriale

Per l'automazione industriale esigente,Jingyue Kunshanfornisce ilEncoder Modbus per carichi pesanticome soluzione affidabile per un feedback accurato della posizione, il monitoraggio delle apparecchiature e il controllo del movimento. Progettato per ambienti difficili, questo encoder da 58 mm combina un alloggiamento metallico industriale, protezione IP65-IP68, rilevamento magnetico ad alta risoluzione e comunicazione Ethernet Modbus TCP per supportare applicazioni siderurgiche, petrolchimiche, minerarie, edili e manifatturiere impegnative.

Un encoder per carichi pesanti fa molto di più che misurare la posizione dell'albero. Nell'automazione industriale, funge da dispositivo di feedback critico che consente ai controllori di comprendere la posizione, la rotazione e il movimento dei macchinari. Quando l'apparecchiatura funziona in presenza di polvere, nebbia d'olio, vibrazioni, interferenze elettromagnetiche, fluttuazioni di temperatura o carichi meccanici continui, i dispositivi di feedback convenzionali potrebbero non fornire un'affidabilità sufficiente.

ILEncoder Modbus per carichi pesantiaffronta queste sfide attraverso una struttura rinforzata da 58 mm, alloggiamento in lega di alluminio o acciaio inossidabile opzionale, protezione IP65-IP68, misurazione assoluta monogiro e multigiro e comunicazione Ethernet Modbus TCP. Con la risoluzione monogiro disponibile fino a 18 bit, la risoluzione multigiro fino a 14 bit e velocità di trasmissione di 10/100 Mbit, fornisce una pratica soluzione di feedback per i moderni sistemi di controllo industriale.

Sommario

1. Perché la progettazione degli encoder per carichi pesanti è importante nell'automazione industriale?
2. Perché scegliere la comunicazione Modbus per il feedback degli encoder industriali?
3. Quali sono le caratteristiche principali di un encoder Modbus Heavy Duty?
4. Quali parametri tecnici dovrebbero valutare gli acquirenti?
5. Dove può essere utilizzato un encoder Modbus per carichi pesanti?
6. In che modo gli ingegneri dovrebbero selezionare l'encoder giusto?
7. Come migliora l’affidabilità industriale?
8. Domande frequenti

Perché la progettazione degli encoder per carichi pesanti è importante nell'automazione industriale?

Le macchine industriali raramente funzionano in condizioni di laboratorio. Le linee di produzione dell'acciaio, le attrezzature dei giacimenti petroliferi, i macchinari delle raffinerie, i sistemi minerari, le attrezzature per la lavorazione della carta e le grandi macchine edili possono esporre i componenti di feedback a gravi stress meccanici e ambientali.

Un encoder installato in questi ambienti deve convertire continuamente la rotazione meccanica in informazioni digitali affidabili sulla posizione. Se il segnale di feedback diventa instabile, il controller potrebbe perdere informazioni precise sulla posizione o velocità della macchina, con possibili conseguenze sulla qualità della produzione e sulla sicurezza delle apparecchiature.

Un progetto per carichi pesanti deve quindi affrontare diversi fattori contemporaneamente:

• Tutela dell'ambiente:Resistenza a polvere, acqua, nebbia d'olio e altri contaminanti.
• Durabilità meccanica:Capacità di resistere a vibrazioni, urti e carichi sull'albero.
• Affidabilità elettrica:Comunicazione stabile sotto interferenze elettromagnetiche industriali.
• Precisione della posizione:Risoluzione sufficiente per i requisiti di controllo del movimento della macchina.
• Operazione a lungo termine:Prestazioni affidabili durante la produzione industriale continua.

L'encoder di riferimento utilizza un alloggiamento da 58 mm e offre protezione IP65 o IP68, mentre il suo design meccanico supporta carichi radiali sull'albero fino a 200 N e carichi assiali fino a 100 N. È inoltre specificato per una resistenza agli urti di 1000 m/s² su 6 ms e una resistenza alle vibrazioni fino a 20 g. :contentReference[oaicite:0]{index=0}

Perché scegliere la comunicazione Modbus per il feedback degli encoder industriali?

La compatibilità della comunicazione è una considerazione importante quando si integra un encoder in un'architettura di automazione esistente. Modbus è ampiamente riconosciuto negli ambienti di controllo industriale, il che lo rende una scelta pratica laddove controller, PLC, computer industriali e altri dispositivi devono scambiare dati strutturati.

Il presentatoEncoder Modbus per carichi pesantiutilizza la comunicazione Ethernet Modbus TCP e supporta TCP/IP e UDP. La sua interfaccia Ethernet fornisce una velocità di trasmissione di 10/100 Mbit, consentendo al feedback dell'encoder di diventare parte di una rete industriale anziché fare affidamento esclusivamente sulla tradizionale trasmissione del segnale punto a punto. :contentReference[oaicite:1]{index=1}

Questo approccio può offrire diversi vantaggi pratici:

• Migliore compatibilità con le architetture Ethernet industriali.
• Comoda integrazione con PLC e sistemi di automazione compatibili.
• Trasmissione digitale delle informazioni sulla posizione.
• Funzioni flessibili di configurazione e programmazione.
• Complessità ridotta quando più dispositivi condividono una rete di comunicazione industriale.

Per gli acquirenti che confrontano diverse tecnologie di codifica, il protocollo di comunicazione deve essere valutato insieme alla risoluzione, alle dimensioni meccaniche, alla protezione ambientale, alle specifiche elettriche e alla compatibilità del controller anziché essere considerato in modo indipendente.

Quali sono le caratteristiche principali di un encoder Modbus Heavy Duty?

L'encoder combina tecnologia di rilevamento, rete industriale, protezione meccanica e funzioni di feedback configurabili in un unico dispositivo compatto. Secondo le specifiche del prodotto, le sue caratteristiche principali includono quanto segue:

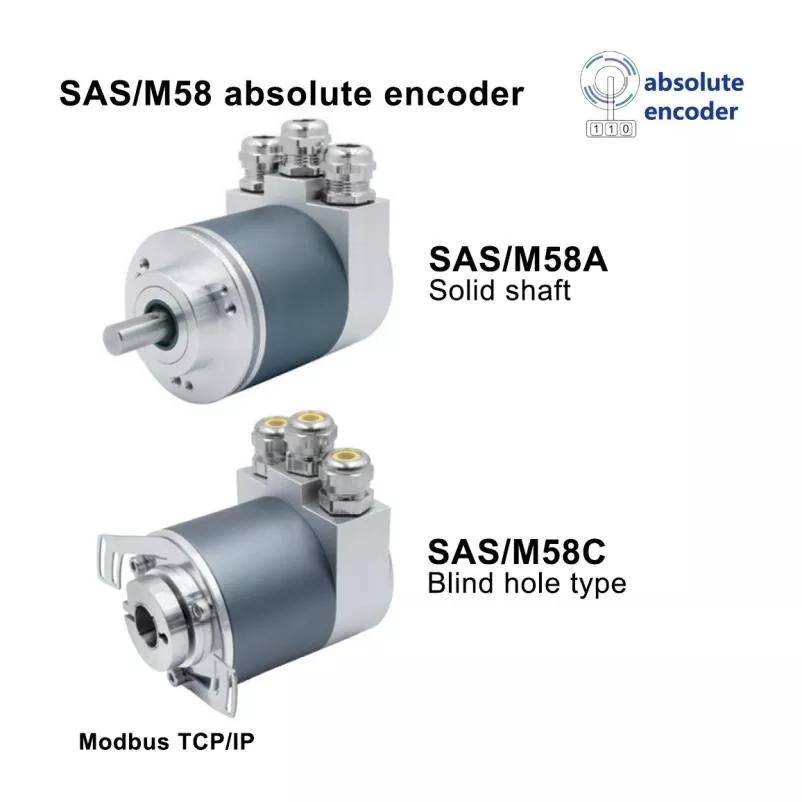

• Custodia industriale da 58 mm:Disponibili con configurazione ad albero pieno o a foro cieco.
• Rilevamento magnetico ad alta risoluzione:La risoluzione a giro singolo può raggiungere 18 bit, mentre la risoluzione multigiro può raggiungere 14 bit.
• Misura assoluta:Supporta configurazioni di encoder sia monogiro che multigiro.
• EthernetModbusTCP:Progettato per la comunicazione industriale basata su rete.
• Ampia alimentazione:Funziona da 10 a 30 V CC.
• Protezione industriale:Sono disponibili opzioni IP65 e IP68.
• Protezione elettrica:Include protezione da inversione di polarità, cortocircuito, fulmini e elettricità statica.
• Funzionamento ad alta velocità:La velocità di rotazione massima è specificata a 6000 giri/min.
• Adattabilità della temperatura:La temperatura operativa standard è compresa tra -30°C e +85°C, con opzione tra -40°C e +85°C.

Un'altra caratteristica importante è la tecnologia di posizione multigiro assoluta permanente. Ciò consente di conservare le informazioni sulla posizione senza fare affidamento sulla disponibilità continua di alimentazione, contribuendo a ridurre il rischio di perdere le informazioni sulla posizione dopo un'interruzione di corrente. :contentReference[oaicite:2]{index=2}

Quali parametri tecnici dovrebbero valutare gli acquirenti?

Scegliere un encoder industriale basandosi solo sul protocollo di comunicazione può comportare successivamente problemi di compatibilità. I team di approvvigionamento e gli ingegneri dell'automazione dovrebbero esaminare le specifiche tecniche complete prima di selezionare un modello.

Queste specifiche si basano sulle informazioni sul prodotto pubblicate dal produttore. La scelta effettiva del sistema dovrebbe considerare anche l'interfaccia meccanica della macchina, la configurazione del controller, l'architettura di comunicazione, le condizioni ambientali e le prestazioni di feedback richieste. :contentReference[oaicite:3]{index=3}

Dove può essere utilizzato un encoder Modbus per carichi pesanti?

Uno dei principali punti di forza di questo concetto di encoder è la sua idoneità per applicazioni in cui la resistenza ambientale e il feedback digitale della posizione sono entrambi importanti. Le informazioni sulle domande pubblicate identificano diversi settori dell'industria pesante.

Acciaio e metallurgia

La produzione dell’acciaio può comportare temperature elevate, polvere, vibrazioni e cicli di funzionamento continuo impegnativi. Un encoder sigillato per carichi pesanti può fornire feedback di posizione per linee di produzione, apparecchiature per la movimentazione dei materiali e macchinari automatizzati.

Attrezzature petrolchimiche e per giacimenti petroliferi

Gli impianti petrolchimici e le operazioni nei giacimenti petroliferi possono esporre le apparecchiature a nebbia d'olio, polvere, vibrazioni e interferenze elettromagnetiche. Un encoder con una forte protezione ambientale e capacità di comunicazione industriale può supportare il monitoraggio delle apparecchiature e il controllo automatico.

Macchinari minerari

Le attrezzature minerarie richiedono componenti in grado di funzionare in condizioni meccaniche e ambientali severe. La protezione IP, la resistenza agli urti, la resistenza alle vibrazioni e l'alloggiamento robusto sono particolarmente importanti quando si selezionano le apparecchiature di feedback della posizione.

Macchine edili pesanti

I grandi macchinari edili spesso dipendono da informazioni precise sulla posizione per il movimento e il controllo automatizzati. Un encoder per impieghi gravosi può essere utilizzato per il monitoraggio e il feedback della posizione rotativa laddove i sensori convenzionali potrebbero non garantire una durata ambientale sufficiente.

Linee di produzione cartaria e industriale

Le apparecchiature per la produzione continua beneficiano di un feedback affidabile poiché un guasto imprevisto del sensore può interrompere la produzione. L'encoder può supportare il monitoraggio della posizione e il controllo automatico nei sistemi di produzione industriale.

Il produttore elenca specificamente tra le applicazioni rilevanti la produzione di acciaio, la metallurgia, la fabbricazione della carta, gli impianti petrolchimici, le raffinerie di petrolio, i giacimenti petroliferi, i macchinari minerari, le grandi attrezzature di sollevamento, le unità di generazione di energia e le macchine edili pesanti. :contentReference[oaicite:4]{index=4}

In che modo gli ingegneri dovrebbero selezionare l'encoder giusto?

Quando si acquista aEncoder Modbus per carichi pesantida un produttore o fornitore cinese, gli ingegneri dovrebbero valutare l’applicazione completa anziché concentrarsi esclusivamente sul prezzo o sul protocollo di comunicazione.

1. Confermare le dimensioni meccaniche.Controllare la flangia, il tipo di albero, il diametro dell'albero, il metodo di montaggio e lo spazio di installazione disponibile.
2. Definire i requisiti di risoluzione.Determinare se è necessaria una risoluzione a giro singolo a 12 bit, 13 bit, 16 bit o superiore.
3. Determinare il funzionamento a giro singolo o multigiro.Le applicazioni che prevedono corse di rotazione estese possono richiedere un feedback assoluto multigiro.
4. Controllare le condizioni ambientali.Considera polvere, acqua, olio, vibrazioni, urti, temperatura e corrosione.
5. Verificare la compatibilità della comunicazione.Verificare che Ethernet Modbus TCP sia supportato dal PLC, dal controller o dal computer industriale.
6. Valutare la protezione elettrica.La protezione da inversione di polarità, cortocircuito, fulmini e elettricità statica può essere importante nelle installazioni industriali.
7. Considera la personalizzazione.Potrebbe essere necessario che le dimensioni dell'albero, il materiale dell'alloggiamento, l'intervallo di temperatura, i connettori e la configurazione meccanica corrispondano all'apparecchiatura.

Il modello pubblicato supporta dimensioni del mandrino da 6, 8, 10, 12 e 15 mm come opzioni personalizzabili, insieme a tre connettori M12 e configurazioni di uscita del cavo sul lato radiale o assiale-posteriore. :contentReference[oaicite:5]{index=5}

Come migliora l’affidabilità industriale?

L'affidabilità nel controllo del movimento industriale deriva dalla combinazione di rilevamento accurato, durata meccanica, protezione elettrica e adeguata integrazione del sistema. L'encoder Modbus Heavy Duty è progettato attorno a queste quattro aree.

La sua tecnologia a induzione magnetica fornisce un feedback assoluto sulla posizione, mentre l'alloggiamento rinforzato aiuta a proteggere i componenti interni da condizioni ambientali difficili. L'encoder incorpora inoltre caratteristiche anti-interferenza, indicazione dello stato e funzioni di protezione elettrica per ridurre gli effetti degli errori di installazione e dei disturbi elettrici industriali. :contentReference[oaicite:6]{index=6}

L’affidabilità a lungo termine dipende anche dalle pratiche di produzione e convalida. Le informazioni pubblicate dal produttore affermano che i suoi prodotti sono sottoposti a test di invecchiamento continuo ad alta temperatura per 24-48 ore. Questo tipo di test ha lo scopo di verificare il funzionamento stabile durante l'uso prolungato prima della distribuzione. :contentReference[oaicite:7]{index=7}

Per gli acquirenti industriali, questo è importante perché il costo di un encoder non dovrebbe essere valutato separatamente dai tempi di inattività, dai requisiti di manutenzione, dalla manodopera di installazione e dal potenziale impatto di un feedback di posizione impreciso.

Domande frequenti

Cos'è un codificatore Modbus Heavy Duty?

Un encoder Modbus Heavy Duty è un dispositivo industriale di feedback della posizione progettato per ambienti esigenti. Combina una robusta struttura meccanica con la comunicazione digitale basata su Modbus per fornire informazioni sulla posizione ai sistemi di controllo industriale.

Quale protocollo di comunicazione utilizza questo encoder?

Il modello di riferimento utilizza Ethernet Modbus TCP e supporta la comunicazione TCP/IP e UDP. La velocità di trasmissione specificata è 10/100 Mbit. :contentReference[oaicite:8]{index=8}

Qual è la risoluzione massima?

L'encoder supporta la risoluzione monogiro fino a 18 bit e la risoluzione multigiro fino a 14 bit. È possibile selezionare diverse configurazioni di risoluzione in base ai requisiti dell'applicazione. :contentReference[oaicite:9]{index=9}

Può funzionare in ambienti difficili?

SÌ. L'encoder è progettato per ambienti industriali pesanti ed è disponibile con protezione IP65 o IP68. Le sue specifiche includono anche la resistenza alle vibrazioni e agli urti, con un intervallo di temperatura operativa standard compreso tra -30°C e +85°C. :contentReference[oaicite:10]{index=10}

Quali settori utilizzano comunemente questo tipo di codificatore?

Le applicazioni tipiche includono l'acciaio e la metallurgia, gli impianti petrolchimici, i giacimenti petroliferi, l'estrazione mineraria, la fabbricazione della carta, le apparecchiature per la produzione di energia, i macchinari di sollevamento e le attrezzature per l'edilizia pesante.

L'encoder può essere personalizzato?

Le opzioni di personalizzazione includono dimensioni dell'albero, materiale dell'alloggiamento, intervallo di temperatura, configurazione meccanica, disposizione dei connettori e direzione di uscita del cavo. Gli ingegneri dovrebbero fornire i requisiti di installazione e comunicazione della macchina quando richiedono una soluzione personalizzata.

Considerazioni finali

Un encoder affidabile è fondamentale per un feedback accurato del movimento industriale, in particolare quando i macchinari funzionano in condizioni di polvere, vibrazioni, variazioni di temperatura, umidità, interferenze elettromagnetiche o condizioni di produzione continua. Con la sua struttura industriale da 58 mm, protezione IP65-IP68, misurazione assoluta monogiro e multigiro, rilevamento magnetico ad alta risoluzione, funzioni di protezione elettrica e comunicazione Ethernet Modbus TCP, ilEncoder Modbus per carichi pesantifornisce una valida opzione per le applicazioni di automazione più impegnative. Se stai valutando le specifiche dell'encoder, progettando un nuovo sistema di automazione o sostituendo un dispositivo di feedback esistente,contattaciper discutere i requisiti applicativi, la configurazione meccanica, il sistema di comunicazione, le opzioni di personalizzazione e le esigenze di approvvigionamento.
