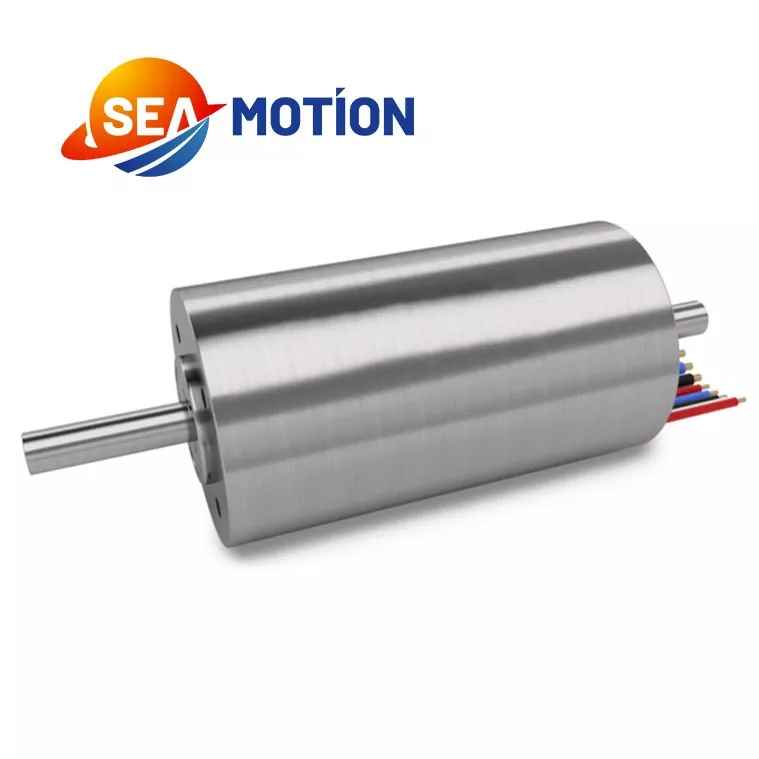

Motori senza nucleo

SEA MOTION utilizza uno speciale tipo di avvolgimento che aumenta efficacemente l'efficienza del motore. Questo metodo di avvolgimento è stato adottato da alcuni importanti marchi internazionali. Il metodo di avvolgimento ha un impatto significativo sulle prestazioni di un motore senza nucleo. Il team tecnico di SEA MOTION ha trascorso anni a ricercare e superare le sfide tecniche per sviluppare questo metodo di avvolgimento e i corrispondenti macchinari di avvolgimento automatizzati.

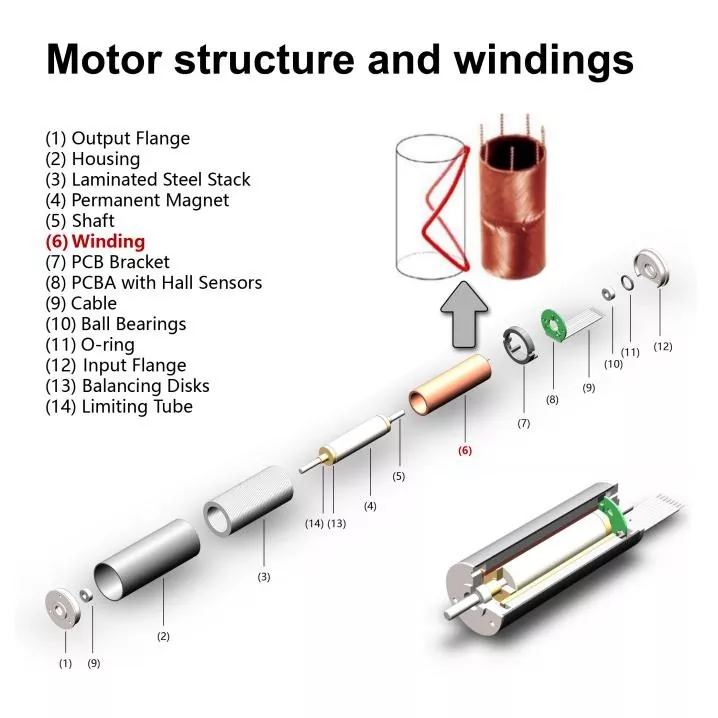

Elenco delle parti della struttura del motore1. Flangia di uscita

2. Alloggio

3. Pila in acciaio laminato

4. Magnete permanente

5. Albero

6. Avvolgimento

7. Staffa PCB

8. PCBA con sensori Hall

9. Cavo

10. Cuscinetti a sfera

11. O-ring

12. Flangia di ingresso

13. Bilanciamento dei dischi

14. Tubo di limitazione

Per quanto riguarda il feedback dell'encoder, il motore coreless SEA MOTION supporta sia il feedback dell'encoder magnetico che quello ottico, nonché il feedback multigiro incrementale e assoluto. Offriamo moduli di ingranaggi planetari per fornire al motore senza nucleo una maggiore coppia di uscita.

Parametro del prodotto

Ecco un confronto tra le specifiche del motore coreless SEA MOTION con quelle dei concorrenti nazionali e dei principali marchi internazionali. Questi dati provengono dal loro sito ufficiale.

A parità di dimensioni, anche un leggero miglioramento delle prestazioni e dei parametri presenta sfide per la progettazione, la produzione e il controllo qualità.

Confronto dei parametri prestazionali dei motori brushless da 16 mm di diametro

Confronto dei parametri prestazionali dei motori brushless da 22 mm di diametro

Caratteristica e applicazione del prodotto

I vantaggi dei motori coreless SEA MOTION sono i seguenti:

1. Maggiore efficienza e minore generazione di calore grazie all'assenza di un nucleo.

2. Momento di inerzia inferiore: i motori coreless SEA MOTION hanno un momento di inerzia solo da 1/10 a 1/5 di quello dei motori tradizionali, con conseguenti eccellenti prestazioni dinamiche.

3. Nessuna coppia di cogging, con conseguente funzionamento estremamente fluido. Funzionamento privo di vibrazioni a bassa velocità, con fluttuazioni di velocità controllate entro il 2%.

4. Dimensioni ridotte e densità di potenza elevata.

5. Interferenza elettromagnetica estremamente bassa.

6. Eccellente linearità nel controllo del motore.

7. Catena industriale completamente indipendente e controllabile.

Le applicazioni includono:

Settore medico: endoscopi, robot chirurgici, pompe di precisione;

Industriale: servogimbal, mani di destrezza robotica, automazione di precisione;

Elettronica di consumo: droni, stabilizzazione dell'immagine della fotocamera di fascia alta, dispositivi indossabili intelligenti;

Aerospaziale: servi miniaturizzati, controllo dell'assetto.

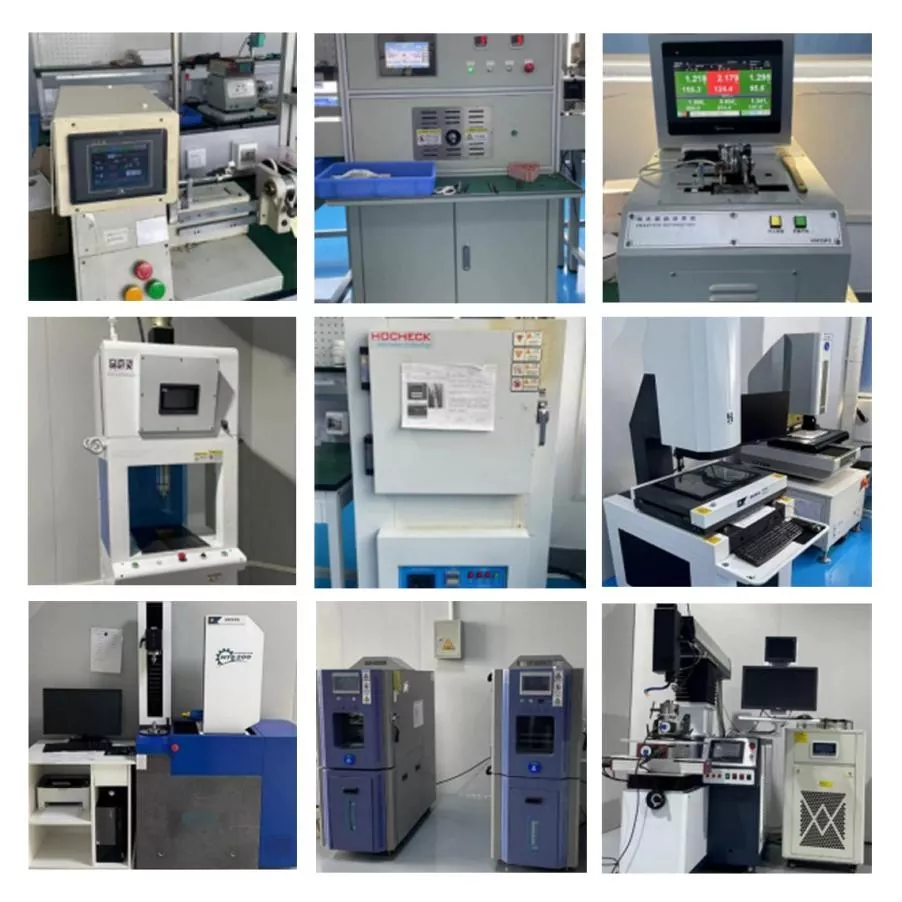

Attrezzature di produzione

L'attrezzatura principale per i motori coreless ruota attorno alla produzione di bobine. Pertanto, la fabbricazione dell'avvolgimento è fondamentale e determina le prestazioni del motore senza nucleo. Abbiamo sviluppato e progettato apparecchiature di avvolgimento completamente automatizzate in base al tipo di avvolgimento.

Il secondo passo è la pressatura della lamiera; la terza fase consiste nell'avvolgere la lamiera metallica in una bobina, formando la forma della bobina; infine, viene cotto ad alta temperatura per fissarne la forma, completando la fabbricazione della bobina.
