In che modo un encoder EtherNET IP per carichi pesanti può migliorare la precisione e l'affidabilità nell'automazione industriale complessa?

Kunshansviluppa soluzioni di controllo del movimento per ambienti industriali esigenti, incluso ilEncoder per carichi pesanti EtherNET IPper feedback di posizione in rete. Con un alloggiamento da 58 mm, una risoluzione monogiro fino a 18 bit, trasmissione a 100 Mbit e una robusta protezione industriale, questo encoder è progettato per applicazioni in cui sono essenziali feedback accurato e comunicazione affidabile.

Un encoder EtherNET IP per carichi pesanti combina il rilevamento della posizione assoluta con la comunicazione Ethernet industriale, consentendo ai sistemi di automazione di ricevere dati affidabili sulla posizione rotazionale e semplificando al tempo stesso l'integrazione nelle architetture di controllo in rete. Le moderne applicazioni dell'industria pesante richiedono qualcosa di più del feedback di base: le apparecchiature possono essere esposte a vibrazioni, polvere, umidità, interferenze elettromagnetiche, fluttuazioni di temperatura e carichi meccanici continui. Un encoder adeguatamente progettato deve quindi bilanciare risoluzione, prestazioni di comunicazione, durata meccanica e flessibilità di installazione. Questa guida spiega come funzionano gli encoder per carichi pesanti basati su EtherNET/IP, i loro principali vantaggi tecnici, le specifiche importanti, le aree di applicazione e le considerazioni sulla scelta.

Sommario

1. Che cos'è un encoder EtherNET IP per carichi pesanti?
2. Perché EtherNET/IP è importante per il controllo del movimento per carichi pesanti?
3. Quali sono le principali caratteristiche tecniche?
4. Specifiche principali in breve
5. Dove viene utilizzato?
6. Come dovresti selezionare l'encoder giusto?
7. Domande frequenti
8. Conclusione

Che cos'è un encoder EtherNET IP per carichi pesanti?

Un encoder per carichi pesanti EtherNET IP è un encoder rotativo industriale progettato per misurare la posizione dell'albero e comunicare tali informazioni attraverso una rete Ethernet industriale EtherNet/IP. A differenza dei dispositivi di feedback incrementale di base, un encoder assoluto può fornire informazioni sulla posizione definite senza richiedere al sistema di controllo di ricostruire la posizione solo a partire dagli impulsi.

Per i sistemi di automazione più esigenti, la combinazione del rilevamento magnetico assoluto e della comunicazione basata su Ethernet fornisce un modo pratico per connettere macchinari rotanti con PLC, controller e altri dispositivi collegati in rete. Il design da 58 mm descritto da Kunshan supporta la misurazione della posizione sia a giro singolo che multigiro, mentre la risoluzione configurabile consente al sistema di feedback di soddisfare diversi requisiti di controllo del movimento.

L'encoder utilizza una tecnologia a induzione magnetica ad alta precisione e supporta una velocità di trasmissione EtherNet/IP massima di 100 Mbit. Le sue funzioni programmabili possono includere risoluzione, base tempi, velocità, valori preimpostati, direzione di conteggio e indirizzo IP, offrendo agli ingegneri una maggiore flessibilità durante la messa in servizio e l'integrazione del sistema.

Perché EtherNET/IP è importante per il controllo del movimento per carichi pesanti?

I macchinari industriali sono sempre più connessi attraverso le reti di comunicazione. Invece di trattare ciascun sensore come un componente isolato, le moderne architetture di automazione scambiano dati tra encoder, PLC, azionamenti, HMI e sistemi di supervisione.

EtherNet/IP è particolarmente utile quando un encoder deve diventare parte di un'infrastruttura Ethernet industriale più ampia. L'encoder può trasmettere informazioni sulla posizione attraverso la rete, supportando il monitoraggio centralizzato e il controllo coordinato della macchina.

• Integrazione di rete:La comunicazione Ethernet consente all'encoder di diventare parte di un'architettura di automazione connessa.
• Espansione flessibile:I dispositivi collegati in rete possono essere integrati in sistemi di controllo più ampi man mano che crescono i requisiti delle apparecchiature.
• Feedback digitale sulla posizione:Le informazioni sulla posizione assoluta supportano il monitoraggio accurato dei macchinari rotanti.
• Diagnostica remota:La comunicazione di rete può rendere più accessibili ai sistemi di controllo lo stato delle apparecchiature e le informazioni di feedback.
• Complessità di cablaggio ridotta:L'architettura Industrial Ethernet può semplificare la comunicazione rispetto a più connessioni di segnale individuali.

Questi vantaggi diventano particolarmente preziosi nella lavorazione dell'acciaio, nella produzione petrolchimica, nell'estrazione mineraria, nei sistemi di sollevamento e in altri ambienti in cui le macchine devono funzionare in modo continuo e affidabile.

Quali sono le principali caratteristiche tecniche?

1. Feedback di posizione assoluta ad alta risoluzione

L'encoder supporta la risoluzione monogiro fino a 18 bit e la risoluzione multigiro fino a 14 bit. Una risoluzione più elevata consente al sistema di controllo di distinguere cambiamenti più piccoli nella posizione di rotazione, il che è utile per le applicazioni che richiedono un posizionamento meccanico preciso.

2. Comunicazione EtherNet/IP da 100 Mbit

L'encoder utilizza la comunicazione Ethernet industriale EtherNet/IP con una velocità di trasmissione fino a 100 Mbit. Ciò fornisce un canale di feedback basato sulla rete adatto ai moderni sistemi di controllo industriale e alla comunicazione a livello di macchina.

3. Costruzione meccanica per impieghi gravosi

Un encoder per impieghi gravosi deve resistere a condizioni notevolmente più impegnative rispetto a un dispositivo di rilevamento per uso generale. La configurazione disponibile utilizza un alloggiamento in alluminio, con acciaio inossidabile disponibile come opzione. Il design supporta anche configurazioni di uscita del cavo radiale e assiale.

4. Protezione contro i rischi elettrici e di installazione

La protezione da inversione di polarità e da cortocircuito aiuta a ridurre le conseguenze di errori di cablaggio o installazione. L'encoder incorpora anche la protezione contro i fulmini e l'elettricità statica, che può rivelarsi utile in ambienti industriali elettricamente esigenti.

5. Configurazione meccanica flessibile

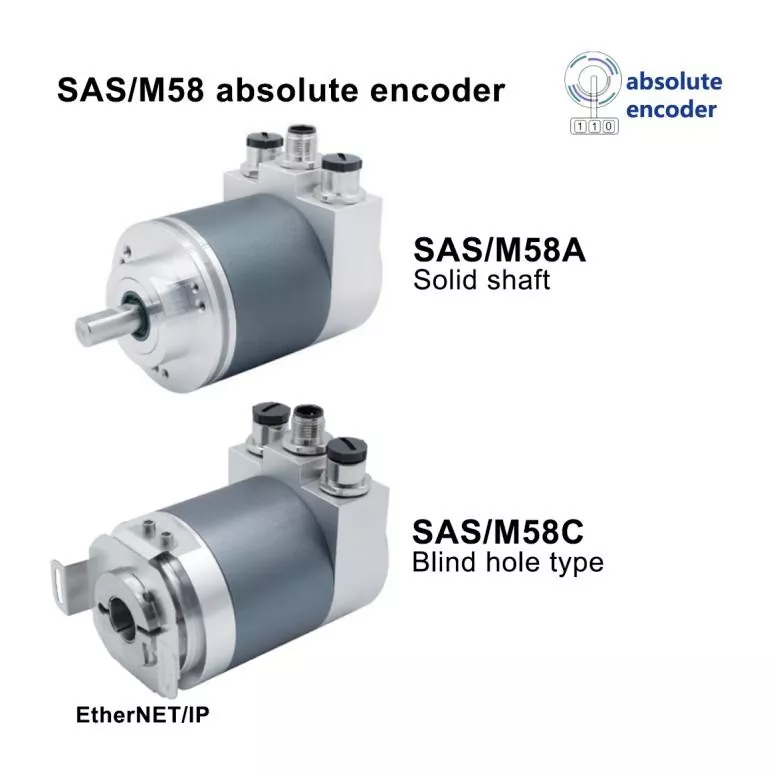

La piattaforma encoder da 58 mm supporta configurazioni con albero pieno e foro cieco. È possibile personalizzare le dimensioni dell'albero da 6, 8, 10, 12 e 15 mm, mentre le configurazioni multiple di connettori e flange aiutano gli ingegneri ad adattare l'encoder ai diversi layout della macchina.

Specifiche principali in breve

Le seguenti specifiche illustrano perché questo encoder può servire esigenti applicazioni di controllo del movimento in rete:

La scelta effettiva dell'encoder dovrebbe sempre basarsi sull'ambiente completo della macchina, comprese le dimensioni dell'albero, la velocità di rotazione, il carico meccanico, la temperatura, il livello di contaminazione, l'architettura di comunicazione e lo spazio di installazione.

Dove viene utilizzato?

Gli encoder Ethernet per impieghi gravosi sono particolarmente utili laddove il feedback di posizione deve rimanere affidabile mentre i macchinari funzionano in condizioni industriali difficili.

Attrezzature siderurgiche e metallurgiche

Le apparecchiature per la produzione dell'acciaio possono comportare vibrazioni elevate, impatto meccanico, calore e funzionamento continuo. Un encoder assoluto può fornire un feedback rotazionale per rulli, macchinari di lavorazione e apparecchiature di produzione automatizzate.

Sistemi petrolchimici e di raffineria

Gli impianti petrolchimici richiedono monitoraggio e automazione affidabili. Il feedback della posizione in rete può supportare il monitoraggio dello stato delle apparecchiature, meccanismi automatizzati e architetture di controllo remoto.

Miniere e macchinari pesanti

Le attrezzature minerarie sono esposte a polvere, vibrazioni e stress meccanici. La struttura robusta dell'encoder combinata con la comunicazione Ethernet industriale può supportare un feedback di posizione affidabile per macchinari intelligenti.

Attrezzature di sollevamento e sollevamento

I grandi sistemi di sollevamento richiedono un feedback rotazionale accurato per coordinare il movimento meccanico. I dati di posizione assoluta possono contribuire a un posizionamento e a un monitoraggio della macchina più prevedibili.

Produzione di energia e carta

Anche le apparecchiature per la produzione di energia e le linee automatizzate di produzione della carta possono trarre vantaggio dal feedback degli encoder in rete laddove il funzionamento continuo della macchina e il controllo centralizzato sono importanti.

Come dovresti selezionare l'encoder giusto?

La scelta di un encoder industriale dovrebbe iniziare dall'applicazione e non semplicemente dal protocollo di comunicazione. Un modello adatto deve soddisfare sia i requisiti elettrici che quelli meccanici.

1. Verificare la compatibilità dell'albero:Confermare il diametro dell'albero, i requisiti dell'albero pieno o del foro cieco, le dimensioni della flangia e i carichi meccanici consentiti.
2. Determinare la risoluzione:Selezionare la risoluzione monogiro e multigiro richiesta in base alla precisione di posizionamento e ai requisiti del controller.
3. Verifica la compatibilità di rete:Assicurarsi che il PLC o il controller industriale supporti l'architettura di comunicazione EtherNet/IP e CIP richiesta.
4. Valutare le condizioni ambientali:Considerare la temperatura, l'umidità, la polvere, l'olio, le vibrazioni, gli urti e le interferenze elettromagnetiche.
5. Conferma la velocità di rotazione:Assicurarsi che la velocità massima consentita dell'encoder superi la velocità effettiva della macchina con un margine operativo adeguato.
6. Considera l'installazione:Esaminare il tipo di connettore, la direzione di uscita del cavo, lo spazio di montaggio disponibile e l'accessibilità per la manutenzione.
7. Esaminare i requisiti di protezione:Adattare l'involucro e il livello di tenuta all'ambiente reale invece di fare affidamento solo sulle specifiche nominali della macchina.

Per gli ingegneri che confrontano prodotti diversi, è utile anche valutare il supporto tecnico, la capacità di personalizzazione, il controllo qualità, la documentazione e il servizio post-vendita. Questi fattori possono avere un effetto significativo sul costo totale del progetto e sull’affidabilità a lungo termine.

Domande frequenti

Qual è la velocità massima di comunicazione dell'encoder?

L'interfaccia EtherNet/IP supporta una velocità di trasmissione fino a 100 Mbit. Ciò rende l'encoder adatto all'integrazione in architetture di controllo Ethernet industriali.

L'encoder supporta sia la misurazione monogiro che quella multigiro?

SÌ. L'encoder supporta la misurazione della posizione assoluta sia monogiro che multigiro. La risoluzione a giro singolo può raggiungere 18 bit, mentre la risoluzione multigiro può raggiungere 14 bit.

Di quale alimentazione ha bisogno l'encoder?

L'intervallo di alimentazione specificato è 10–30 V CC, rendendolo compatibile con le comuni architetture di alimentazione di controllo industriale.

È possibile personalizzare la dimensione dell'albero e la configurazione meccanica?

SÌ. È possibile personalizzare le dimensioni dell'albero, comprese 6, 8, 10, 12 e 15 mm. È inoltre possibile selezionare diverse configurazioni di flangia, connettore e uscita cavo in base alle esigenze di installazione.

Quali ambienti sono adatti per questo tipo di encoder?

È destinato ad applicazioni industriali impegnative come la produzione di acciaio, impianti petrolchimici, macchinari di ingegneria pesante, attrezzature minerarie, sistemi di sollevamento, centrali elettriche e linee di produzione automatizzate. La protezione appropriata e la configurazione del materiale devono essere selezionate in base alle condizioni effettive del sito.

Conclusionee

Un encoder EtherNET IP per carichi pesanti può fornire una potente combinazione di feedback di posizione assoluto, connettività Ethernet industriale, alta risoluzione e robuste prestazioni meccaniche. Con caratteristiche quali risoluzione monogiro fino a 18 bit, comunicazione a 100 Mbit, configurazioni ad albero flessibile e protezione industriale, è particolarmente adatto all'automazione per carichi pesanti collegata in rete dove un feedback affidabile è fondamentale. Se state valutando le specifiche dell'encoder per una nuova macchina, aggiornando un sistema di automazione esistente o sviluppando una soluzione di controllo del movimento personalizzata,contattaciper discutere i requisiti applicativi, la configurazione meccanica e le esigenze di comunicazione con il team di ingegneri di Kunshan.
