MOTO MAREsviluppa alte prestazionilivicino al motore di azionamentosoluzioni per l'automazione industriale, la lavorazione meccanica di precisione e il posizionamento ad alta velocità. Fornendo un movimento lineare diretto senza meccanismi di trasmissione meccanica convenzionali, questi motori aiutano i produttori di apparecchiature a migliorare la precisione di posizionamento, la risposta dinamica e l'efficienza produttiva.
Un motore di azionamento lineare converte l'energia elettrica direttamente in un movimento rettilineo, eliminando la necessità di componenti di trasmissione intermedi come viti a ricircolo di sfere, cinghie e meccanismi a pignone e cremagliera. Questa architettura ad azionamento diretto riduce il gioco meccanico e l'usura correlata alla trasmissione consentendo al tempo stesso un'accelerazione elevata, un posizionamento ripetibile e un controllo del movimento reattivo. Dalla produzione di semiconduttori e taglio laser all'assemblaggio di componenti elettronici e all'ispezione automatizzata, i motori lineari sono sempre più preziosi nelle applicazioni che richiedono precisione e produttività. Questa guida spiega come funzionano i motori ad azionamento lineare, confronta le configurazioni comuni dei motori, ne delinea le applicazioni industriali e identifica i fattori essenziali che gli ingegneri dovrebbero valutare quando scelgono una soluzione.
Un motore lineare è un attuatore elettromagnetico che produce direttamente una spinta lineare anziché generare un movimento rotatorio che deve essere convertito in un movimento rettilineo. È comunemente inteso come un motore rotativo svolto: i suoi componenti elettromagnetici attivi sono disposti lungo un percorso lineare, consentendo a un componente in movimento di viaggiare lungo una pista magnetica.
In un tipico motore lineare a magnete permanente, i componenti principali includono:
A differenza di un motore rotativo convenzionale collegato a una vite a ricircolo di sfere, un motore lineare ad azionamento diretto non richiede un meccanismo di trasmissione da rotativo a lineare. Ciò lo rende particolarmente interessante per le macchine in cui il gioco meccanico, la conformità della trasmissione o le limitazioni di velocità influiscono sulle prestazioni.
Esplora la gamma di prodotti dei motori ad azionamento lineare SEA MOTION per esaminare le configurazioni disponibili e i parametri tecnici.
Il principio di funzionamento di un motore lineare si basa sulla forza elettromagnetica. Quando un servoazionamento fornisce corrente controllata agli avvolgimenti del motore, il campo magnetico risultante interagisce con i magneti permanenti o la struttura magnetica corrispondente per generare una spinta lineare.
Il processo di movimento generalmente segue quattro fasi:
Poiché il motore genera direttamente il movimento lineare, il sistema evita il gioco correlato alla trasmissione e gli errori di passo della vite. Tuttavia, la precisione complessiva del posizionamento dipende ancora dall'encoder, dalla regolazione del servo, dalla qualità della guida, dalla stabilità termica, dalla precisione di montaggio e dalla struttura della macchina.
Per le applicazioni che richiedono accelerazioni rapide e frequenti cambi di direzione, questo principio di azionamento diretto può migliorare la risposta dinamica e ridurre i tempi di assestamento quando il motore e il sistema di controllo sono correttamente dimensionati.
La trasmissione diretta elimina il gioco derivante dai meccanismi di trasmissione convenzionali. Se abbinato a un encoder lineare appropriato, a una struttura meccanica rigida e a un servocontrollore ben calibrato, un motore lineare può supportare un posizionamento altamente ripetibile per la produzione di precisione.
Senza lo stadio di trasmissione rotativo-lineare aggiuntivo, un motore lineare può rispondere rapidamente ai movimenti comandati. Questa funzionalità è utile per il posizionamento a corsa breve, il movimento alternativo ad alta frequenza e le linee di produzione che richiedono movimenti rapidi tra le stazioni di lavorazione.
I motori lineari non richiedono la regolazione di routine del gioco delle viti a ricircolo di sfere o della tensione della cinghia. Eliminano anche l'usura dei componenti della trasmissione. Guide lineari, cuscinetti, sistemi di raffreddamento, cavi e dispositivi di feedback potrebbero ancora richiedere ispezione e manutenzione.
La generazione diretta della spinta può ridurre le vibrazioni indotte dalla trasmissione e le irregolarità del movimento. In applicazioni quali il taglio laser, l'ispezione ottica e l'erogazione di precisione, il movimento stabile aiuta a mantenere condizioni di lavorazione costanti.
I motori di azionamento lineare possono essere integrati in stadi di posizionamento compatti, assi a corsa lunga, sistemi a portale e apparecchiature di automazione specializzate. La loro idoneità dipende dallo spazio di installazione disponibile, dalla spinta richiesta, dal design termico e dalla configurazione della guida.
Diverse strutture del motore offrono diverse combinazioni di densità di forza, forza di attrazione, comportamento termico e fluidità del movimento. SEA MOTION identifica diverse configurazioni di motori di azionamento lineare per diversi requisiti di attrezzatura.
| Serie di motori | Progettazione strutturale | Considerazione sulla selezione chiave | Potenziali applicazioni |
|---|---|---|---|
| SMJ | Design piatto magnetico con nucleo in ferro | Valutare i requisiti di spinta, attrazione magnetica e rigidità strutturale | Automazione industriale e lavorazioni meccaniche di precisione |
| SMUC | Design intermedio magnetico con nucleo in ferro | Considerare lo spazio di montaggio disponibile, i requisiti di forza e la disposizione degli assi | Sistemi di posizionamento specializzati e apparecchiature automatizzate |
| SMU-H | Design magnetico bilaterale con nucleo in ferro | Valutare la forza in uscita, l'equilibrio magnetico e l'integrazione meccanica | Sistemi di movimento industriale ad alta dinamica |

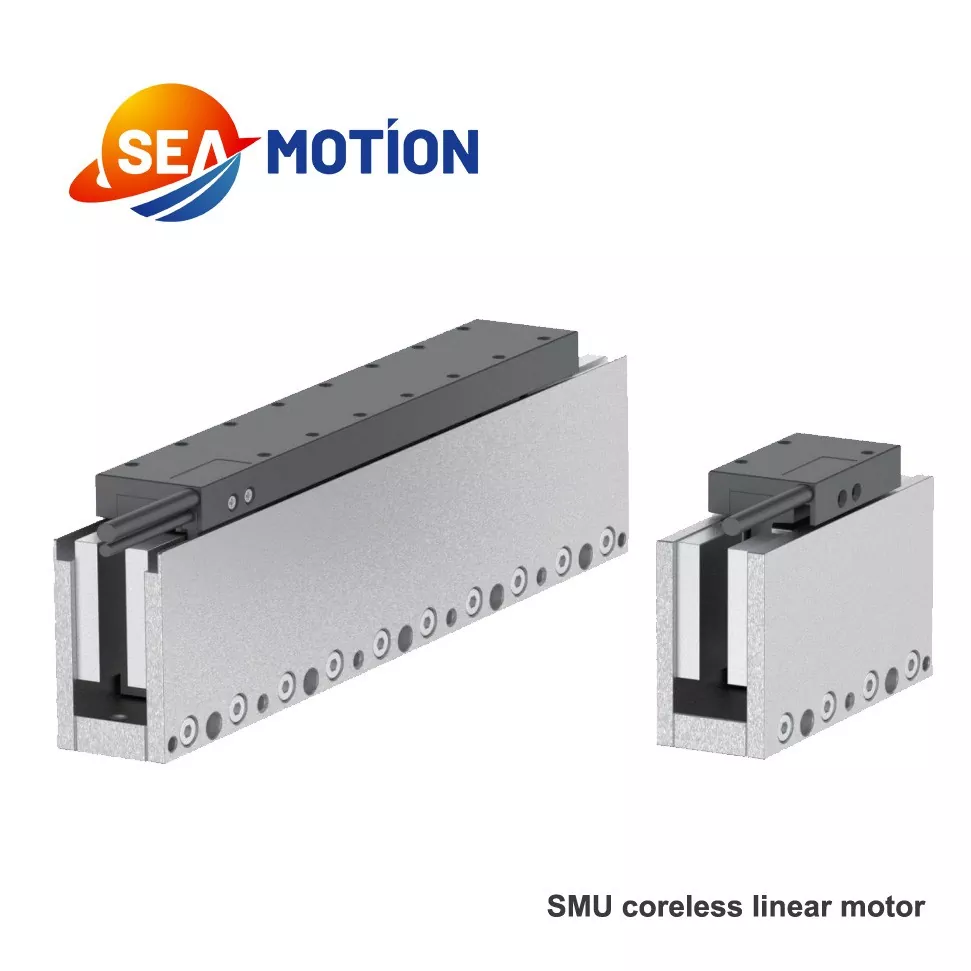

| SMU | Design magnetico bilaterale, senza ferro | Considera un basso cogging, un movimento fluido e una gestione termica | Posizionamento di precisione e processi di ispezione sensibili |
| SMJE/SMJD | Configurazioni semichiuse/completamente chiuse | Verificare i requisiti di protezione ambientale, accesso e installazione | Apparecchiature che richiedono una disposizione del motore più chiusa |
Questa tabella fornisce un quadro di selezione iniziale piuttosto che una classifica universale delle prestazioni. Confermare con il produttore le specifiche del modello corrente, i requisiti ambientali e l'idoneità dell'applicazione prima di finalizzare un progetto.
Per informazioni dettagliate sulla serie, visitare la pagina dei motori lineari SEA MOTION.
La movimentazione dei wafer, l'ispezione di precisione, l'incollaggio degli stampi e la lavorazione dei pannelli di visualizzazione richiedono movimenti accurati e posizionamenti ripetibili. I motori lineari possono supportare queste operazioni fornendo spostamenti rapidi e controllati e riducendo gli errori di movimento legati alla trasmissione.
Le apparecchiature di lavorazione laser e le macchine utensili ad alta precisione spesso necessitano di movimenti rapidi, accelerazione controllata e tracciamento accurato del percorso. Gli assi lineari a trasmissione diretta possono contribuire a migliorare la produttività e ridurre gli errori di posizionamento associati ai sistemi di trasmissione meccanica.
I sistemi di prelievo e posizionamento automatizzati, le macchine distributrici, le linee di assemblaggio dei componenti e le apparecchiature di ispezione visiva dipendono da un movimento coerente. I motori lineari possono supportare il funzionamento a cicli elevati e movimenti accurati tra le posizioni di lavorazione.
La produzione di batterie e celle solari implica posizionamento, allineamento, impilamento e ispezione ripetitivi. Un sistema di motori lineari adeguatamente progettato può aiutare a mantenere la ripetibilità soddisfacendo al tempo stesso i requisiti di accelerazione e tempo di ciclo della produzione automatizzata.
Le piattaforme di imaging, l'automazione del laboratorio e le apparecchiature di misurazione di precisione possono trarre vantaggio da un movimento fluido e controllabile. I progettisti devono inoltre considerare il rumore, le vibrazioni, l'aumento della temperatura, la pulizia e tutti i requisiti di sicurezza specifici dell'applicazione.
MOTO MARE sviluppa anche apparecchiature basate sulla tecnologia dei motori ad azionamento lineare, compreso il taglio laser ad alta precisione e sistemi di riconoscimento e ispezione visiva.
La scelta di un motore adatto richiede molto più che confrontare la velocità massima o la spinta di picco. Gli ingegneri dovrebbero valutare l'intero asse di movimento, compreso il carico, la guida, il servoazionamento, il dispositivo di feedback e il sistema di gestione termica.
Un utile punto di partenza per la forza di accelerazione è:
Forza di accelerazione richiesta = massa in movimento × accelerazione
Ad esempio, accelerare un assieme in movimento di 20 kg a 10 m/s² richiede 200 N di forza di accelerazione netta prima di tenere conto di attrito, gravità, forze di processo e altre perdite. La selezione finale del motore deve distinguere la spinta continua dalla spinta di picco e verificare che l'asse completo possa soddisfare il profilo di movimento richiesto.
Esamina le specifiche del motore di azionamento lineare del produttore e richiedi supporto tecnico quando il carico o il ciclo di lavoro sono impegnativi.
| Fattore di valutazione | Motore ad azionamento lineare | Vite a ricircolo di sfere o trasmissione a cinghia |
|---|---|---|
| Generazione del movimento | Spinta elettromagnetica lineare diretta | Movimento rotatorio convertito in corsa lineare |
| Gioco della trasmissione | Nessun gioco meccanico della trasmissione | Dipende dal design, dai componenti e dalla regolazione |
| Risposta dinamica | Può supportare un'elevata accelerazione e una risposta rapida | Limitato dall'inerzia della trasmissione, dalla rigidità e dal design meccanico |
| Usura meccanica | Nessuna usura delle viti a ricircolo di sfere o della trasmissione a cinghia | I componenti della trasmissione possono usurarsi nel tempo |
| Considerazioni termiche | La dissipazione del calore della bobina e la temperatura del magnete richiedono una valutazione | Il riscaldamento del motore, dei cuscinetti, delle viti e della trasmissione richiede una valutazione |
| Investimento iniziale | Può essere superiore a seconda della progettazione del sistema completo | Può essere economico per compiti di posizionamento convenzionali |
| Applicazioni più adatte | Profili di movimento esigenti, ad alta velocità e ad alta precisione | Posizionamento per scopi generali e sistemi sensibili ai costi |
Un motore lineare non è automaticamente la soluzione migliore per ogni macchina. Le viti a ricircolo di sfere e le trasmissioni a cinghia rimangono pratiche per molte applicazioni, soprattutto quando velocità e precisione moderate soddisfano i requisiti di processo. La scelta giusta dipende dall'obiettivo prestazionale, dall'architettura del sistema, dal costo del ciclo di vita e dall'ambiente operativo.
Sebbene i motori ad azionamento diretto eliminino numerosi componenti di trasmissione meccanica, la qualità dell'installazione rimane fondamentale per le prestazioni a lungo termine.
Prima della messa in servizio, testare il motore nell'intervallo di velocità, accelerazione, carico e ciclo di lavoro previsto. Registrare le prestazioni di posizionamento e la temperatura in condizioni operative rappresentative. Questi controlli aiutano a identificare i problemi di integrazione prima della produzione su vasta scala.
Il suo vantaggio principale è il movimento lineare diretto senza meccanismo di trasmissione rotatorio-lineare. Ciò elimina il gioco della trasmissione e può consentire un'accelerazione elevata, un posizionamento preciso e una manutenzione ridotta associata alle viti a ricircolo di sfere o alle cinghie.
SÌ. Molti motori lineari sono progettati per accelerazioni rapide, velocità di spostamento elevate e frequenti cambi di direzione. Le prestazioni effettive dipendono dalla spinta del motore, dalla massa in movimento, dalla capacità del servoazionamento, dal feedback dell'encoder, dalla rigidità meccanica e dai limiti termici.
I motori con nucleo in ferro utilizzano una struttura magnetica in ferro e possono fornire un'elevata densità di forza, ma è necessario considerare l'attrazione magnetica e le caratteristiche di cogging. I motori senza ferro eliminano il nucleo di ferro nel gruppo bobina mobile, il che può ridurre l'effetto cogging e migliorare la fluidità del movimento. La scelta migliore dipende dalla spinta, dalla precisione e dai requisiti termici dell'applicazione.
Il motore elimina la manutenzione associata ai tradizionali componenti di trasmissione a vite o cinghia. Tuttavia, il sistema completo potrebbe comunque richiedere l'ispezione di guide lineari, cavi, encoder, apparecchiature di raffreddamento, hardware di montaggio e altri componenti in base all'ambiente operativo e alle raccomandazioni del produttore.
Inizia definendo il carico utile, la distanza percorsa, la spinta continua e di picco, la velocità, l'accelerazione, la precisione di posizionamento, il ciclo di lavoro e le condizioni di installazione. Quindi verificare la compatibilità elettrica, i requisiti di raffreddamento, le opzioni di feedback e l'integrazione meccanica con il produttore.
MOTO MARE offre molteplici configurazioni di motori lineari per applicazioni di movimento di precisione. Per una raccomandazione adeguata, fornire la corsa richiesta, la massa in movimento, la velocità target, l'accelerazione, la precisione di posizionamento, il ciclo di lavoro e i vincoli di installazione. Il team di tecnici può utilizzare questi dettagli per identificare una configurazione appropriata.
Un motore di azionamento lineare può aiutare i produttori a superare i limiti dei sistemi di trasmissione convenzionali fornendo una spinta lineare diretta, un controllo del movimento reattivo e una ridotta usura correlata alla trasmissione. I suoi vantaggi sono particolarmente rilevanti per le apparecchiature per semiconduttori, la lavorazione meccanica di precisione, la lavorazione laser, l'assemblaggio di componenti elettronici e l'ispezione automatizzata. Il successo dell'implementazione dipende dalla selezione della struttura corretta del motore, dall'adattamento della spinta continua e di picco al carico reale e dall'integrazione del motore con guide, feedback, servoazionamenti e gestione termica adeguati.
Che tu stia aggiornando una macchina esistente o sviluppando una nuova piattaforma di automazione, SEA MOTION può aiutarti a valutare le opzioni del motore di azionamento lineare per la tua applicazione. Visita la pagina ufficiale del prodotto del motore di azionamento lineare per esaminare le configurazioni disponibili e i parametri tecnici. Se hai bisogno di assistenza con la selezione del modello, i requisiti prestazionali o una soluzione specifica per il progetto,contattaciper discutere le vostre esigenze e richiedere un preventivo su misura.
