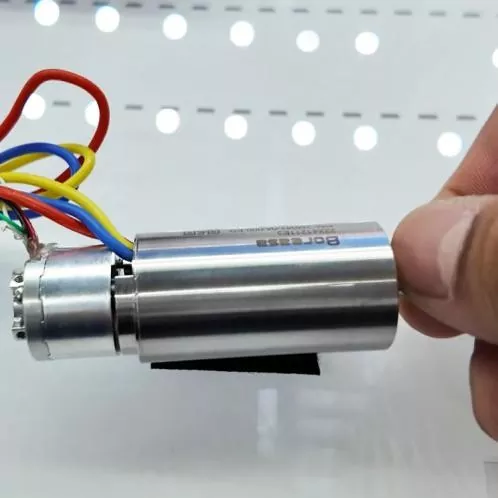

La serie EC-Micro di encoder fotoelettrici multigiro assoluti presenta dimensioni di installazione estremamente ridotte. Disponibili in diametri esterni da 8 mm a 26 mm, con struttura cava, funzionalità a 17 bit, velocità massima di 20.000 giri/min e opzioni di personalizzazione supportate. La serie EC-Micro di encoder fotoelettrici assoluti multigiro miniaturizzati risponde all'esigenza di posizionamento ad alta precisione in prodotti come motori senza nucleo, mani abili e moduli ZR, dove lo spazio di installazione interno limitato ne impedisce l'applicazione. Inoltre, grazie alle caratteristiche degli encoder ottici, offrono capacità anti-interferenza maggiori rispetto agli encoder magnetici.
La serie EC-Micro di encoder fotoelettrici multigiro assoluti è un encoder ottico multigiro assoluto utilizzato in motori senza nucleo, mani abili, moduli ZR e installazioni con vincoli di spazio.
La serie EC-Micro di encoder fotoelettrici multigiro assoluti miniaturizzati è un prodotto con un potenziale di mercato significativo nella catena di fornitura JINGYUE MOTION CONTROL. Le sue dimensioni compatte gli consentono di soddisfare le esigenze dei motori coreless con un diametro esterno di 8 mm-26 mm e può essere utilizzato anche in servomotori CC miniaturizzati o moduli ZR.

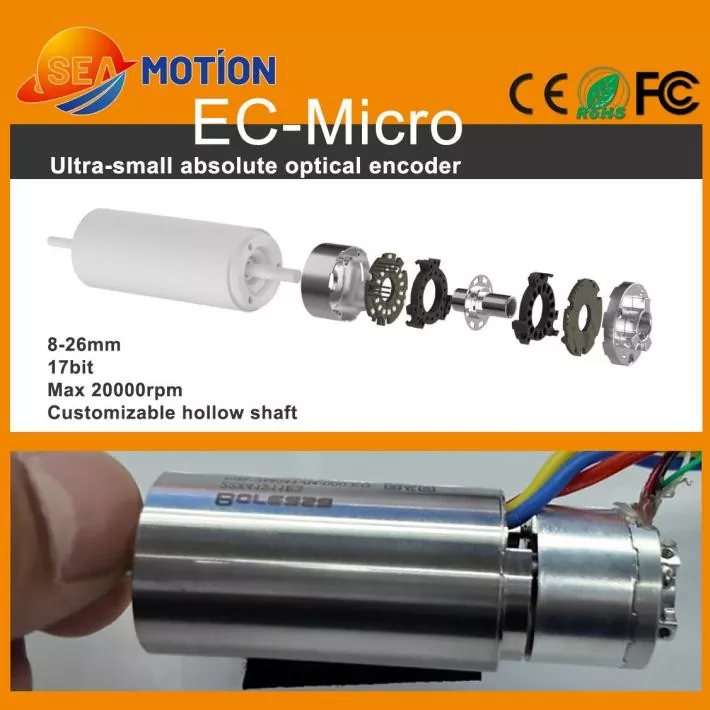

L'encoder fotoelettrico assoluto multigiro miniaturizzato della serie EC-Micro presenta un diametro esterno di 8 mm-26 mm, una struttura cava (personalizzazione supportata), risoluzione a 17 bit e una velocità massima di 20.000 giri/min.
|
Parametro |
Specifica |
|
Risoluzione |
17bit |
|
Interfaccia di uscita |
RS485 |
|
Velocità di trasmissione |
2,5 Mbps |
|
Errore cumulativo |
±80" |
|
Errore continuo |
±5" |
|
Ripetibilità |
12bit |
|
Gamma multigiro |
24bit@Risoluzione 17bit;16bit@Risoluzione 23bit |
|
Parametro |
Specifica |
|
Alloggiamento |
Alluminio |
|
Dimensioni |

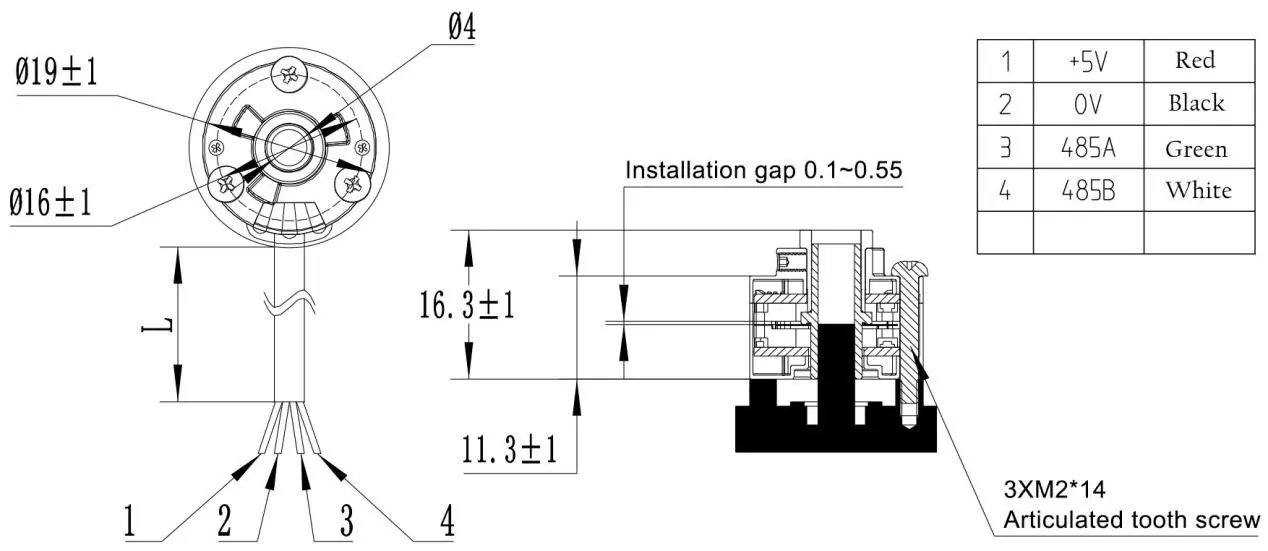

ø19mm,H=14,5mm / Personalizzabile |
|
Viti di montaggio |
M2 |
|
Diametro dell'albero motore |
4-6 mm |
|
Disco di codice |
Acciaio inossidabile |
|
Spostamento consentito dell'albero |
Radiale ±0,1 mm; Assiale ±0,1 mm |
|
Accelerazione angolare |
Massimo: 80000 giri/min |
|
Velocità massima consentita |
20000 giri/min |
|
Classe di protezione |
IP40 (dopo l'installazione) |
|
Parametro |
Specifica |
|
Tensione in ingresso |
CC 5 V ± 5% |
|
Collegamento elettrico |
Interfaccia di saldatura PCB a 5 pin |
|
Corrente operativa |
≤150mA (senza carico) |
|
Precisione del rilevamento del surriscaldamento |
±3℃ |
|
Tempo di salita/discesa del livello di uscita |
≤100ns |
|
Vita elettrica |
24000 ore (MTBF 85℃) |
|
Parametro |
Specifica |
|
Temperatura |
Temperatura operativa: da -20 ℃ a 85 ℃; Temperatura di conservazione: da -40 ℃ a 105 ℃ |
|
Umidità |
10%-90% (senza condensa) |
|
Altitudine applicabile |
≤2000m |
|
Tempo di conservazione |
45 giorni |
|
Certificazioni di prodotto |
CE, RoHS, FCC |
|
Garanzia |
1 anno |
L'encoder fotoelettrico multigiro assoluto miniaturizzato della serie EC-Micro presenta una risoluzione a 17 bit, comunicazione RS485 e nucleo cavo multigiro assoluto personalizzabile.
Le applicazioni includono:
1. Motori senza nucleo;
2. Mani abili;
3. Moduli ZR;
