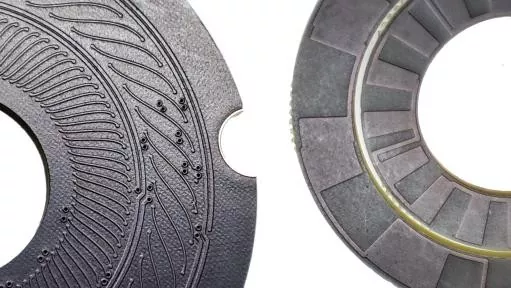

Encoder induttivo assoluto multigiro

SEA MOTION è un affidabile fornitore cinese di encoder induttivi assoluti multigiro, che fornisce encoder induttivi assoluti multigiro ad alte prestazioni per la misurazione del movimento rotatorio continuo multiciclo. Superando i limiti del posizionamento a giro singolo, questo encoder registra accuratamente l'angolo di rotazione e i giri totali all'interno di rotazioni multiple tramite rilevamento induttivo ed elaborazione intelligente del segnale. Memorizza tutti i dati di posizione e svolta in modo permanente, senza perdita di dati dopo lo spegnimento e senza necessità di ripetute calibrazioni dello zero.

Video aziendale

Parametro

Parametro elettrico

Questo encoder integra alta precisione e capacità di misurazione a lunga distanza. Supporta centinaia o addirittura migliaia di giri di monitoraggio continuo della posizione mantenendo l'uscita del segnale ad alta risoluzione e bassa latenza. Adottando la tecnologia induttiva di livello industriale, presenta una forte capacità anti-interferenza, resistenza agli urti e resistenza all'umidità, adatta per un funzionamento industriale ininterrotto a lungo termine. Supporta diverse interfacce di comunicazione industriale ed è compatibile con complessi sistemi di controllo automatico, con eccellente stabilità e scalabilità.

Video dei prodotti

Definizioni dei terminali

Dimensioni dei prodotti

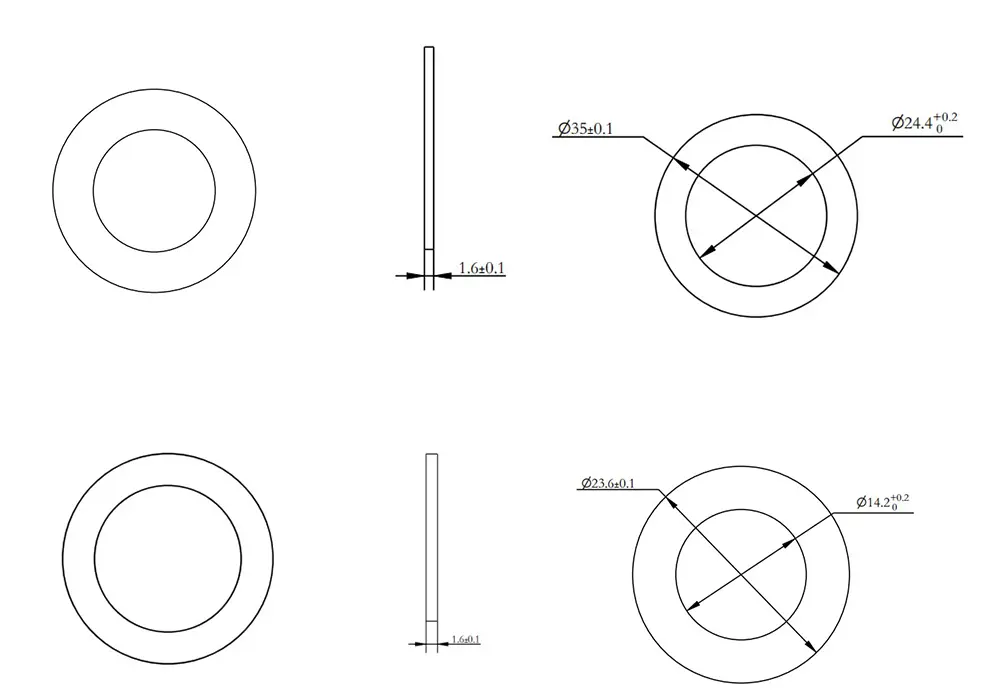

Dimensioni del rotore/esterno e interno

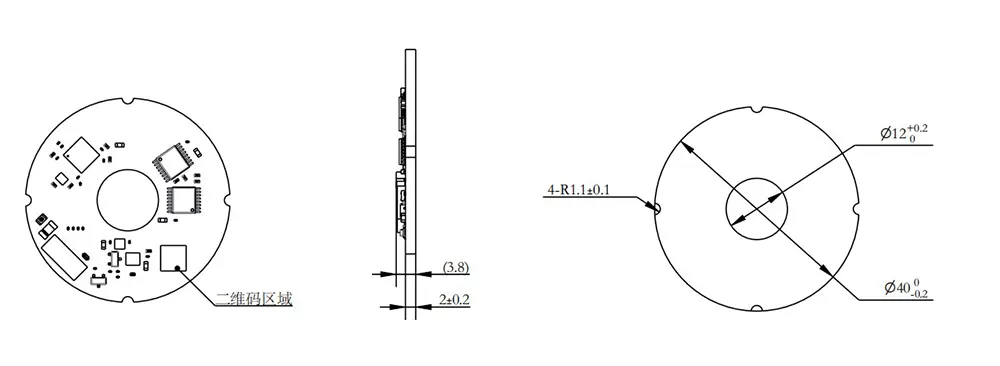

dimensioni dello statore

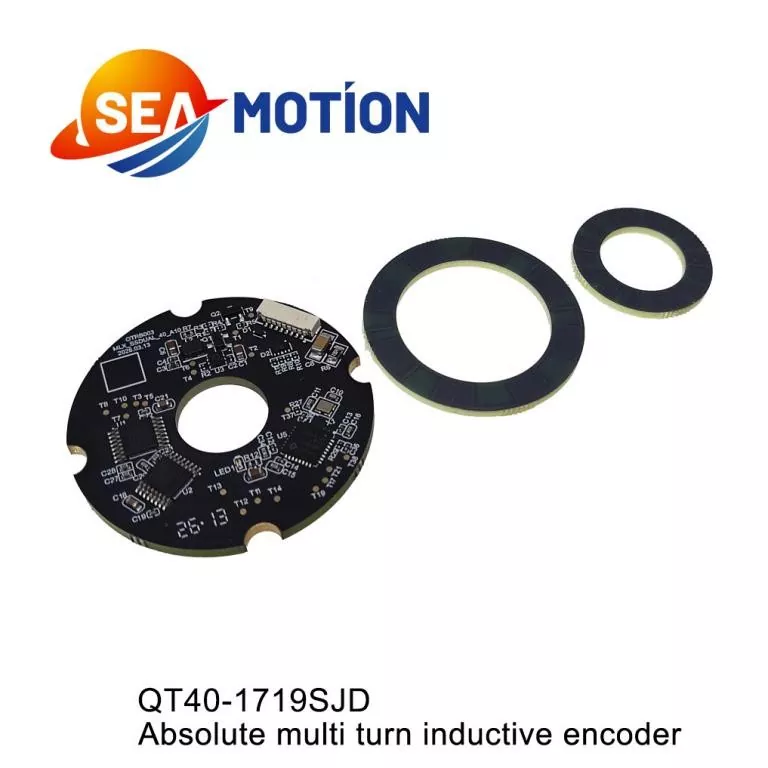

Q T 40-1719 S JD

①②③  ④  ⑤ ⑥

①-Q: encoder induttivo serie DM Q

②-T: doppio encoder lpsilaterale

③-40: diametro esterno dello statore 40 mm

④-1719: 17: risoluzione encoder motore: 17 bit;

19: Risoluzione riduttore: 19 bit

⑤-S: Tipo di segnale: SPI

⑥-JD: radiale (uscita terminale orizzontale)

L'encoder induttivo assoluto multigiro è l'apparecchiatura principale per il controllo del movimento a corsa lunga e multigiro. È ampiamente utilizzato in macchinari industriali pesanti, sistemi di trazione per ascensori, apparecchiature per la generazione di energia eolica, meccanismi rotanti aerospaziali e grandi dispositivi di sollevamento automatizzati. Fornisce un feedback affidabile della posizione multigiro per movimenti rotatori a lunga distanza e multiciclo, garantendo un controllo preciso e un funzionamento sicuro di grandi apparecchiature industriali.

Video di installazione

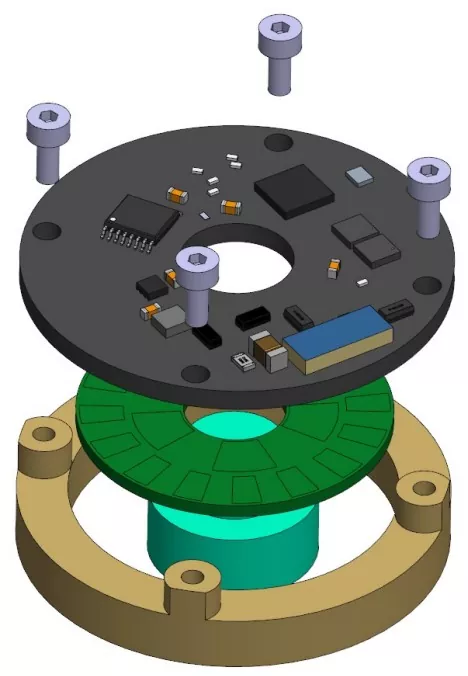

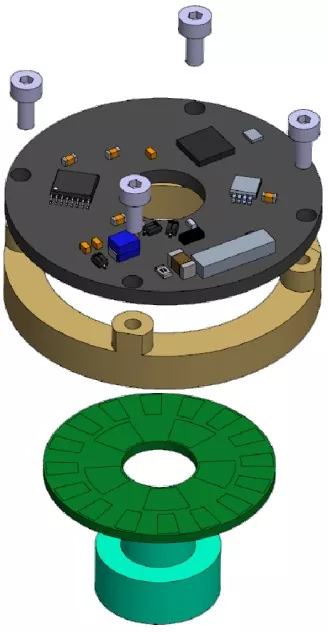

Diagramma di installazione                  Strumenti necessari per l'installazione

Cacciavite dinamometrico Phillips

Chiave dinamometrica a chiave esagonale da 1,5 mm (sistema metrico)

4 viti a testa cilindrica Phillips M2x5,5 con rondelle piatte

2 viti di fermo a tazza con esagono incassato M3x3

8 viti a testa svasata Phillips M1.6x6

Sequenza di installazione

Installazione del rotore:

① Montare il rotore dell'encoder sull'albero motore e posizionarlo correttamente;

②Utilizzare l'adesivo DP460 per fissare saldamente la piastra del rotore dell'encoder al manicotto dell'albero.

[Nota]:

1) Se è necessario regolare l'altezza del rotore, eseguire la fase di serraggio solo dopo aver completato la regolazione;

2) Per evitare che le viti si allentino, applicare preventivamente adesivo frenafiletti sui fori filettati o utilizzare viti prerivestite.

La coppia di serraggio consigliata è 7 ± 0,2 kgf·cm.

Installazione dello statore:

① Posizionare lo statore dell'encoder sulla superficie di montaggio e allineare i quattro fori delle viti;

② Utilizzando un cacciavite dinamometrico Phillips, inserire le quattro viti una alla volta

(Vite a testa cilindrica Phillips M2x5,5 + gruppo rondella piatta).

[Nota]: per evitare che le viti si allentino, applicare prima l'adesivo frenafiletti sui fori filettati o utilizzare viti prerivestite. Coppia di serraggio consigliata: 2,8 ± 0,2 kgf·cm.
