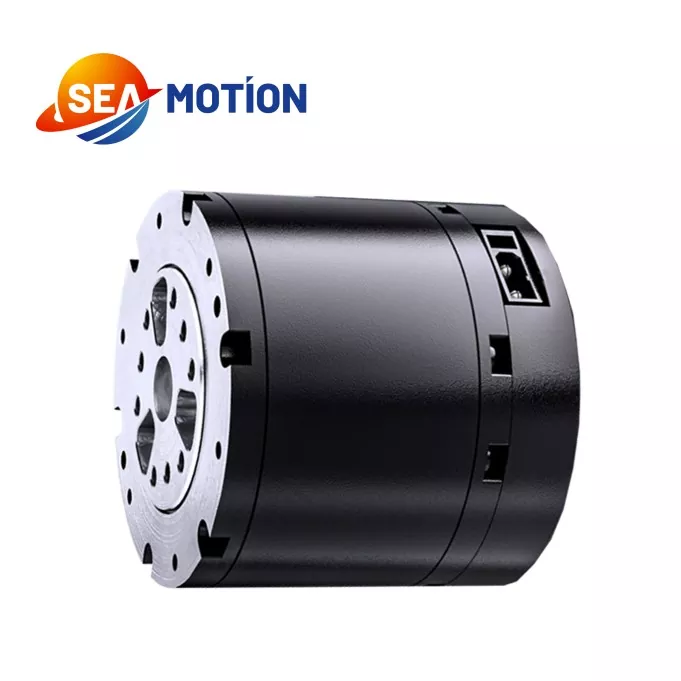

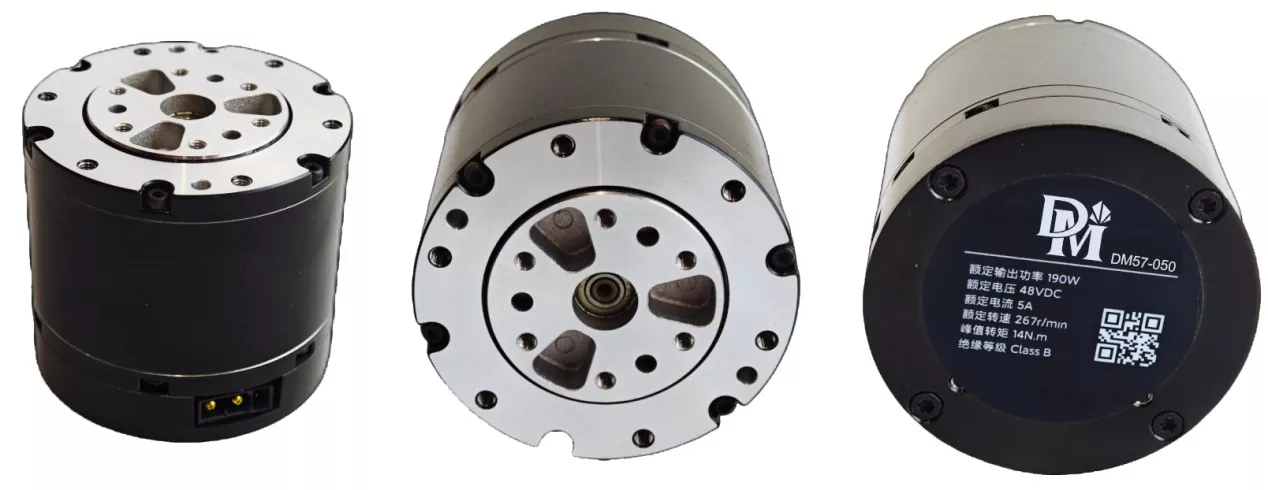

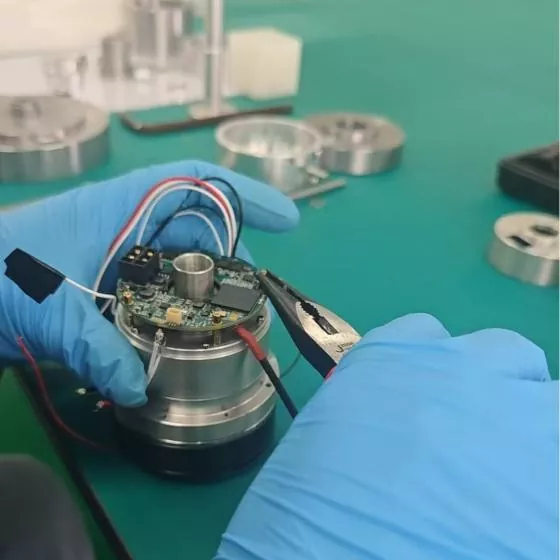

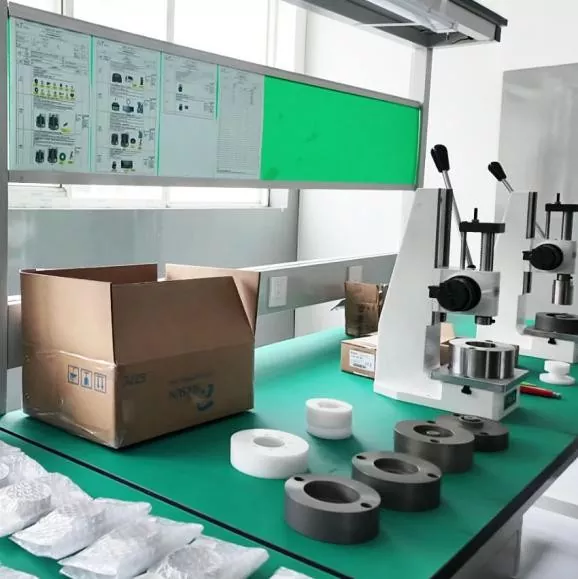

Il modulo giunto planetario SEA MOTION è uno dei nostri prodotti principali di punta, ottimizzato con la struttura del riduttore planetario che vanta un design più semplice e una maggiore efficienza in termini di costi rispetto ai riduttori armonici. Dotato di motori torque senza telaio ad alte prestazioni, doppio feedback dell'encoder magnetico ed esclusivi driver dedicati, raggiunge una coppia stabile e una precisione operativa affidabile. Il nostro team riunisce talenti senior del settore con la migliore esperienza di ricerca e sviluppo robotica congiunta e di gestione della catena di fornitura transfrontaliera. Costruiamo un sistema completo di produzione e controllo qualità, collaborando con produttori di macchinari e riduttori di prima qualità. Ogni modulo viene sottoposto a test standardizzati per garantire prestazioni stabili e prestazioni ad alto costo per applicazioni robotiche industriali e intelligenti.
|
Parametro |
Valore |
|
Tensione nominale |
48 V |
|
Intervallo di tensione di lavoro |
24V-60V |
|
Potenza di uscita nominale |
140 W±10% |
|
Coppia nominale |
5N.m |
|
Coppia di picco |
14N.m |
|
Direzione di corsa |
Orario/antiorario |
|
Intervallo di temperatura di lavoro |
Da -20 ℃ a 50 ℃ |
|
Intervallo di umidità di lavoro |
Dal 5% all'85% |
|
Intervallo di temperatura di conservazione |
Da -30 ℃ a 70 ℃ |
|
Grado di isolamento |
B |
|
Nessuna velocità di carico |
315 giri/min±10% |
|
Corrente a vuoto |
0,5 braccia |
|
Velocità di carico nominale |
260 giri/min±10% |
|
Corrente di fase del carico nominale/A |
4,7 Apk±10% |
|
Corrente di picco di fase |
15,5 Apk±10% |
|
Resistenza di isolamento/avvolgimento statorico |
CC 500 V CA, 100 M Ohm |
|
Resistente all'alta tensione/guscio dello statore |
600 V CA, 1 s, 2 mA |
|
BEF |
0,095 Vrm/giri/min±10% |
|
Resistenza del filo |
1,5Ω±10% |
|
Costante di coppia |
1,48 N.m/Arms |
|
Induttanza del motore |
750μH±20% |
|
Poli |
28 |
|
Fase |
3 |
|
Tipo di guida |
DSP |
|
Rapporto |
10:1 |
|
Peso/g |
310 g±3 g |
|
Tipo e quantità di encoder |
Magnetico /2 pz |
|

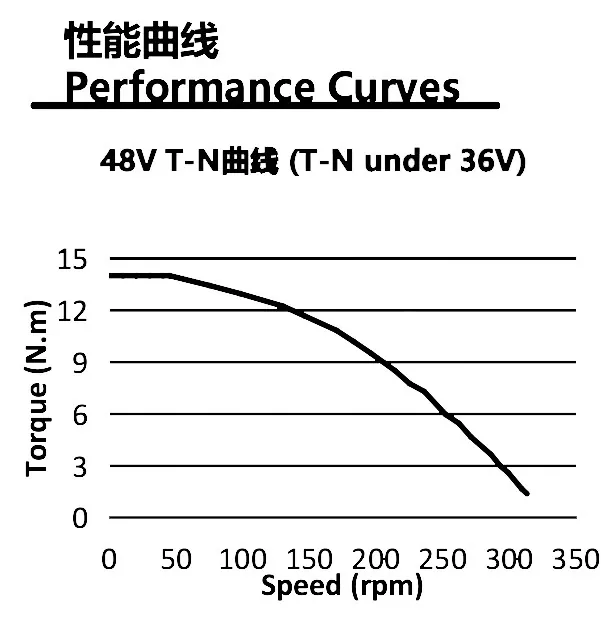

Carico (N.m) |
Orario di lavoro (i) |
|
5 |
Valutato |
|
7 |
120 |
|
10 |
18 |
|
12 |
10 |
|
14 |
5 |
Caratterizzato da un design strutturale razionale, prestazioni dinamiche stabili e notevoli vantaggi in termini di prezzo, il modulo giunto planetario SEA MOTION abbassa la soglia industriale per l'implementazione dei giunti robotici. Il doppio feedback dell'encoder magnetico garantisce un rilevamento accurato del movimento, mentre il driver dedicato abbinato ottimizza la stabilità operativa complessiva. È ampiamente utilizzato nei robot umanoidi, nei cani macchina e nei bracci collaborativi che richiedono un controllo di media e alta precisione. Si adatta anche ai robot di raccolta e agli scooter elettrici, fornendo un supporto per giunti di potenza duraturo, economico e ad alta stabilità per vari dispositivi robotici mobili e industriali intelligenti.
