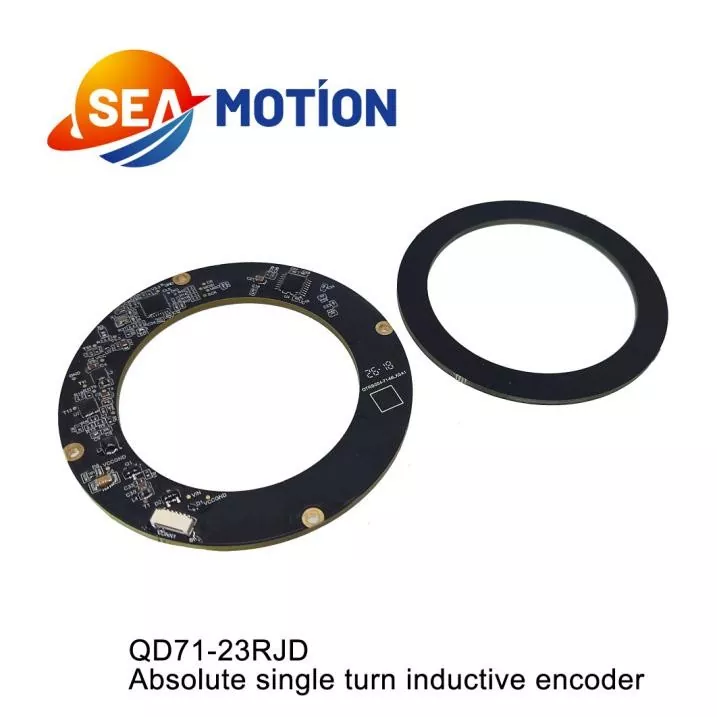

Encoder induttivo assoluto monogiro

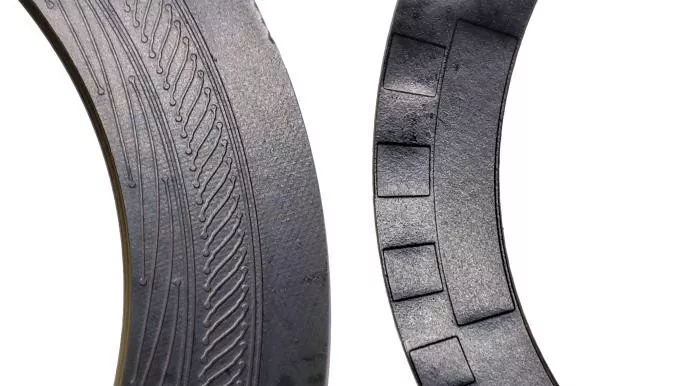

In qualità di affidabile produttore cinese di encoder induttivi assoluti monogiro, SEA MOTION è specializzato in encoder induttivi assoluti monogiro progettati per un posizionamento preciso a cerchio completo da 0 a 360°. Questo dispositivo di rilevamento professionale calcola le posizioni angolari assolute attraverso l'accoppiamento induttivo del segnale, emettendo una codifica esclusiva per ciascun angolo entro una rotazione. Non richiede alcuna operazione di homing dopo il ripristino dell'alimentazione e mantiene dati di posizione accurati in tempo reale, essendo la scelta ideale per il monitoraggio del movimento rotatorio a ciclo singolo.

Video aziendale

Parametro

Parametro elettrico

Il prodotto vanta vantaggi distinti di alta precisione ed elevata stabilità. Raggiunge un errore angolare estremamente basso e un'elevata ripetibilità, supportando il rilevamento dell'angolo ad alta risoluzione. Esente da usura meccanica dei contatti, è caratterizzato da una lunga durata e zero costi di manutenzione giornaliera. Resistente alle interferenze elettromagnetiche, alle alte temperature e all'inquinamento industriale, mantiene prestazioni costanti in condizioni di lavoro complesse. La sua struttura semplice, la facile installazione e la forte compatibilità lo rendono adattabile a vari sistemi di controllo del movimento standard.

Video dei prodotti

Definizioni dei terminali

Dimensioni dei prodotti

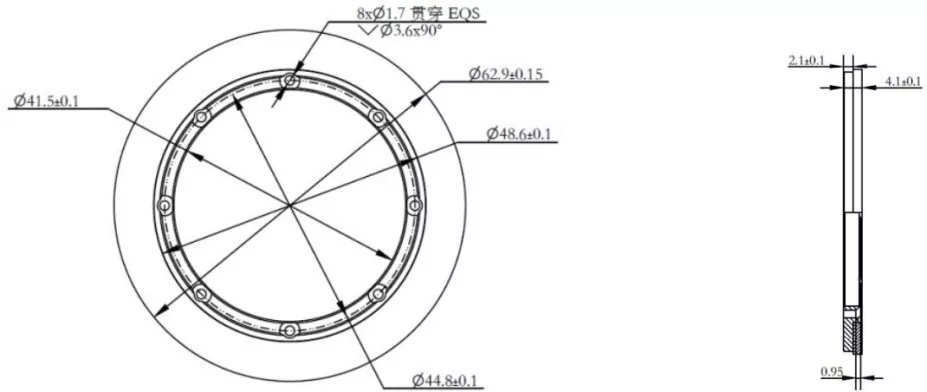

Dimensioni del rotore

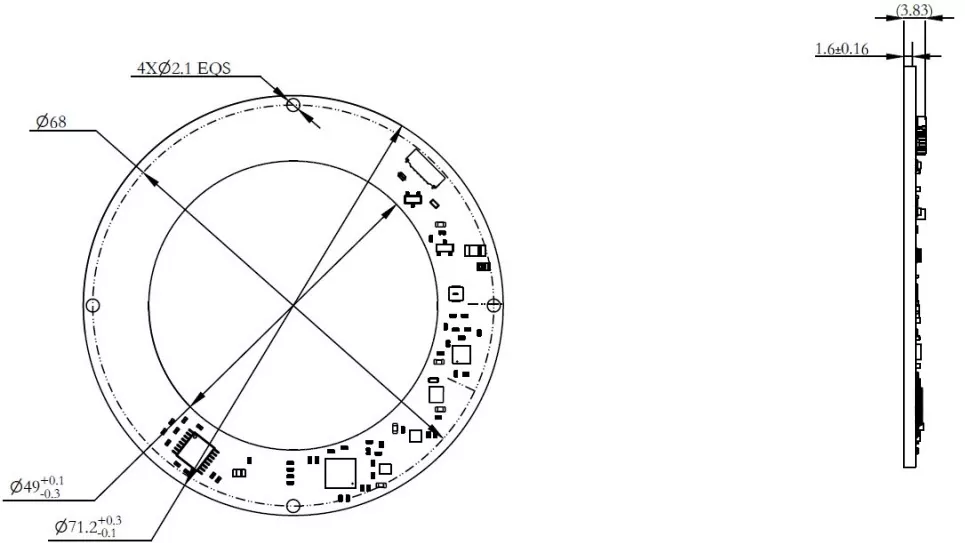

dimensioni dello statore

Q D71 - 23 R JD

①②③  ④ ⑤ ⑥

①-Q: encoder induttivo serie DM Q

②-D: encoder singolo

③-71: diametro esterno 71 mm

④-23: Risoluzione dell'encoder: 23 bit

⑤-B: Tipo di segnale: RS485

⑥-JD: radiale (uscita terminale orizzontale)

L'encoder induttivo assoluto a giro singolo viene applicato principalmente in scenari di posizionamento e controllo rotativo ad angolo singolo. È ampiamente utilizzato in piattaforme rotanti industriali, componenti rotanti di apparecchiature mediche, sistemi pan-tilt di telecamere, moduli rotanti di strumenti di prova e piccoli meccanismi servorotanti. Fornisce un feedback angolare preciso per movimenti rotatori a ciclo breve, garantendo un posizionamento accurato e un funzionamento stabile delle apparecchiature rotanti di precisione.

Video di installazione

Diagramma di installazione                 Strumenti necessari per l'installazione

Cacciavite dinamometrico Phillips

Chiave dinamometrica a chiave esagonale da 1,5 mm (sistema metrico)

4 viti a testa cilindrica Phillips M2x5,5 con rondelle piatte

2 viti di fermo a tazza con esagono incassato M3x3

8 viti a testa svasata Phillips M1.6x6

Sequenza di installazione

Installazione del rotore:

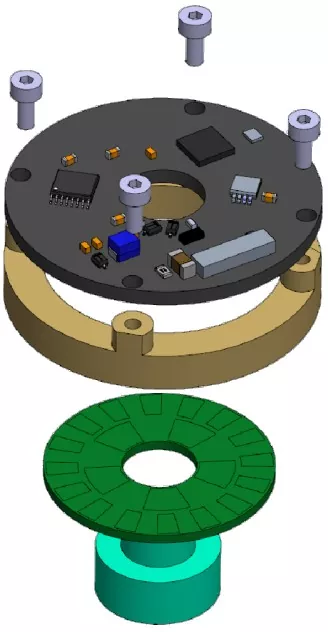

① Montare il rotore dell'encoder sull'albero motore e posizionarlo correttamente;

②Utilizzare l'adesivo DP460 per fissare saldamente la piastra del rotore dell'encoder al manicotto dell'albero.

[Nota]:

1) Se è necessario regolare l'altezza del rotore, eseguire la fase di serraggio solo dopo aver completato la regolazione;

2) Per evitare che le viti si allentino, applicare preventivamente adesivo frenafiletti sui fori filettati o utilizzare viti prerivestite.

La coppia di serraggio consigliata è 7 ± 0,2 kgf·cm.

Installazione dello statore:

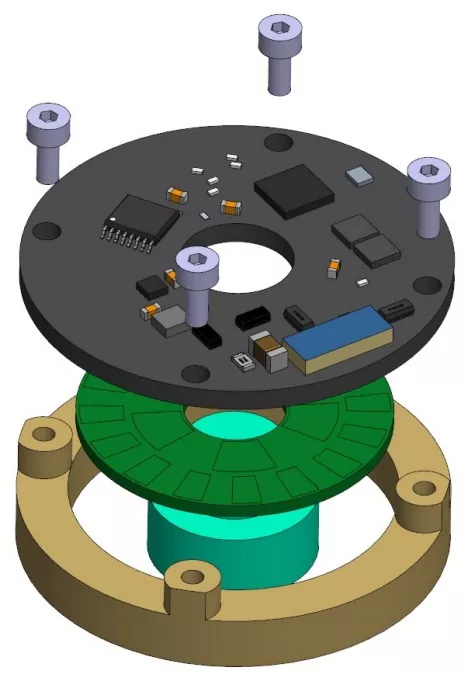

① Posizionare lo statore dell'encoder sulla superficie di montaggio e allineare i quattro fori delle viti;

② Utilizzando un cacciavite dinamometrico Phillips, inserire le quattro viti una alla volta

(Vite a testa cilindrica Phillips M2x5,5 + gruppo rondella piatta).

[Nota]: per evitare che le viti si allentino, applicare prima l'adesivo frenafiletti sui fori filettati o utilizzare viti prerivestite. Coppia di serraggio consigliata: 2,8 ± 0,2 kgf·cm.
