Micro servoazionamenti CC

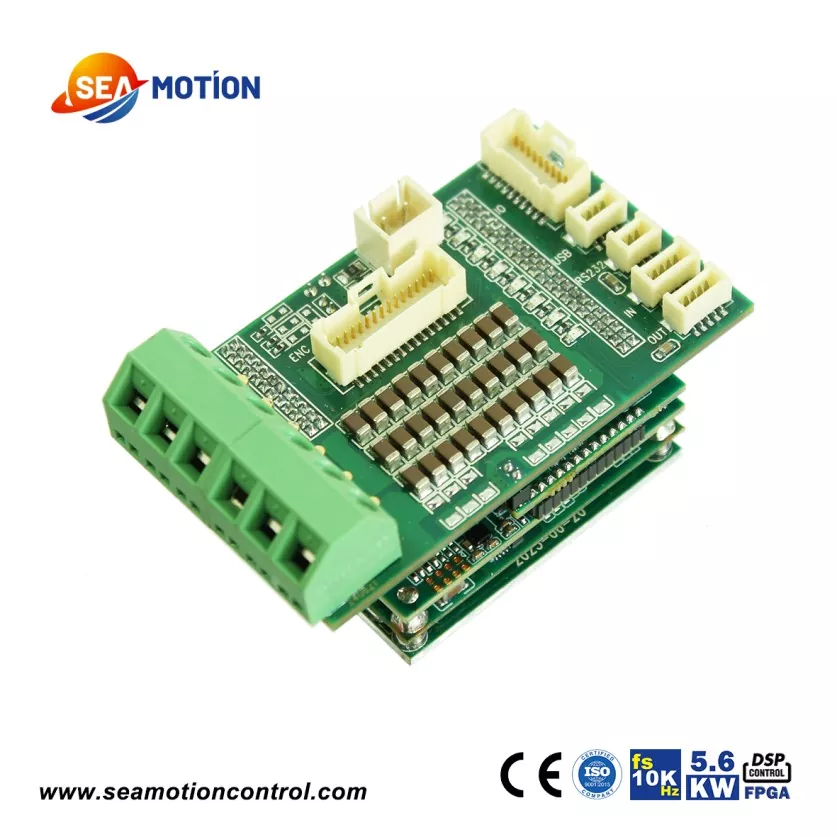

I servoazionamenti Micro Dc SEA1-80A vantano dimensioni estremamente compatte e un'elevata densità di potenza. Questa unità delle dimensioni di un uovo può produrre continuamente fino a 5600 W di potenza effettiva. Presenta una frequenza di campionamento di 10kHz, 6 ingressi digitali e 2 uscite digitali. La sua ricca interfaccia supporta quasi tutti i feedback dell'encoder, incluso il doppio feedback incrementale e assoluto, nonché il risolutore e il doppio feedback assoluto.

I servoazionamenti Micro Dc SEA1-80A possono essere applicati a quasi tutti i campi. Le sue dimensioni ultra-ridotte, l'altissima precisione, l'altissima capacità di corrente e la forte versatilità sono i vantaggi che l'azionamento SEA1-80A apporta al prodotto.

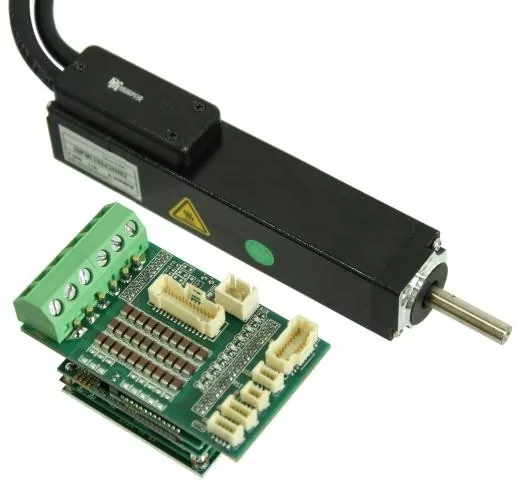

Si tratta di una soluzione di controllo del movimento della tecnologia JINGYUE basata sul servoazionamento cc SEA e un servomotore con flangia da 8 mm, che è stato ampiamente utilizzato negli incollatori di stampi.

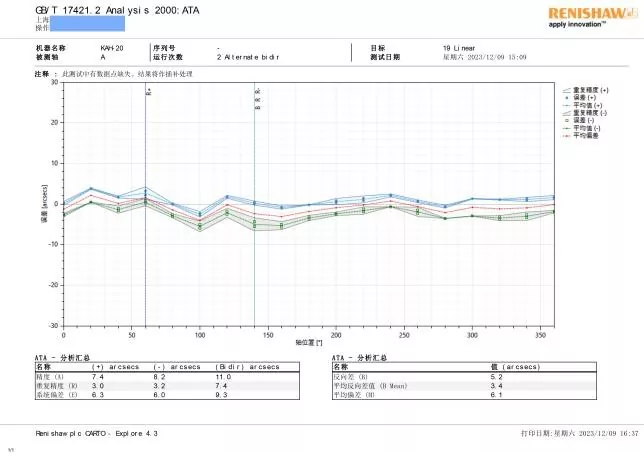

Il servoazionamento SEA DC utilizza un'architettura DSP+FPGA, che conferisce al prodotto una risposta ad alta velocità senza precedenti e potenti capacità di elaborazione dei dati. Abbiamo utilizzato un interferometro laser Renishaw per testare la precisione del controllo del servoazionamento SEA DC e i risultati mostrano che il servoazionamento SEA DC funziona in modo eccellente.

La serie SEA di servoazionamenti DC comprende attualmente le serie quadrate 1-80A, 140A, 210A; e serie di anelli C49, C68, C81 (con diametri esterni cavi rispettivamente di 49 mm, 68 mm e 81 mm).

Parametro del prodotto (Specifica)

Le correnti nominali del servoazionamento CC SEA1-80A sono 1 A, 3 A, 6 A, 10 A, 15 A, 25 A, 50 A, 70 A e 80 A (80 V).

Le tensioni nominali sono 100 V e 80 V. Si consiglia tuttavia di utilizzare la tensione di alimentazione nominale per alimentare il driver e che la tensione di alimentazione massima non superi i valori indicati

nella tabella.

I valori di tensione e corrente sopra menzionati si riferiscono alla tensione e alla corrente del bus di alimentazione. In realtà, la tensione e la corrente che raggiungono le linee di fase saranno inferiori ai valori

alla linea dell'autobus.

Quando si sceglie un prodotto di azionamento è necessario tenere conto del parametro "corrente continua effettiva".

La potenza massima in uscita continua del SEA1-80A è 5,6 kW.

Caratteristica e applicazione del prodotto

Descriviamo il prodotto di azionamento SEA1-80A con le seguenti caratteristiche:

1. Dimensioni estremamente ridotte, solo le dimensioni di un uovo.

2. Densità di potenza molto elevata, che supporta motori CC fino a 5,6 kW.

3. Precisione di controllo estremamente elevata, che supporta il feedback di quasi tutti gli encoder tradizionali. Supporta il doppio feedback incrementale + assoluto e il risolutore + doppio feedback assoluto.

4. Frequenza di campionamento corrente di 10 KHz, larghezza di banda elevata, elevata linearità e alta risposta.

5. Ampia gamma di applicazioni.

Può essere applicato a quasi tutti i settori. Per le applicazioni che richiedono un controllo preciso del movimento, il SEA1-80A è particolarmente adatto.

Il servoazionamento DC è stato ampiamente utilizzato nel settore dell'intelligence incorporata. Un noto produttore cinese di lupi robotici ha acquistato e utilizzato il servoazionamento DC SEA1-80A nei suoi prodotti per lupi robotici.

Nel campo dei dispositivi medici, i prodotti con servoazionamento DC SEA 1-80A vengono utilizzati in robot chirurgici, esoscheletri e apparecchiature per test biochimici.

Nel campo dei circuiti integrati e delle apparecchiature per semiconduttori, il SEA1-80A viene utilizzato nella gestione dei wafer, nelle macchine per cubetti, nei die bonder, nelle stazioni sonda e nelle macchine di posizionamento. I prodotti della serie SEA di JINGYUE TECHNOLOGY sono anche ampiamente utilizzati nelle piattaforme girevoli radar, nella simulazione del movimento, nelle apparecchiature di localizzazione fotoelettrica e negli spintori di pompe senza albero. Siamo un fornitore principale del 90% dei produttori di giradischi in Cina.

Dettagli di produzione

Dimensioni prodotto/mm

Struttura e processo del prodotto

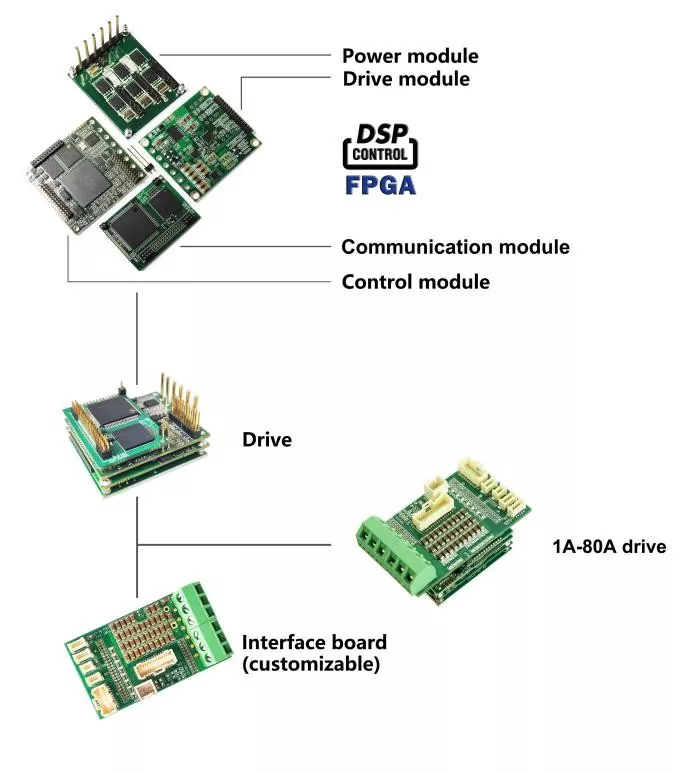

Il servoazionamento SEA 1-80A cc è composto da cinque parti: un modulo di potenza basato su un dissipatore di calore in alluminio, un modulo di azionamento, un modulo di controllo, un modulo di comunicazione e una scheda di interfaccia.

Esternalizziamo il nostro lavoro sulla tecnologia a montaggio superficiale (SMT) a rinomate fabbriche SMT. Ispezioniamo ogni strato del PCB per garantire che i prodotti semilavorati SMT siano intatti. Quindi assembliamo, rivettiamo e saldiamo la scheda di potenza e la scheda del driver e le ispezioniamo nuovamente. Solo i prodotti semilavorati che superano il controllo passano al processo successivo, dove la scheda di controllo viene installata e saldata al modulo di assemblaggio.

Ciò significa che i nostri prodotti vengono sottoposti a un totale di 12 ispezioni dal singolo PCB al prodotto finito. Tali ispezioni non sono controlli casuali, ma controlli obbligatori.

I prodotti devono inoltre essere sottoposti a test di invecchiamento, test a temperature estreme (se necessario), test pre-magazzino e test pre-spedizione.

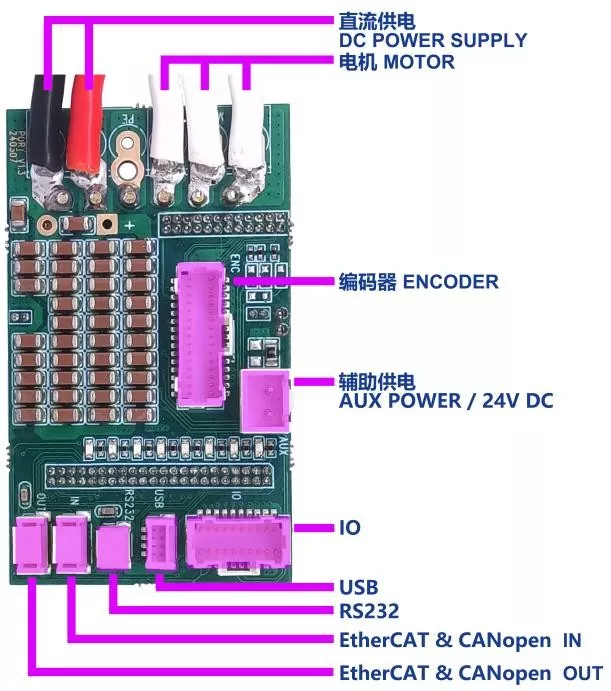

Il metodo di cablaggio dell'alimentazione e del motore viene determinato in base alla corrente. Se la corrente è inferiore a 25 A, utilizziamo porte a connessione rapida. Se la corrente è superiore a 25 A, saldo i fili per il cliente.

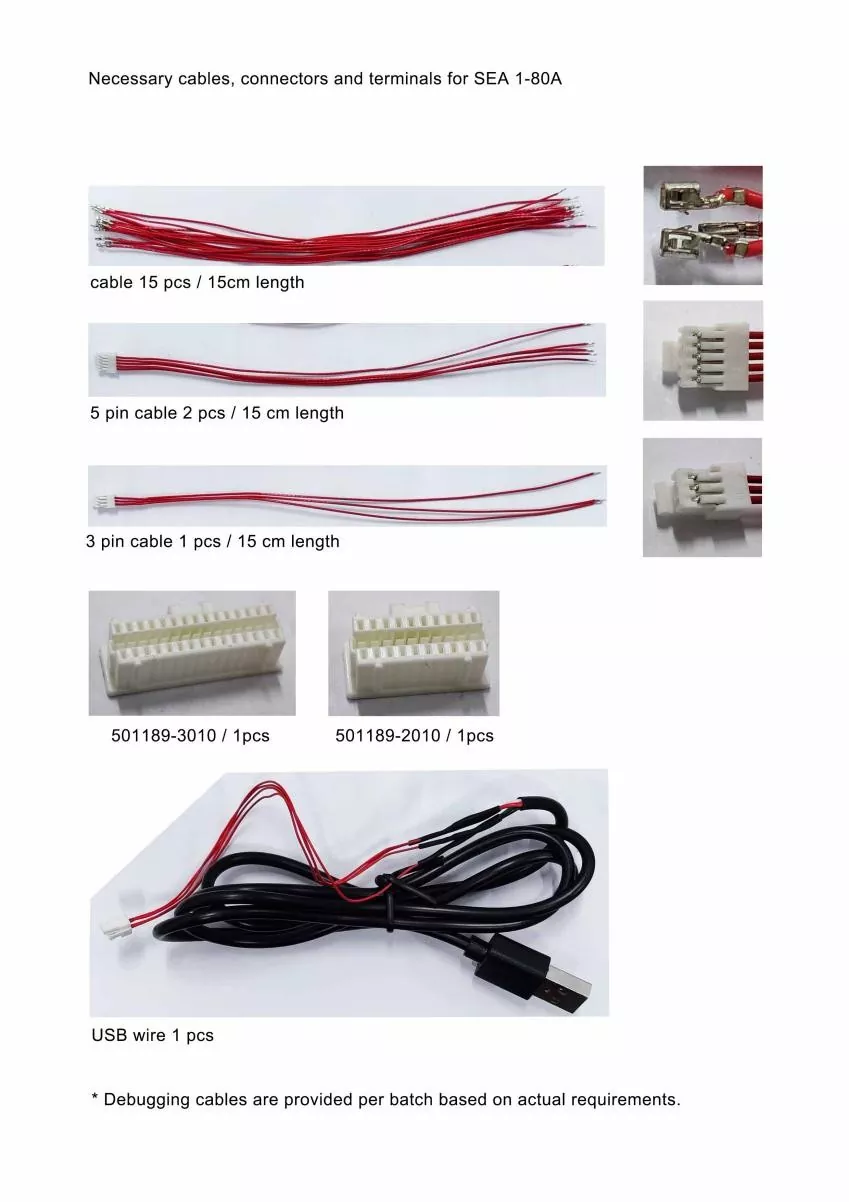

Forniamo ai nostri clienti i cavi necessari per il debug del prodotto.
