Tecnologia ad induzione magnetica ad alta precisione, encoder monogiro o multigiro;
Bus CANopen, fino a 1MHz Baud; È possibile aggiungere il segnale incrementale all'uscita TTL o HTL;
Risoluzione monogiro fino a 21 bit, risoluzione multigiro fino a 14 bit;
Superiore resistenza agli urti e alle vibrazioni, elevato grado di protezione: fino a IP68;
Presenta protezione da cortocircuito inverso e da cortocircuito, riducendo l'impatto degli errori di installazione .

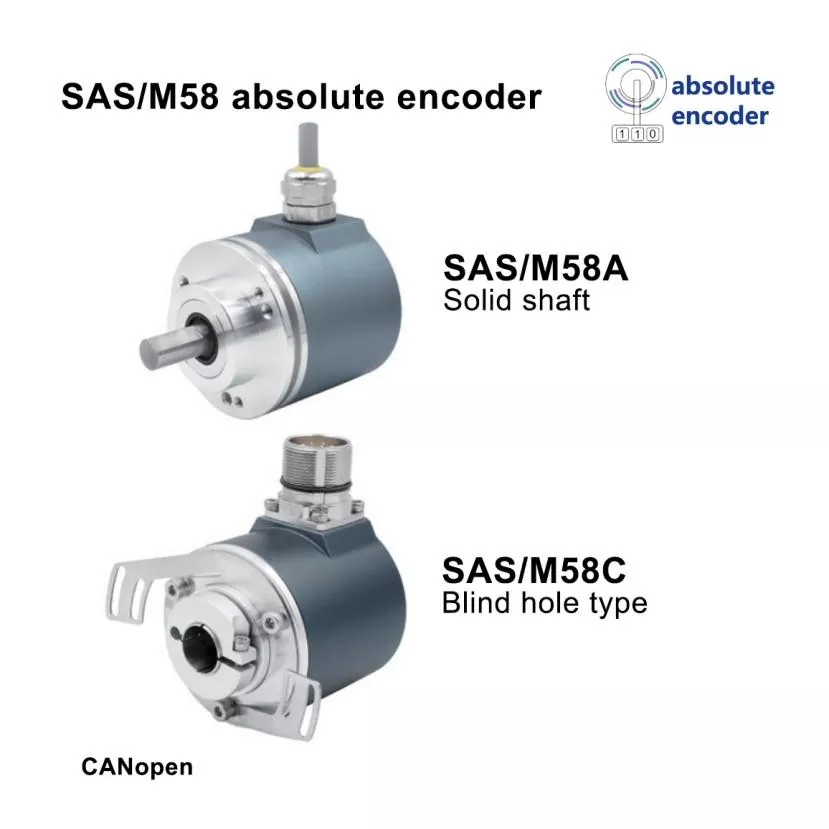

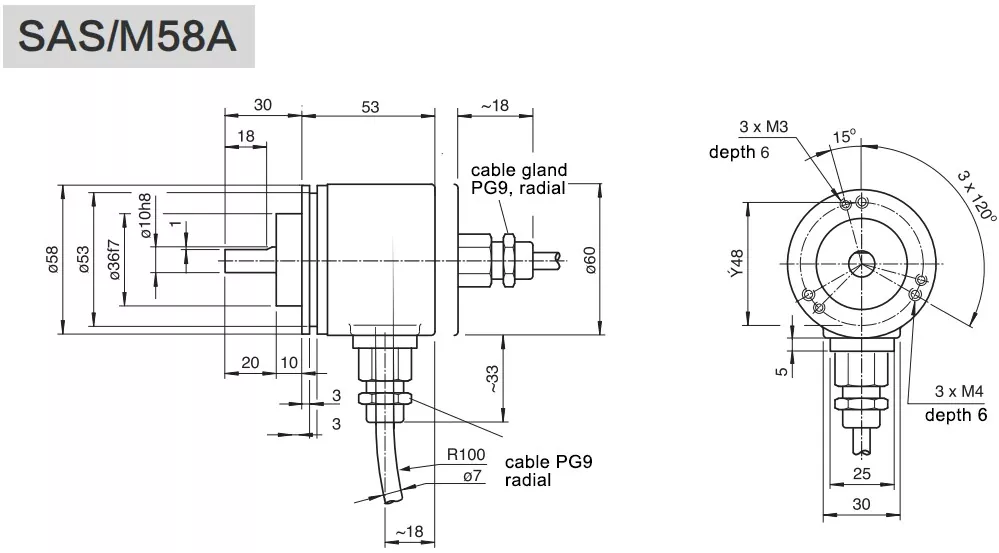

| Modello n. | SAS/M58A/SAS/M58C |

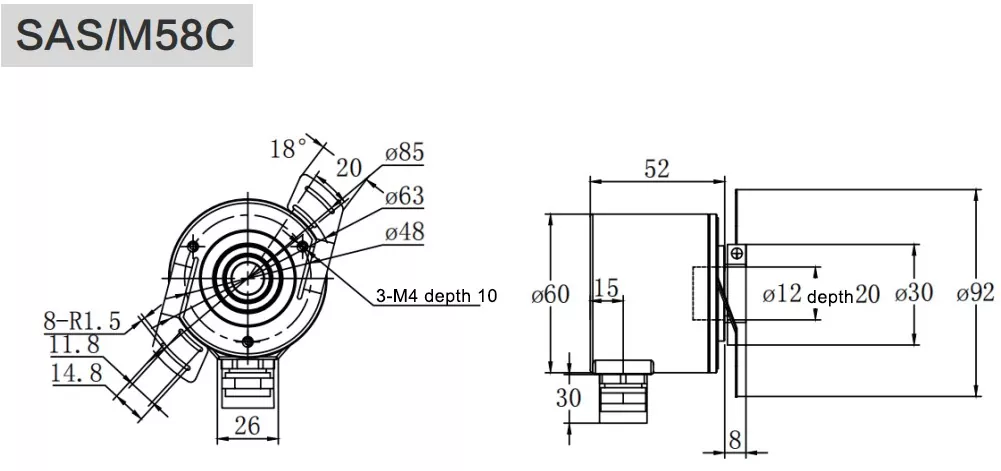

| Flangia | Albero pieno ø58mm con flangia di serraggio / foro cieco ø58mm |
| Dimensione del mandrino | ø6,8,10,12,15mm personalizzabile |
| Materiale del guscio | Alluminio (acciaio inossidabile opzionale) |
| Interfaccia di uscita del segnale | CANopen |
| CANopen+incrementale | |
| Circuito di uscita | Conforme alla norma ISO11898, isolamento elettrico tramite fotoaccoppiatore |
| Protocollo conforme | CANopen CiA,DS301V4.02 |
| DSP305(LSS) | |
| DS 406/DS417 (protocollo apparecchiatura) | |
| Indirizzo del nodo | 1-127 |
| Tipo assoluto | Giro singolo/multi giro |
| Tensione di alimentazione | 10~30 VCC |
| Risoluzione a giro singolo | Standard 12 bit 4096,13 bit 8192, 16 bit 65536, 18 bit 262144, massimo 21 bit 2097152 |
| Gira | 1 (giro singolo), multigiro standard 12 bit 4096, multigiro max 14 bit 16384 |
| Modalità di trasferimento supportata | Polling, Looping, Sincronizzazione |
| Impostazioni dei parametri | Impostazione dell'indirizzo del nodo e della velocità di trasmissione supportate (DS305 LSS) |
| Diagnosticare | Posizione, velocità, tensione e temperatura; 2 finecorsa, 8 camme |
| Codifica | Codice binario |
| Protezione da inversione di polarità | SÌ |
| Protezione da cortocircuito | SÌ |
| Protezione contro i fulmini e l'elettricità statica | SÌ |
| Velocità massima | 6000 giri/min |
| Carico del mandrino | Radiale 200N, assiale 100N |
| Protezione | IP65,IP68 |
| Coppia di spunto | <0,01 Nm |
| Temperatura di lavoro | -30℃~+85℃(-40℃~85℃ opzionale) |
| Temperatura di conservazione | -40℃~+100℃ |
| Resistenza agli urti | 1000m/s2,6ms(100g) |
| Anti-vibrazione | 20 g |

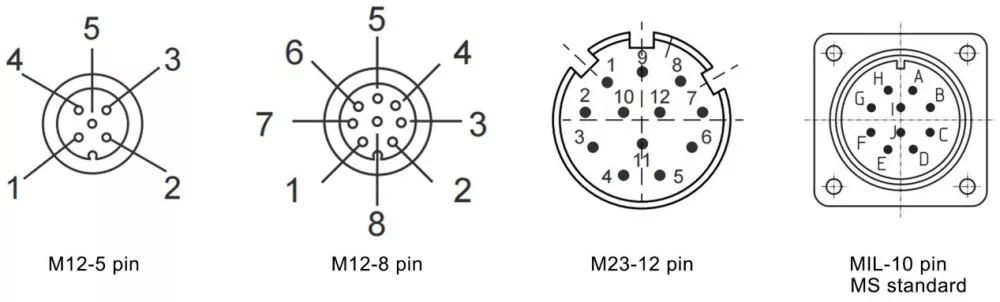

| Metodo di connessione | Cavo schermato 4x2x0,2-8-core, nucleo M12-5, nucleo M12-8, connettore flangiato maschio con nucleo M23-12 |
| Metodo in uscita | Uscita laterale radiale, uscita posteriore assiale |
| Opzionale | Uscita incrementale TTL/RS422, HTL/push-pull |

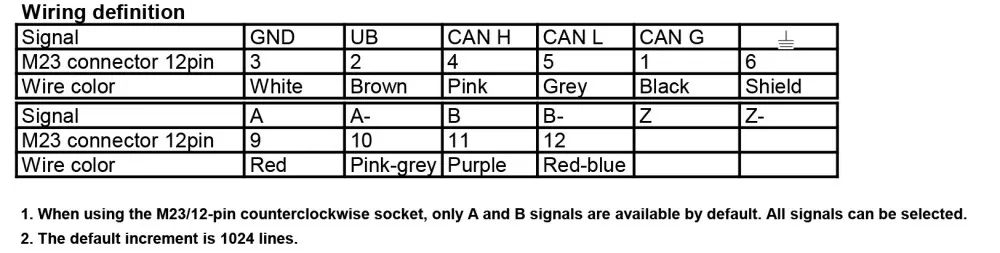

| Segnale incrementale | A+ A- B+ B- Z+ Z- |
| Impulsi per giro | 1~4096 impulsi opzionali (standard 1024,2048,4096) |
L'interfaccia di uscita CANopen è il vantaggio principale di questo encoder, poiché supporta la trasmissione dati ad alta velocità ed alta efficienza e la rete bus multi-dispositivo, che può realizzare il controllo centralizzato e la raccolta dati sincrona di più dispositivi industriali. La tecnologia di misurazione magnetica assoluta multigiro garantisce dati di posizione non volatili, senza necessità di ripetute calibrazioni dello zero e migliora l'efficienza produttiva. La struttura robusta interamente in metallo e il livello di protezione completo IP65-IP68 gli consentono di resistere a impatti meccanici, vibrazioni, polvere, acqua e corrosione chimica in ambienti industriali pesanti. Supporta l'output indipendente e sincrono di dati monogiro e multigiro, con regolazione flessibile della risoluzione per adattarsi a scenari di misurazione industriale a bassa precisione e alta stabilità. La funzione ridondante professionale integrata riduce notevolmente i rischi di guasto del funzionamento dell'apparecchiatura e migliora la sicurezza del sistema. Con la certificazione del protocollo standardizzato e la qualità di livello industriale, il prodotto ha una forte adattabilità ambientale e una lunga durata, e vari metodi di installazione soddisfano diversi requisiti di layout in loco.
Questo encoder ANopen per carichi pesanti con diametro esterno di 58 mm è applicabile principalmente ad apparecchiature automatizzate industriali pesanti che richiedono reti bus e trasmissione dati ad alta velocità. È ampiamente utilizzato nelle linee di produzione intelligenti della produzione dell'acciaio e della metallurgia, realizzando il controllo sincrono di più apparecchiature di laminazione e lavorazione. È adatto per macchinari e attrezzature automatizzati in giacimenti petroliferi, impianti petrolchimici e raffinerie, supportando il monitoraggio in rete delle apparecchiature di produzione ed estrazione. Inoltre, serve macchinari minerari su larga scala, attrezzature di sollevamento pesanti, unità automatizzate di centrali elettriche e linee di produzione industriale per la fabbricazione della carta, fornendo trasmissione di dati di posizione ad alta affidabilità e supporto di controllo sincrono per sistemi di automazione industriale collegati in rete.
R: I nostri encoder possiedono certificazioni industriali complete, tra cui la certificazione CE, la certificazione antideflagrante e le certificazioni di piena conformità per vari protocolli di comunicazione tradizionali.
R: Sì. Tutti i prodotti sono realizzati in conformità con gli standard industriali internazionali, con sicurezza certificata, stabilità e adattabilità ambientale, adatti all'abbinamento con apparecchiature industriali globali.
R: Disponiamo di qualifiche di certificazione complete per i principali protocolli industriali come Profinet, Profibus, CANopen, SSI ed EnDat, garantendo una comunicazione stabile e conforme degli encoder bus.
R: Sì. I nostri encoder antideflagranti dispongono di una certificazione antideflagrante formale, che può essere utilizzata in sicurezza in condizioni di lavoro infiammabili ed esplosive come le industrie petrolchimiche e minerarie.
R: Certo. Siamo in grado di fornire rapporti di certificazione completi, documenti di prova e certificati di conformità per supportare le offerte di progetto, l'ispezione e lo sdoganamento dei clienti.
