Tecnologia di induzione magnetica ad alta precisione; Encoder monogiro o multigiro;
Uscita analogica in corrente 4-20 mA, 0-20 mA o uscita in tensione 0-10 V, 0-5 V;
È possibile aggiungere il segnale incrementale TTL o HTL;
Risoluzione monogiro fino a 16 bit, risoluzione multigiro fino a 14 bit; Resistenza superiore agli urti e alle vibrazioni;
Protezione da cortocircuito inverso e da cortocircuito, riducendo l'impatto degli errori di installazione.

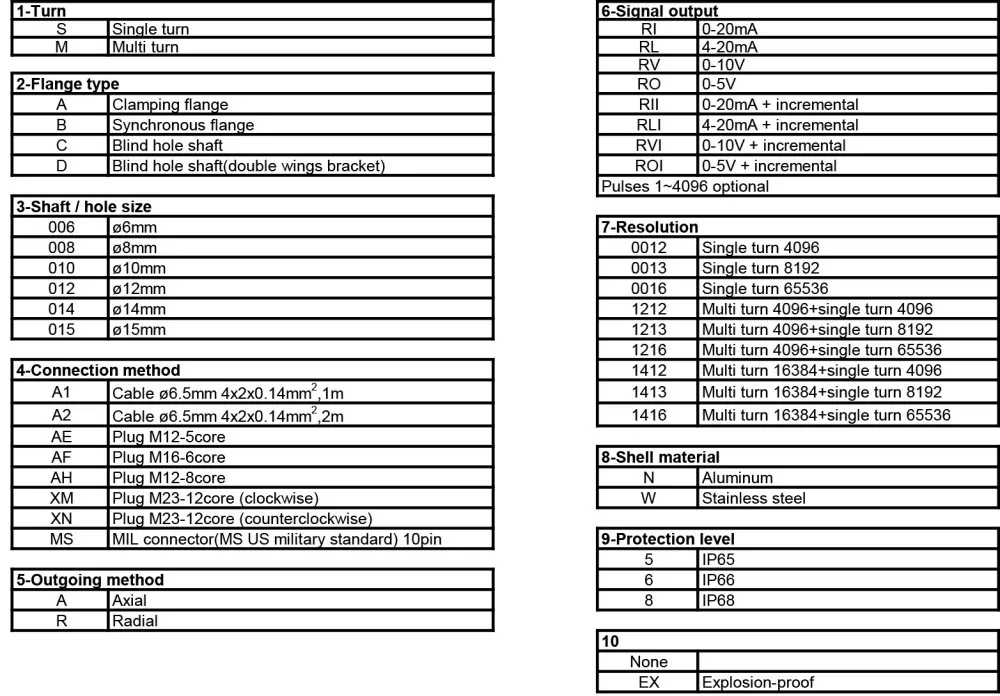

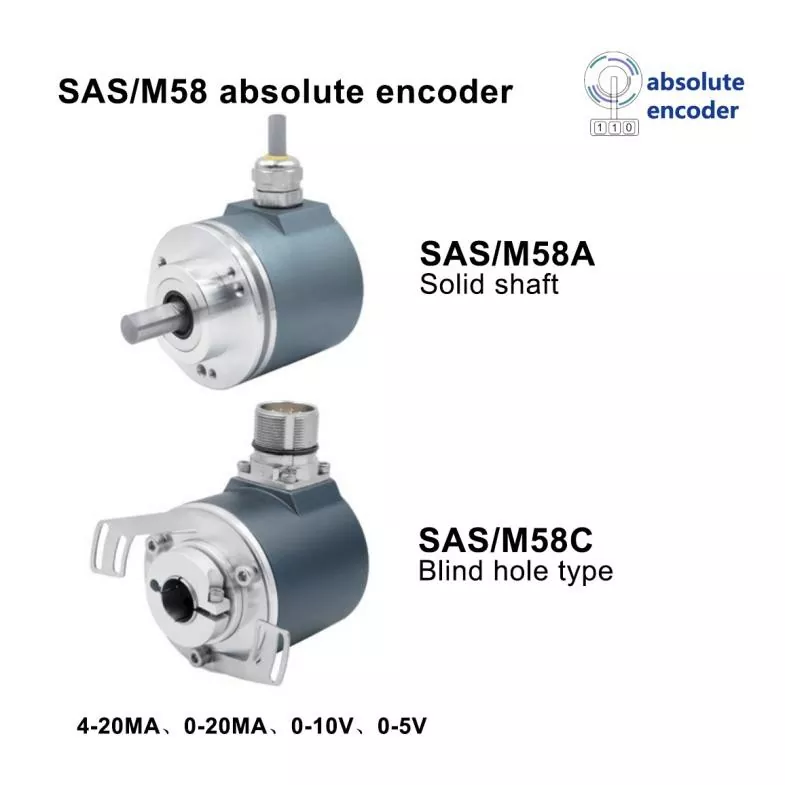

| Modello n. | SAS/M58A/SAS/M58C |

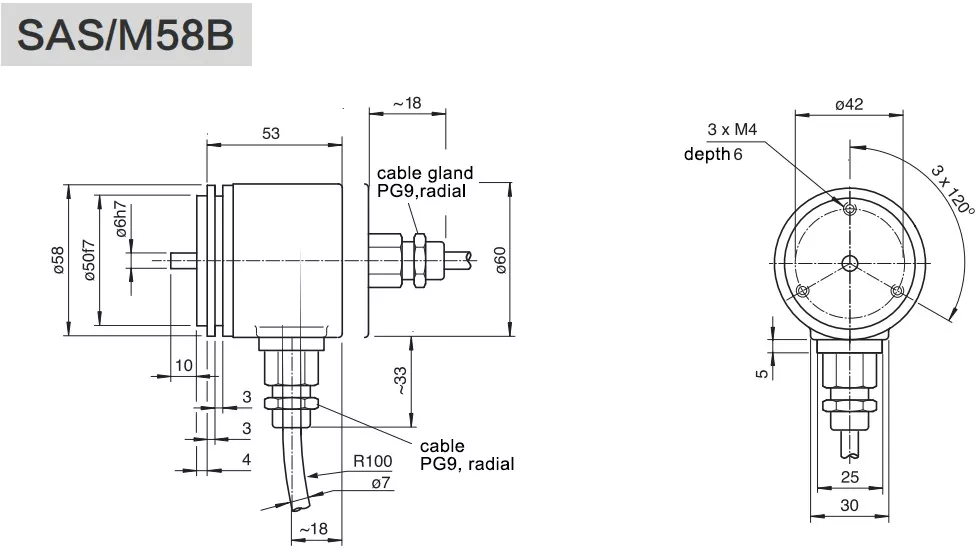

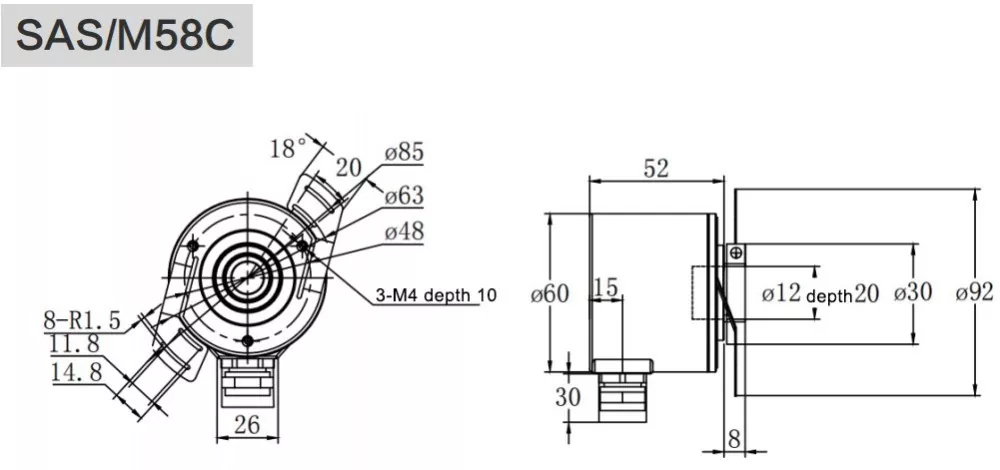

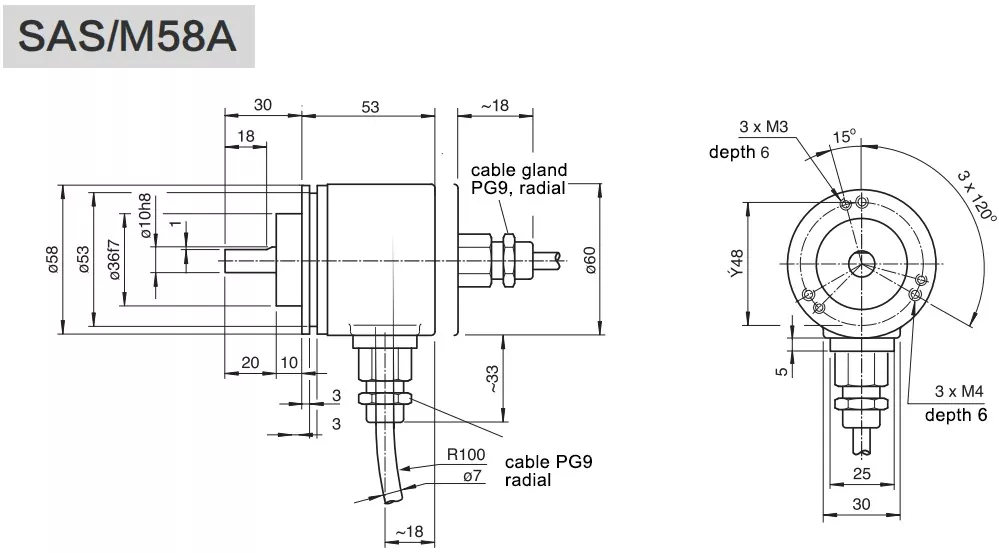

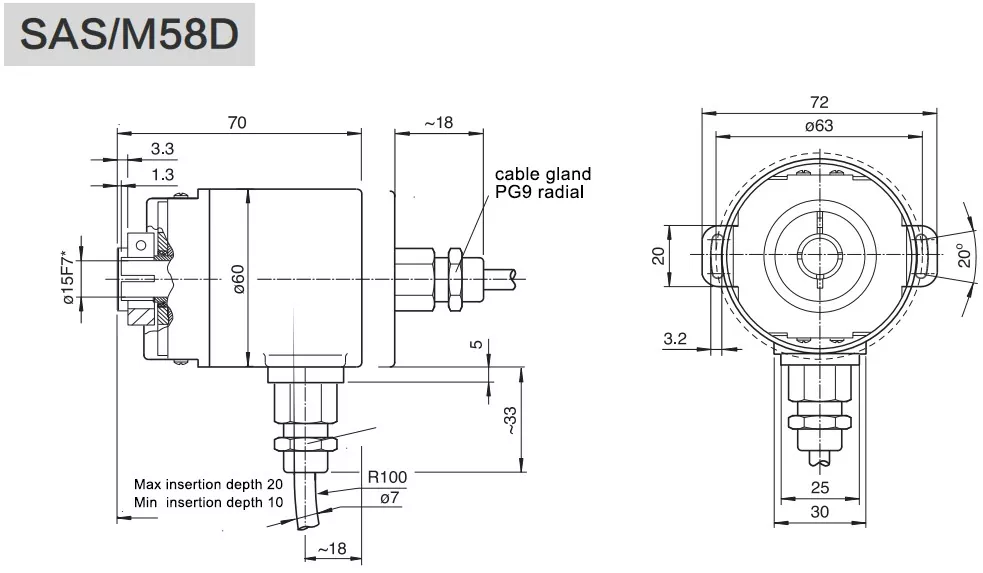

| Flangia | Albero pieno ø58mm con flangia di serraggio / foro cieco ø58mm |
| Dimensione del mandrino | ø6,8,10,12,14,15mm Personalizzabile |
| Materiale del guscio | Alluminio (acciaio inossidabile opzionale) |
| Interfaccia di uscita del segnale | Standard 4-20mA,4-20mA/RS485+segnale incrementale opzionale |
| Standard 0-20 mA, 0-20 mA/RS485+segnale incrementale opzionale | |
| Standard 0-10 V, 0-10 V/RS485+segnale incrementale opzionale | |
| Standard 0-5V,0-5V/RS485+segnale incrementale opzionale | |
| Tipo assoluto | Giro singolo/multi giro |
| Tensione di alimentazione | Standard 10~30 V CC, 5 V CC o 5 ~ 30 V CC |
| Risoluzione a giro singolo | Standard 12 bit 4096,13 bit 8192, 16 bit 65536 |
| Gira | 1 (giro singolo), multigiro standard 12 bit 4096, multigiro max 14 bit 16384 |
| Consumo corrente | 70 mA |
| Caricare la corrente | 80 mA |
| Condizionamento del segnale | Il numero totale di giri può essere regolato arbitrariamente; il valore corrispondente, la direzione, la posizione preimpostata e il punto zero esterno di ogni giro sono regolabili; e il valore della quantità analogica può essere regolato con precisione. |
| Protezione da inversione di polarità | SÌ |
| Protezione da cortocircuito | SÌ |
| Protezione contro i fulmini e l'elettricità statica | SÌ |
| Velocità massima | 6000 giri/min |
| Carico del mandrino | Radiale 200N, assiale 100N |
| Protezione | IP65,IP68 |
| Coppia di spunto | <0,01 Nm |
| Temperatura di lavoro | -30℃~+85℃(-40℃~85℃ opzionale) |
| Temperatura di conservazione | -40℃~+100℃ |
| Resistenza agli urti | 1000m/s2,6ms(100g) |
| Anti-vibrazione | 20 g |

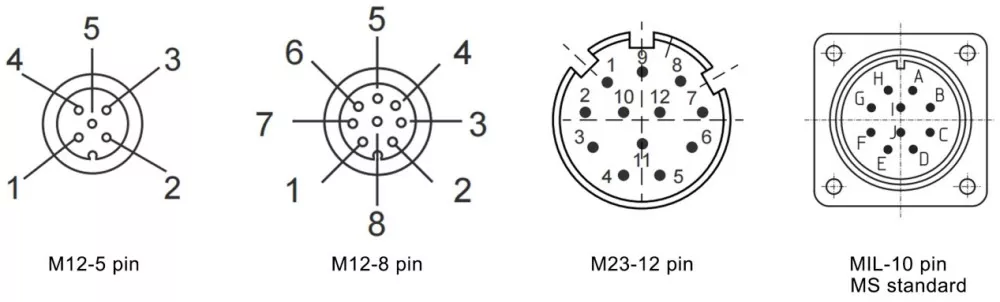

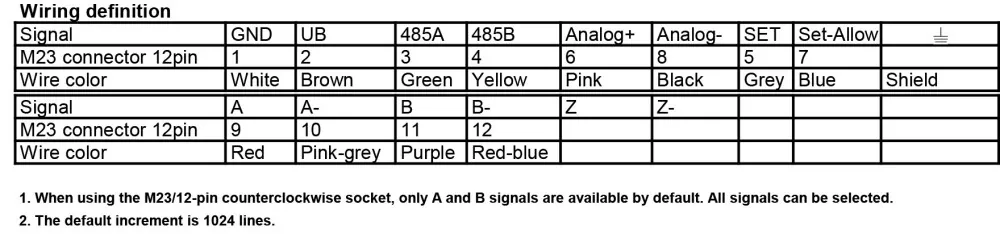

| Metodo di connessione | Cavo schermato 4x2x0,2-8-core, nucleo M12-5, nucleo M12-8, connettore flangiato maschio con nucleo M23-12 |
| Metodo in uscita | Uscita laterale radiale, uscita posteriore assiale |
| Opzionale | Uscita incrementale TTL/RS422, HTL/push-pull |
| Segnale incrementale | A+ A- B+ B- Z+ Z- |
| Impulsi per giro | 1~4096 impulsi opzionali (standard 1024,2048,4096) |
Innanzitutto, il design dell'uscita analogica consente una trasmissione del segnale lineare e continua, perfettamente compatibile con i sistemi di controllo analogico industriale convenzionali, realizzando un monitoraggio della posizione continuo e in tempo reale senza discontinuità del segnale. In secondo luogo, la struttura dell'alloggiamento in lega di alluminio di alta qualità e acciaio inossidabile conferisce all'encoder eccellenti capacità anticorrosione, antiurto e antivibrazioni, adattandosi ad ambienti industriali pesanti corrosivi e ad alta polvere. In terzo luogo, l'elevato grado di protezione IP65-IP68 previene efficacemente l'inquinamento da polvere, acqua e olio, garantendo un funzionamento stabile a lungo termine in scenari lavorativi difficili. In quarto luogo, supporta la doppia uscita di dati single-turn e multi-turn con risoluzione regolabile da 12 bit a 16 bit, soddisfacendo diverse esigenze di misurazione a bassa precisione ma ad alta stabilità. Inoltre, le molteplici strutture della flangia, le dimensioni dell'albero e i metodi di uscita del cavo consentono un'installazione e un adattamento flessibili in loco. Il prodotto è dotato di funzioni ridondanti affidabili, che migliorano notevolmente la sicurezza operativa e ha superato autorevoli certificazioni industriali, con qualità stabile ed eccellente adattabilità ambientale.
Questo encoder magnetico multigiro assoluto per impieghi gravosi con diametro esterno di 58 mm è ampiamente utilizzato in scenari industriali pesanti che richiedono feedback continuo del segnale di posizione ed elevata affidabilità operativa. Viene utilizzato principalmente nella produzione dell'acciaio per la regolazione della posizione del laminatoio e il controllo della trasmissione della bobina d'acciaio, nell'industria cartaria per la sincronizzazione della posizione dei rulli e il controllo della tensione. Serve anche le apparecchiature principali nelle linee di produzione della lavorazione metallurgica, petrolchimica e delle raffinerie di petrolio, fornendo un feedback stabile sulla posizione per le apparecchiature di produzione e lavorazione. Inoltre, è adatto per apparecchiature di sollevamento e sollevamento nelle industrie minerarie e di sollevamento, nonché per apparecchiature convenzionali di generazione di energia nelle centrali elettriche, garantendo il funzionamento stabile della trasmissione meccanica e dei collegamenti di regolazione della posizione in condizioni di lavoro difficili.
A: Siamo un produttore originale professionale e una fabbrica di origine specializzata in encoder per carichi pesanti. Disponiamo di officine indipendenti di ricerca e sviluppo, lavorazione, test e produzione, che forniscono fornitura diretta alla fabbrica senza intermediari.
R: Supportiamo l'ordine minimo di 1 pezzo. Sono accettabili sia ordini di campioni, ordini di prova in piccoli lotti che ordini all'ingrosso su larga scala.
A: Possediamo un'officina di lavorazione autonoma dotata di 3 set di centri di lavoro a cinque assi. Tutte le parti strutturali meccaniche vengono elaborate e controllate in modo indipendente, garantendo elevata precisione, coerenza e stabilità delle dimensioni dell'encoder.
R: Per ordini inferiori a 50 unità, il tempo di produzione convenzionale è di circa 25 giorni lavorativi. I prodotti personalizzati avranno tempi di consegna confermati in base ai requisiti del progetto.
R: Sì. Con capacità di lavorazione indipendente, linee di assemblaggio standardizzate e procedure di test complete, disponiamo di una capacità di produzione di massa stabile per supportare ordini di grandi volumi a lungo termine e approvvigionamento di lotti di progetti.
