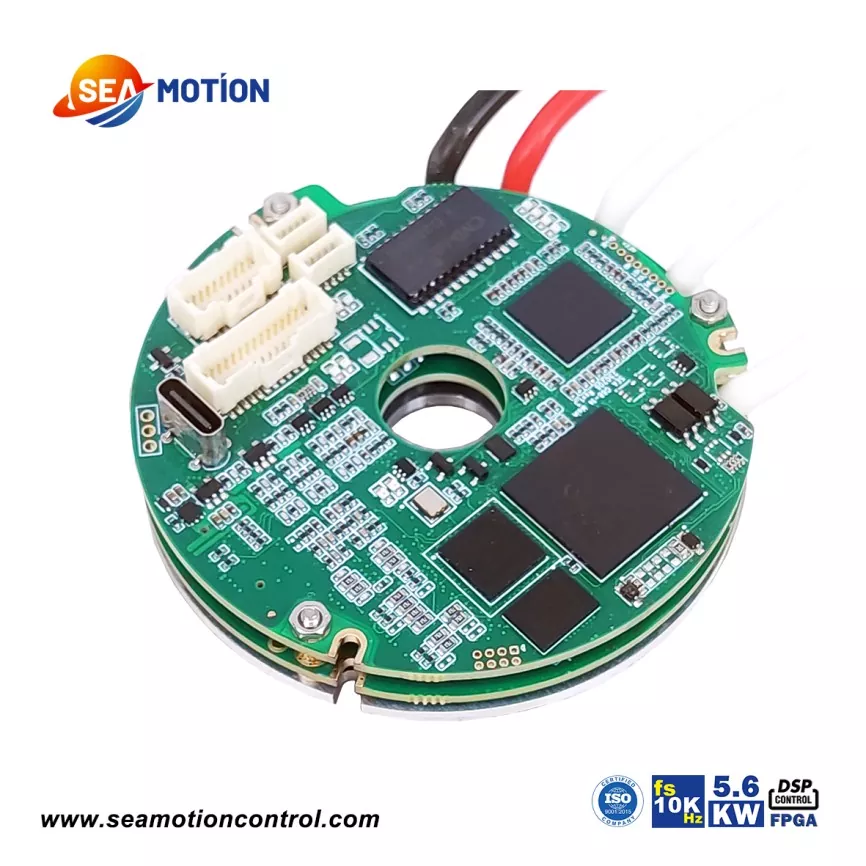

The SEA C68 circular High Precision DC servo drives are in the SEA MOTION circular series. Like all SEA MOTION series products, it utilizes a DSP+FPGA architecture. This architecture offers exceptional data processing capabilities. The SEA C68 supports EtherCAT or CANopen bus communication protocols and various mainstream encoder feedback. In terms of digital inputs and outputs, the SEA C68 features 6 digital input ports and 2 digital output ports.

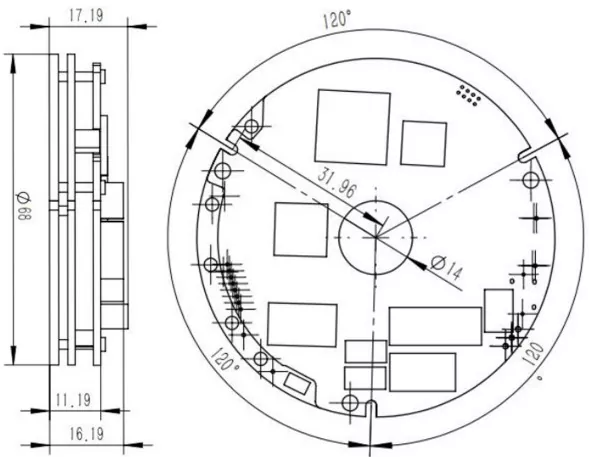

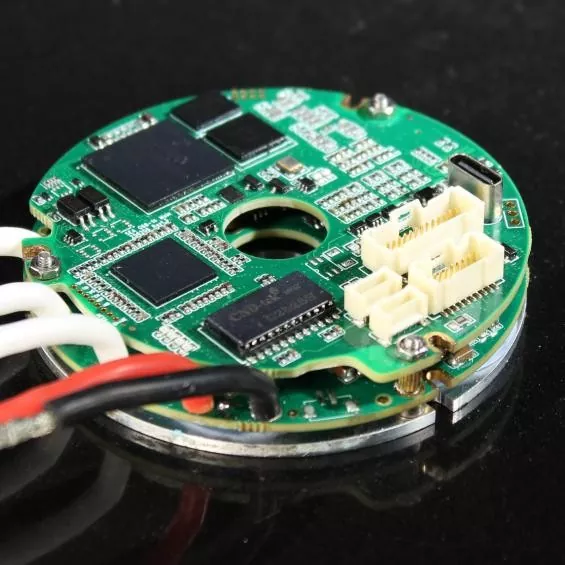

Il SEA C68 ha un diametro esterno di 68 mm e una struttura cava. Il prodotto è diviso in tre strati. Lo strato inferiore contiene il modulo di potenza, che ospita i componenti di potenza; lo strato intermedio contiene il modulo di azionamento; e lo strato superiore contiene i moduli di controllo e comunicazione, insieme a varie interfacce.
|
Parametri |
Organizzazione |
1/100 |
3/100 |
6/100 |
10/100 |
15/100 |
25/100 |
50/100 |
70/100 |
80/80 |
|
Tensione di alimentazione minima |
VCC |
11 |
||||||||
|
Tensione di alimentazione nominale |
VCC |
85 |
65 |
|||||||
|
Tensione di alimentazione massima |
VCC |
95 |
75 |
|||||||
|
Massima potenza continua |
W |
80 |
235 |
470 |
800 |
1125 |
2000 |
4000 |
5600 |
50000 |
|
Efficienza (potenza nominale) |
% |
95 |
||||||||
|
Tensione di uscita massima |
V |
Fino al 96% della tensione del collegamento CC |
||||||||
|
Corrente continua nominale |
A |
1 |
3 |
6 |
10 |
15 |
25 |
50 |
70 |
80 |
|
Corrente continua effettiva (Ic) |
A |
0.7 |
2.1 |
4.2 |
7.1 |
10 |
17.7 |
35.3 |
49.5 |
56.5 |
|
Picco attuale (2*ic) |
A |
1.4 |
4.2 |
8.4 |
14.2 |
20 |
35.4 |
— |
— |
— |
SEA C68 ha una corrente nominale del bus di 1-80 A, una corrente effettiva continua di 0,7-56,5 A e una potenza di uscita continua massima di 5600 W. La distinta base per il SEA C68 è identica a quella del SEA 1-80A. Per quanto riguarda i tipi di feedback dell'encoder, SEA C68 supporta il feedback da encoder assoluti, encoder incrementali, sensori ad effetto Hall, segnali analogici e risolutori. Come il SEA 1-80A, anche il SEA C68 supporta il doppio feedback incrementale + assoluto o il risolutore + doppio feedback assoluto.

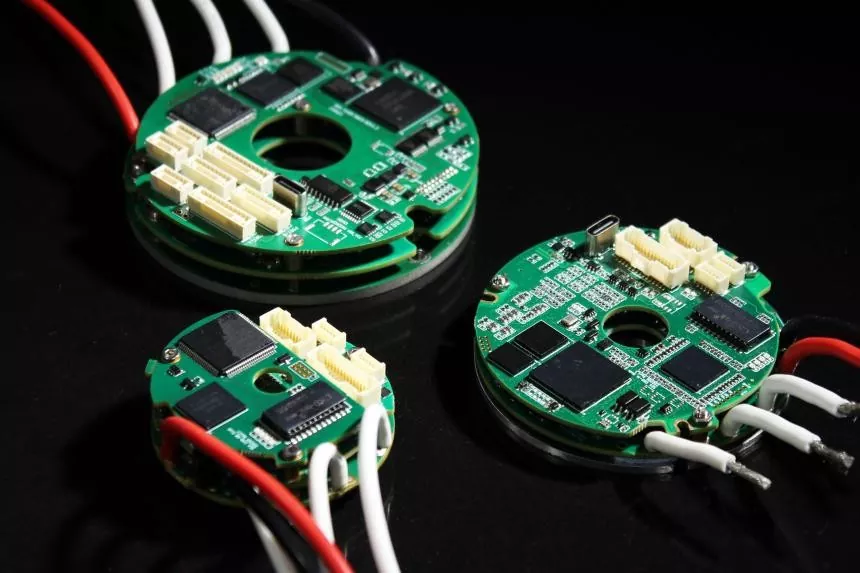

Like all SEA MOTION series High Precision DC servo drives, the SEA C68 can be applied to almost all high-end manufacturing fields. It features a hollow toroidal design, a maximum bus current of 80A, and a maximum continuous output power of 5600W. The SEA C68 supports various encoder feedbacks, has IO and STO interfaces, and supports ambient temperatures as low as -45°C.
Presenta un design toroidale cavo, dimensioni ridotte, elevata potenza e supporto per la maggior parte dei feedback degli encoder, incluso il doppio feedback.
Il prodotto vanta un'elevata larghezza di banda e linearità, che sono parametri fondamentali per valutare le prestazioni di un prodotto di azionamento.
1. Servomotori integrati ad alte prestazioni;
2. Moduli congiunti ad alte prestazioni

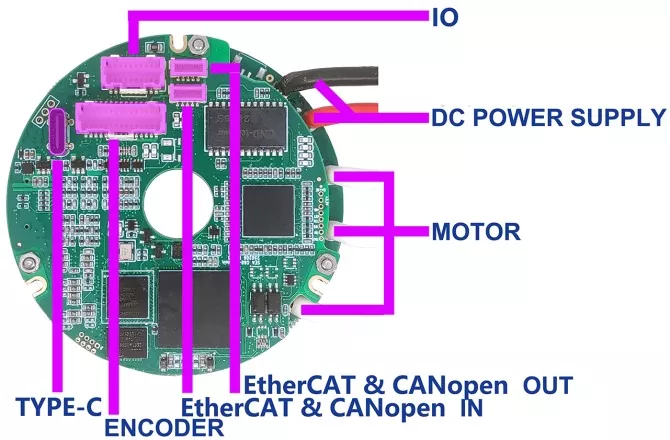

Definizione dell'interfaccia SEA C68
