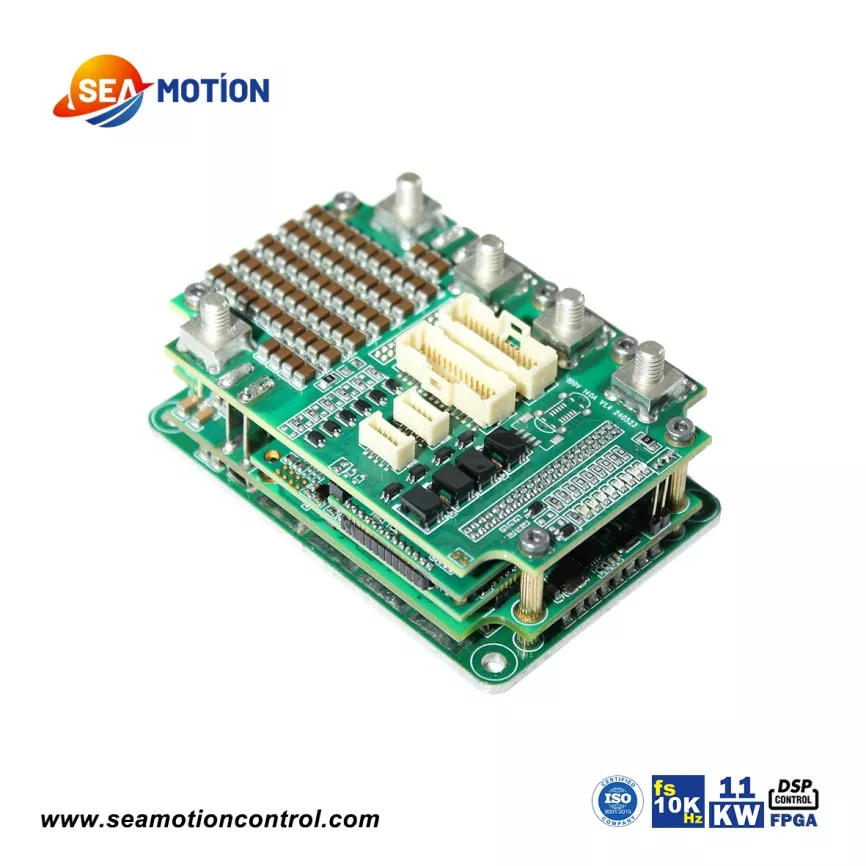

Servoazionamenti CC compatti

I servoazionamenti CC compatti SEA 140A vantano un fattore di forma compatto senza precedenti e potenti capacità di elaborazione dati. Come il SEA1-80A, anche il SEA140A si basa su un'architettura DSP+FPGA.

Ciò conferisce al prodotto funzionalità di elaborazione dati estremamente potenti: larghezza di banda elevata, risposta elevata ed elaborazione dati parallela. Anche la frequenza di campionamento del loop di corrente del SEA140A raggiunge i 10kHz, possedendo una linearità eccezionale.

In termini di potenza di uscita effettiva continua, il SEA140A raggiunge 11 kW. Ciò consente ai nostri prodotti di azionare motori di potenza superiore con una corrente bus di 140 A. Per quanto riguarda il feedback dell'encoder, supportiamo quasi tutti i tipi di feedback dell'encoder più diffusi. Il SEA140A supporta anche il doppio feedback incrementale + assoluto e il risolutore + doppio feedback assoluto.

La serie SEA MOTION di servoazionamenti CC compatti ad alte prestazioni utilizza un processo PCB a 8-12 strati. I prodotti utilizzano una struttura impilata e rivettata basata sulla funzione: lo strato inferiore contiene il modulo di potenza, lo strato successivo il modulo di azionamento, lo strato successivo il modulo di controllo, lo strato successivo il modulo di comunicazione e lo strato superiore la scheda di interfaccia. I vantaggi di questo design sono l'elevata densità dei componenti, che consente dimensioni del prodotto molto ridotte; la partizione funzionale riduce al minimo le interferenze; e il substrato inferiore in alluminio migliora la dissipazione del calore per i componenti di potenza. Gli svantaggi sono costi di produzione più elevati e cicli di sviluppo più lunghi.

Parametro del prodotto (Specifica)

Il SEA140A ha correnti bus massime di 140 A, 160 A e 40 A, corrispondenti a tensioni massime di 100 V, 80 V e 200 V. Con una corrente del bus di 140 A, la corrente di uscita effettiva continua è di 99 A e la potenza di uscita continua massima raggiunge 11 kW. È importante notare che la tensione massima a cui ci riferiamo è la tensione più alta che il prodotto può sopportare. In genere il prodotto non dovrebbe funzionare alla tensione più alta per periodi prolungati. Raccomandiamo una tensione operativa compresa tra la tensione di alimentazione minima e la tensione di alimentazione nominale.

Caratteristica e applicazione del prodotto

Come tutti i servoazionamenti CC compatti ad alte prestazioni della serie SEA MOTION, il SEA140A può essere applicato a quasi tutte le applicazioni di fascia alta. È caratterizzato da dimensioni ridotte, elevata capacità di corrente, elevata potenza in uscita e supporta praticamente tutti i tipi di feedback dell'encoder, incluso il doppio feedback incrementale + assoluto o risolutore + assoluto.

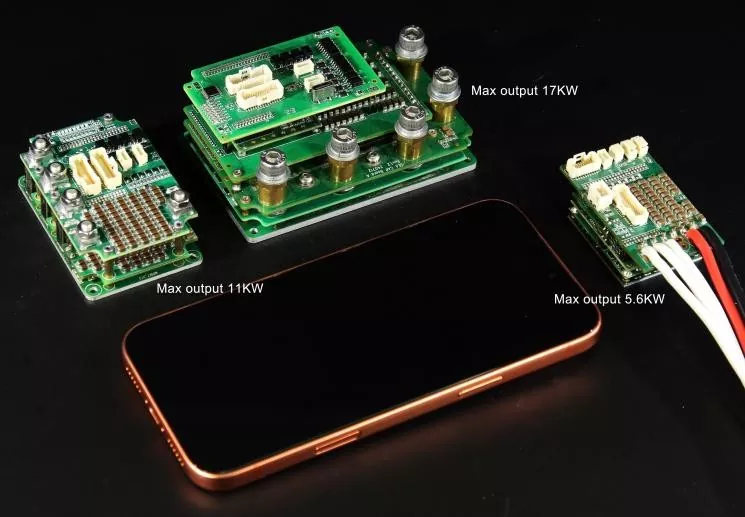

Con elevata larghezza di banda, elevata linearità e alta risposta, SEA140A offre una maggiore potenza di uscita continua rispetto a SEA1-80A. Il nostro dipartimento di ricerca e sviluppo sta attualmente esplorando la produzione di massa del carburo di silicio come componente di potenza. L'adozione del carburo di silicio migliorerà ulteriormente le prestazioni del prodotto.

Le principali applicazioni del SEA140A sono le seguenti:

1. Servomotori integrati ad alte prestazioni;

2. Piattaforme girevoli e apparecchiature per la simulazione del movimento;

3. Circuiti integrati e apparecchiature a semiconduttore, come dispositivi che implicano la movimentazione di materiali e che richiedono grandi carichi;

4. Apparecchiature per l'automazione industriale;

5. Veicoli e attrezzature speciali, come apparecchiature per la guida autonoma;

6. AGV di grandi dimensioni

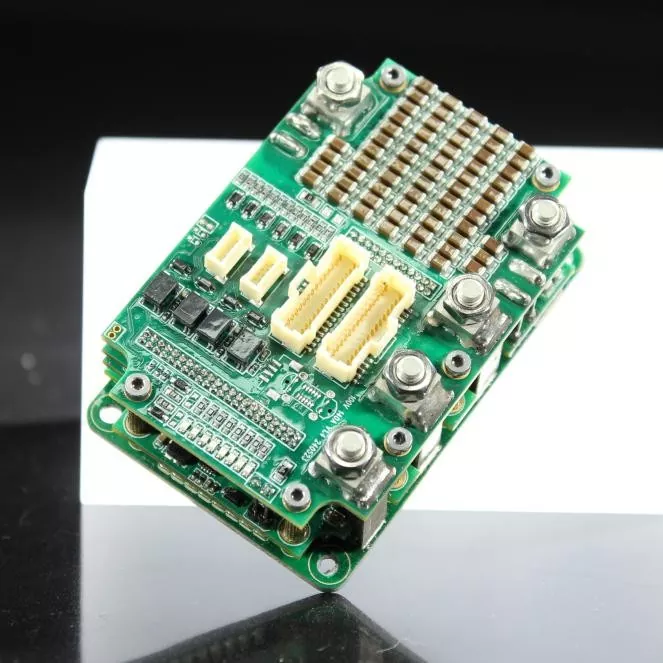

Dettagli di produzione

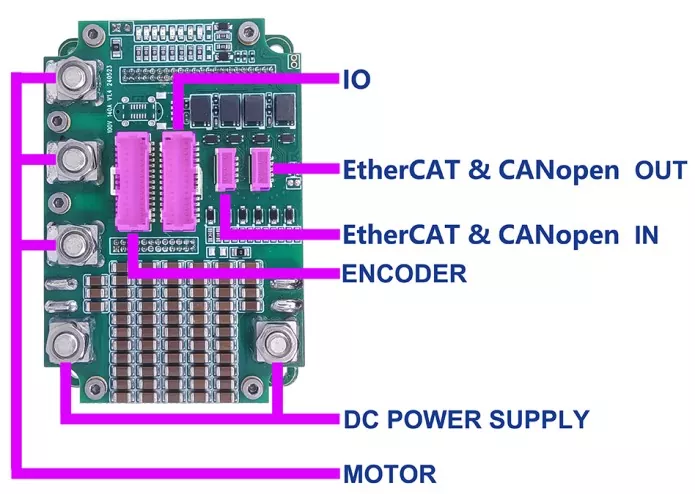

Definizione dell'interfaccia del servoazionamento DC compatto SEA 140A

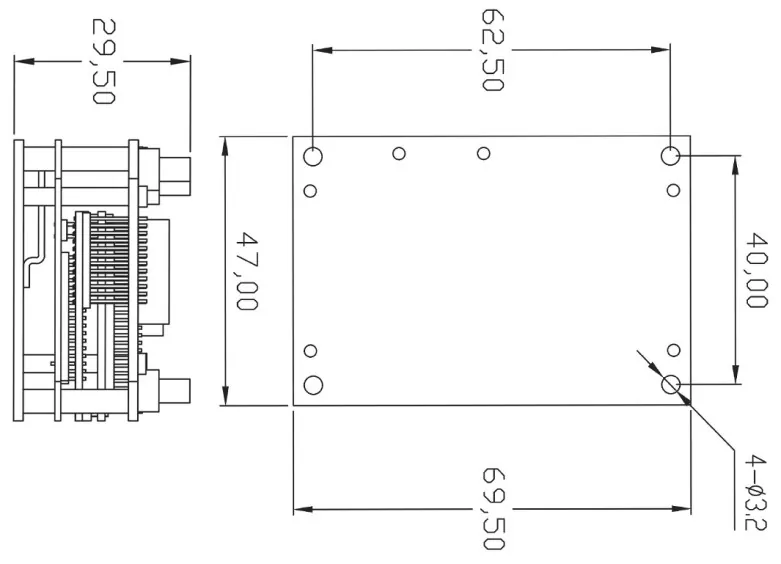

Dimensioni prodotto/mm
